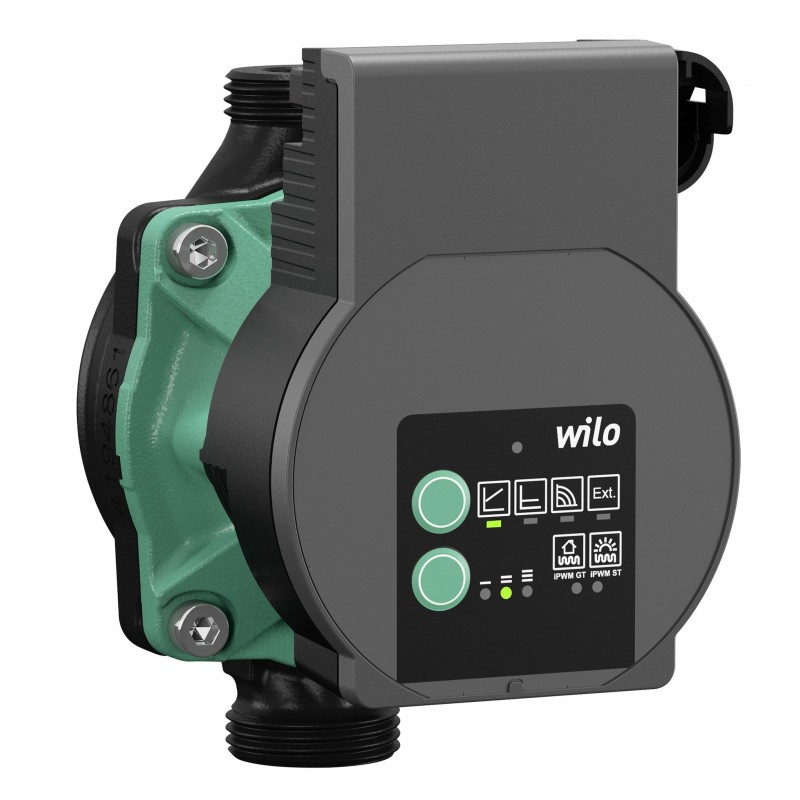

WILO VARIOS PICO-STG 25/1-7-130 oběhové čerpadlo 4215541

Popis

  Čerpadlo s vysokou účinností Wilo-Varios PICO-STG, elektronicky
  řízená. Bezúdržbové mokroběžné oběhové čerpadlo s připojením na
  závit, se synchronním motorem odolným vůči zablokování podle
  technologie ECM a s integrovanou elektronickou regulací výkonu pro
  plynulou regulaci rozdílu tlaku. Použitelné pro všechna topná a
  klimatizační zařízení a také pro solární a geotermická zařízení.
Sériově s:
- Předvolitelné způsoby regulace umožňující optimální přizpůsobení
  zatížení:
- Diferenční tlak konstantní (?p-c), 3 předdefinované charakteristiky
- Variabilní diferenční tlak (?p-v): 3 předdefinované charakteristiky
- Konstantní otáčky (3 stupně otáček)
- Externí regulace pomocí signálu iPWM GT (topení / geotermální
  energie) nebo iPWM ST (solární energie)
- Funkce Sync (manuální programovací modus) k přeprogramování
  čerpadla v případě výměny
- Funkce manuálního odvzdušnění prostoru rotoru
- Manuální restart
- Displej LED
- Indikace zvoleného způsobu regulace a charakteristiky
- Indikátor stavu během odvětrávání a manuálního restartu
- Kódování LED během funkce Sync
- Indikace provozu a poruch
- Integrovaná ochrana motoru
- Automatická deblokační funkce
- Elektrický přívodní kabel s 3pólovým připojením zástrčky a Wilo-
  Connectorem
- Připojení PWM
- Skříň čerpadla s katoforézní ochrannou vrstvou

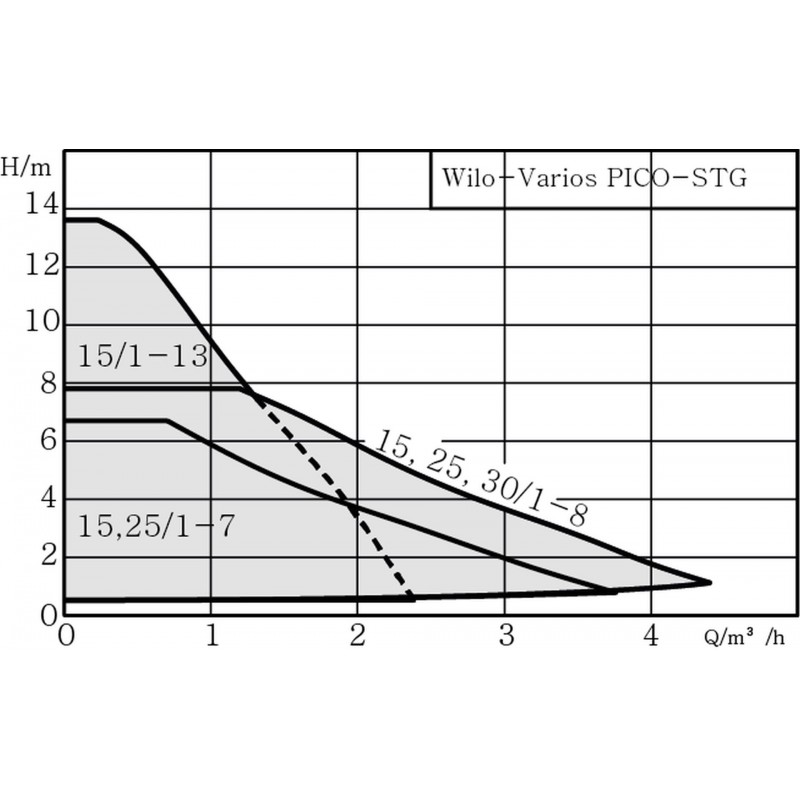

Hydraulické údaje:
- Maximální provozní tlak PN: 10 bar
- Čerpací výkon Q max: 3,8 m3/h
- Minimální výška přítoku při 50 °C: 0,5 m
- Minimální výška přítoku při 95 °C: 3 m
- Minimální výška přítoku při 110 °C: 10 m
- Min. teplota média Tmin: -10 °C
- Max. teplota média Tmax: 95 °C
- Min. okolní teplota Tmin: -10 °C
- Max. okolní teplota Tmax: 40 °C
Údaje o motoru:
- Index energetické účinnosti (EEI): 0.20
- Síťová přípojka: 1~230 V ±10%, 50/60 Hz
- Jmenovitý výkon P2: 38 W
- Min. otáčky nmin: 2340 1/min
- Max. otáčky nmax: 4366 1/min
- Příkon (min) P1 min: 1 W
- Příkon P1 max: 50 W
- Rušivé vyzařování: EN 61000-6-3
- Odolnost proti rušení: EN 61000-6-2
- Elektromagnetická kompatibilita: EN 61800-3
- Šroubení kabelu: 1 x PG11
- Izolační třída: F
- Třída krytí: IPX4D
Materiály:
- Skříň čerpadla: šedá litina
- Oběžné kolo: PP-GF40
- Hřídel: nerezová ocel
- Materiál ložiska: uhlík, impregnovaný kovem
Rozměry pro instalaci:
- Přípojka trubky na výtlaku DNd: G 11
- Přípojka trubky na straně sání DNs: G 11
- Konstrukční délka l0: 130 mm

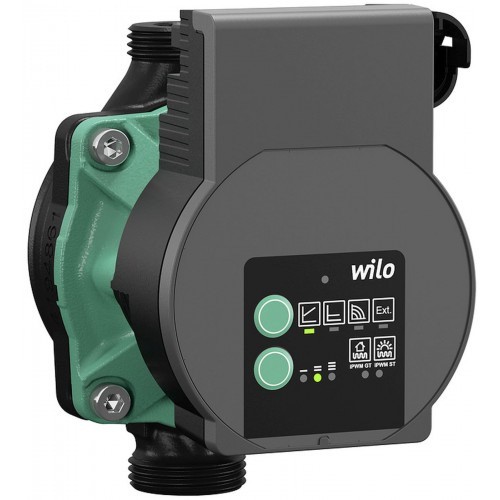

ilustrativní foto
