WILO Rain 3-25 EM zařízení pro využití dešťové vody 2551472

Popis

• Snadná instalace díky zařízení se zástrčkou a kompaktní konstrukci s možnostmi rozdílných hydraulických přípojek
• Vysoký komfort ovládání a možnosti snadného nastavení díky jedinečné kombinaci intuitivního ovládání přes dotykovou LCD plochu a díky velkému množství funkcí
• Vysoká spolehlivost díky integrovaným ochranným funkcím
Hygienická bezpečnost díky zpětné klapce a přednádrži vyhovující normám DIN 1989 a EN 1717
• Snadná údržba díky přímému přístupu k systémovým komponentům
• Tichý provoz v obytných prostorách s možností integrace Smart Home

Využití dešťové vody přes dotykovou obrazovku.
Wilo-RAIN3 je zařízení na využití dešťové vody podle norem EN 1717 a DIN 1989. Jeho kompaktnost a rozmanité hydraulické možnosti připojení umožňují jednoduchou a snadnou první instalaci nebo výměnu.

Intuitivní uživatelský povrch dotykového LCD ve spojení s četnými inteligentními funkcemi jako samoochranná rutina je kromě toho velmi pohodlný a nabízí vysokou spolehlivost.

Konstrukce:
• Zařízení na využívání dešťové vody se samostatným čerpadlem se zástrčkou

Použití:

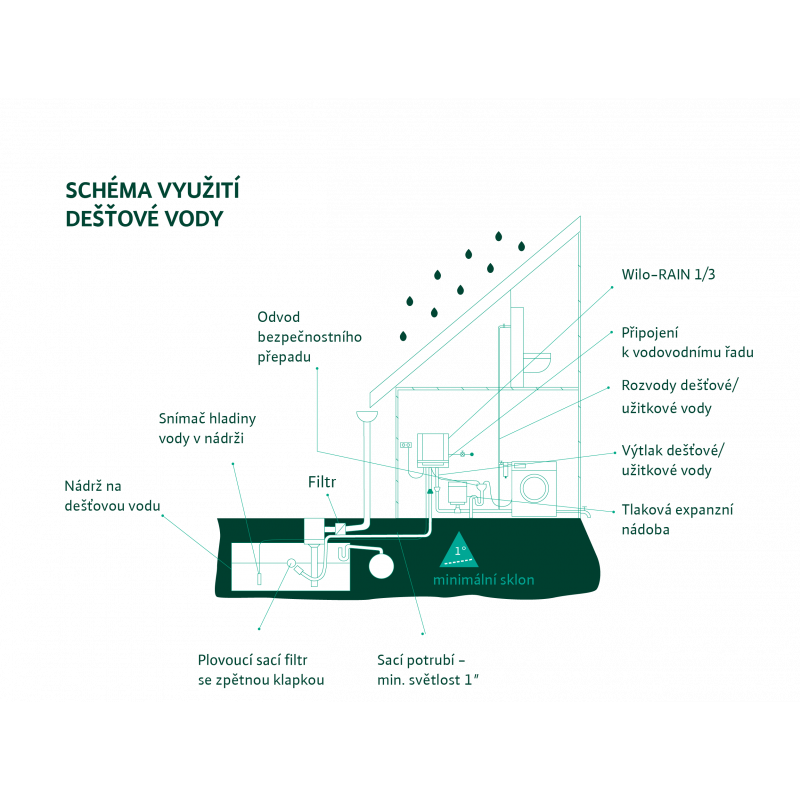

Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou, jako např.:
• Splachovací nádrže toalet
• Pračky
• Zavlažování zahrad (Ověřte prosím, zda použití odpovídá místním předpisům)

Vybavení/funkce:
Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících součástí:
• HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
• 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem
• Třícestný ventil
• Kryt přední a zadní strany
• připojení na straně výtlaku, hadice Rp 1"
• připojení na straně sání, hadice Rp 1"
• Připojení pro síť komunálního zásobování vodou R 3"
• 1,5 m kabel síťové přípojky a zástrčka
• 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
• 4–20 mA snímač tlaku
• V přednádrži instalovaný senzor přepadu
• Akustický alarm
• K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
• Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
• Elektronická řídicí jednotka
• Barevní dotyková LCD obrazovka

Hlavní funkce:
• Plně automatické využití dešťové vody
• Provozní a poruchová hlášení
• Protokolace 10 posledních poruch
• Ochrana čerpadla proti běhu nasucho
• Podpora samonasávání
• Automatická výměna vody přednádrže
• Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní

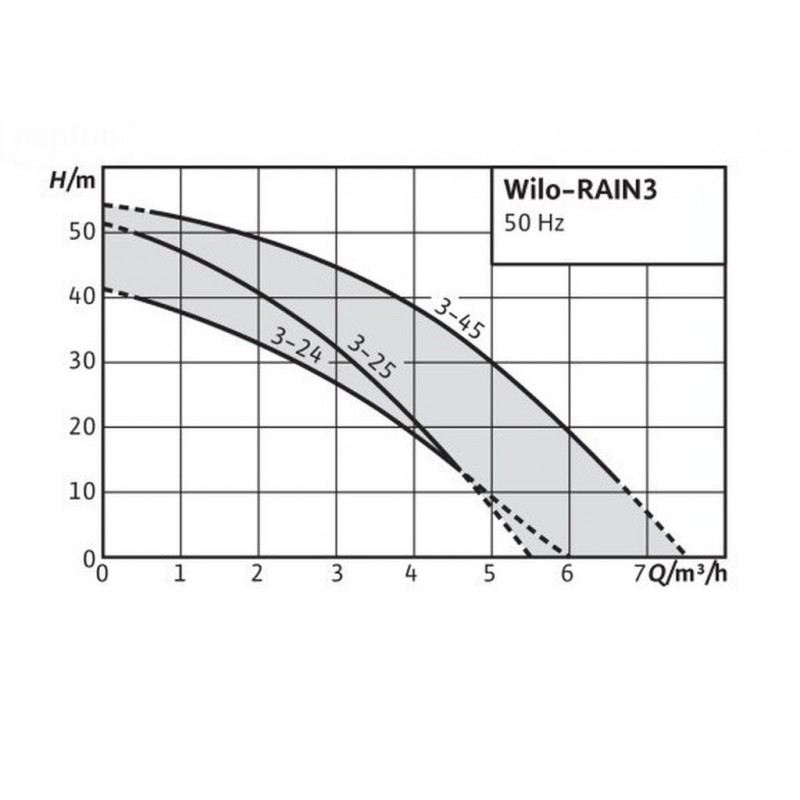

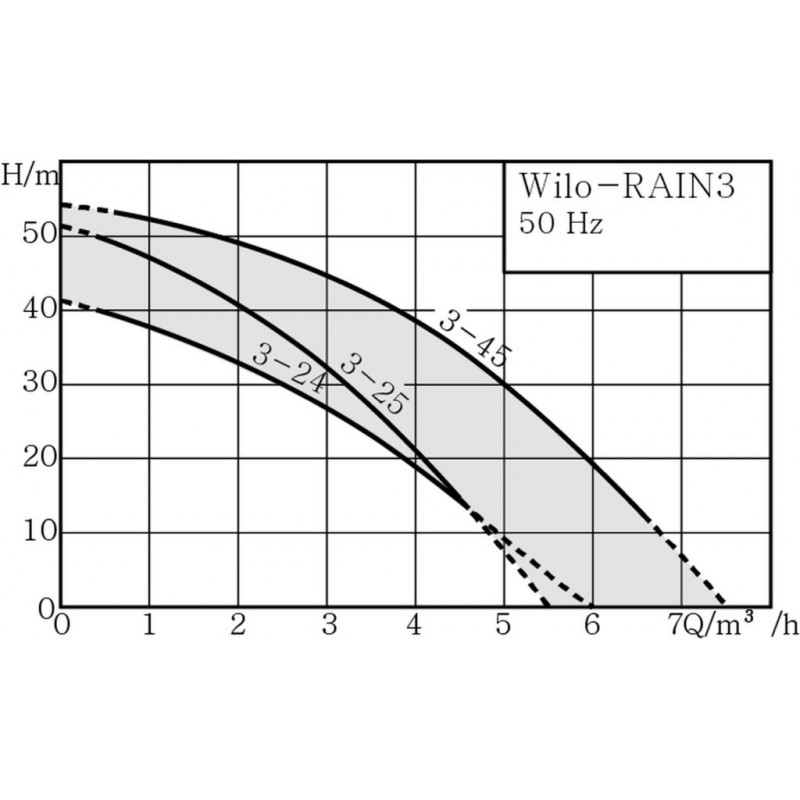

Hydraulické údaje:
• Maximální provozní tlak p: 8 bar
• Výtlačné hrdlo: G 1"
• Max. dopravní výška H: 8.00 m
• Min. teplota média Tmin: 3 °C
• Max. teplota média Tmax: 30 °C
• Min. okolní teplota Tmin: 5 °C
• Max. okolní teplota Tmax: 40 °C

Údaje o motoru
• Síťová přípojka: 1~230 V, 50 Hz
• Výkon hřídele P2 (Q = max.): 500 W
• Jmenovité otáčky n: 2900 1/min
• Jmenovitý proud IN: 3.30 A
• Třída krytí motoru: X4
• Izolační třída: F

Materiály
• Skříň čerpadla: PA6T/6I-GF40
• Oběžné kolo: PPE/PS-GF30
• Hřídel: 1.4021

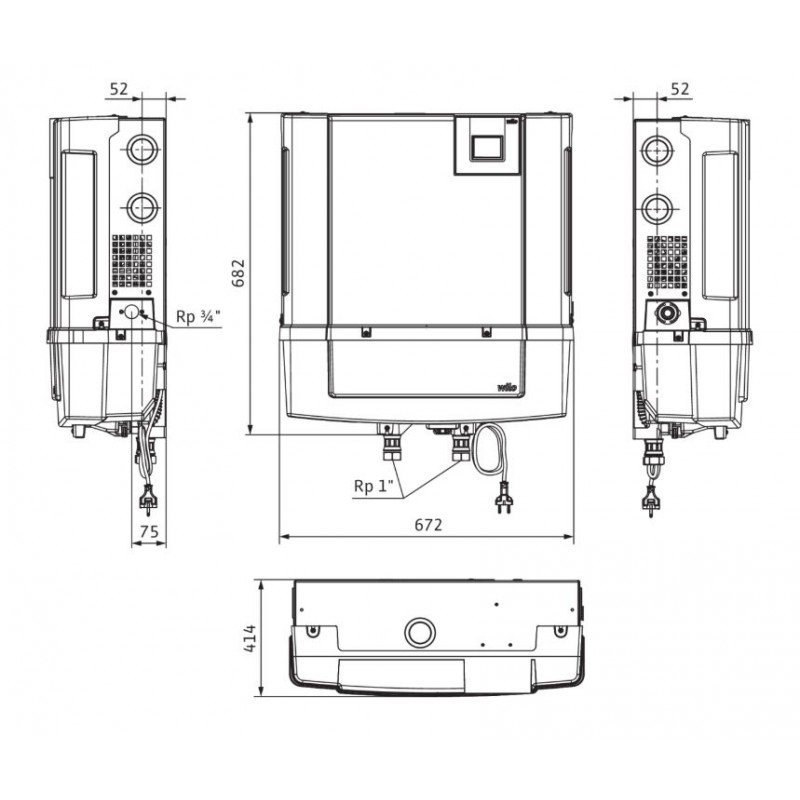

Rozměry pro instalaci
• Hrubý objem nádrže V: 11.0 l
• Hrubý objem membránové expanzní nádoby V: 0 l
• Přípojka trubky na straně sání DNs: G 1"
• Přípojka trubky na výtlaku DNd: G 1"

Obsah dodávky:
• Zařízení na využívání dešťové vody připravené k okamžitému zapojení s upevňovacím materiálem
• Návod k montáži a obsluze
• 4..20 mA Senzor stavu naplnění
• Nálepka „Chraňte před mrazem“
• Nálepka „Voda není pitná“

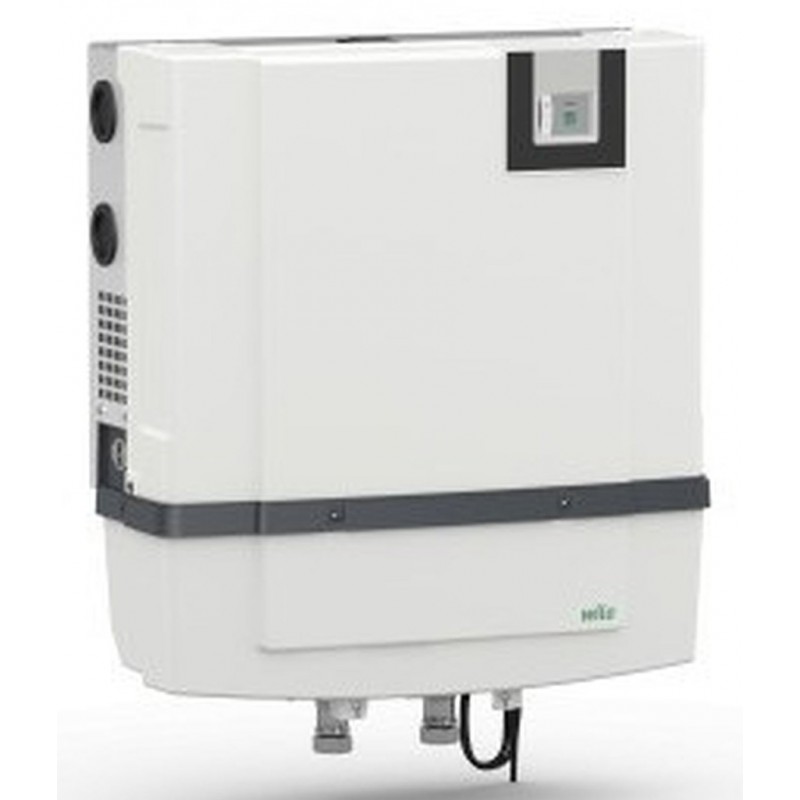

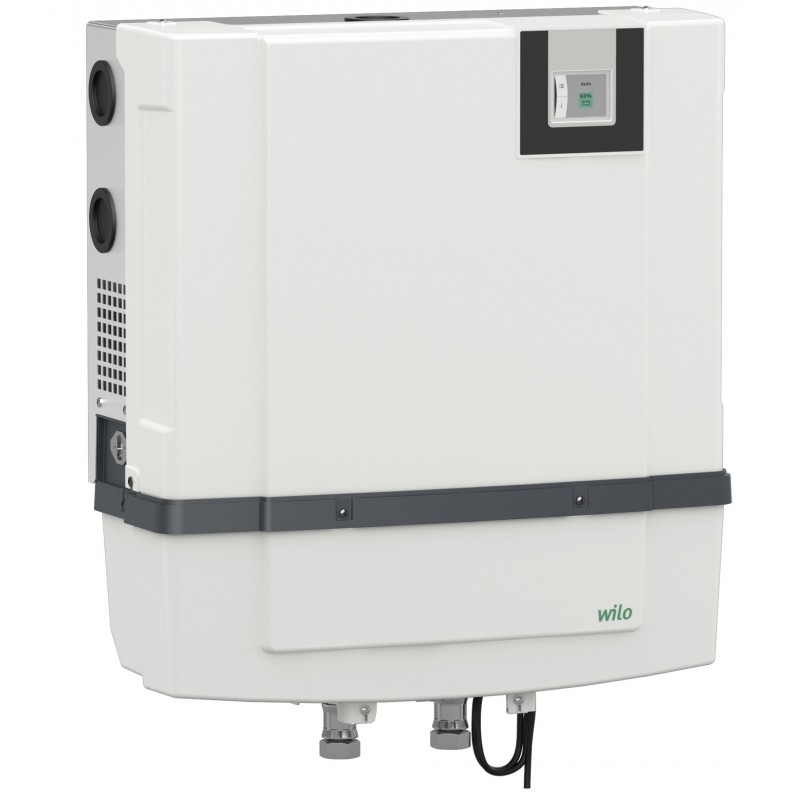

Ilustrační foto

Specifikace

Parametry
Dopravní výška	50 m
Krytí IP	IPX4
Síťová přípojka	1~230 V, 50 Hz
Přípojka výtlaku	1"
Přípojka přítoku	1"
Příkon	500 W
Čerpací výkon	5,3 m3/h
Objem nádrže	10 l
Jmenovitý tlak	8 bar
