WILO DrainLift MINI5-XS/C-EF přečerpávací stanice 6095129
Popis
Kompaktní přečerpávací stanice připravená k zapojení s kontaktem poplachu pro odvodnění umyvadel, sprch, van a kondenzačních kotlů.
Čerpané médium:
Pro sběr a dopravu vody v domovních oblastech:
Odpadní voda bez obsahu fekálií
Kondenzát (od hodnoty pH 2,5) – nikoli v čisté formě, pouze smíchaný s odpadní vodou z jiného přítoku.
Doprava odpadních vod v souladu s 12050
Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-2.
Konstrukce:
Kompaktní, přečerpávací stanice s ponorným čerpadlem, připravena k zapojení. Měření hladiny probíhá pomocí snímače hladiny. Odvzdušnění je integrováno do vnitřního krytu a je opatřeno filtrem s aktivním uhlím. Navíc lze zapojit k bezpotenciálnímu kontaktu (max. spínací výkon: 42 V=, 500 mA, druh kontaktu: K rozpínacímu kontaktu (NC) lze připojit externí poruchovou signalizaci jako alarm poruchové hladiny. Víko nádrže kompletně uzavírá zařízení.
K dispozici jsou až čtyři připojení:
1× přítok 50 mm (DN 40), bez zpětného ventilu, provedený směrem nahoru, z výroby uzavřený.
2× přítok 50/63 mm (DN 40/50), se zpětným ventilem, proveden vodorovně směrem vlevo a vpravo, z výroby otevřený.
1× přípojka výtlaku 40/50 mm (DN 32/40), se zpětným ventilem, provedena směrem nahoru, z výroby otevřená. - V případě potřeby může být přípojka výtlaku provedena směrem vodorovně vpravo. Odpovídající otvor je uzavřen již z výroby.
Obsah dodávky:
1× těsnící manžeta 40/50 mm (DN 32/40) pro tlakový výstup
2× hadicová spona 32–50 mm
2× přípojka přítoku 63 mm (DN 50)
2× těsnící manžeta 50/63 mm (DN 40/50)
2x zpětná klapka
4× trubková spona 50–70 mm
2× hadicová spona 32–50 mm
2× těsnící zátka
4× O-kroužek
Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
Sada pro nouzové vypouštění (odvodňovací hadice, hadicová spona, těsnící zátka)
Sada pro sací výšku
Sada pro vodorovnou přípojku výtlaku
Návod k montáži a obsluze
Provozní údaje:
Přípustná oblast použití:
teplota média T: 3 °C
Max. teplota média, krátkodobě do 5 min. T: 75 °C
okolní teplota T: 3 °C
Maximální provozní tlak PN: 1 bar
Údaje o motoru:
Síťová přípojka: 1~230 V, 50 Hz
Tolerance napětí: ±10 %
Jmenovitý výkon motoru P2: 0,42 kW
Jmenovité otáčky n: 2800 1/min
Jmenovitý proud IN: 3,4 A
Izolační třída F
Třída krytí motoru: IP68
Max. četnost spínání t: 20 1/h
Materiály:
Materiál nádrže: ABS
Skříň čerpadla: PP-GF20
Oběžné kolo: PP-GF20

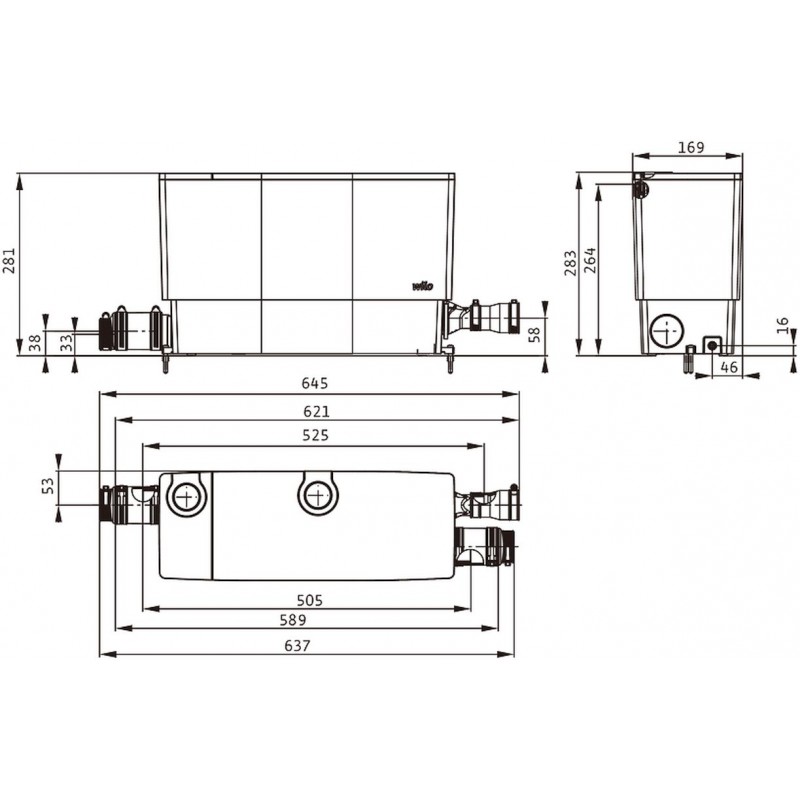

Rozměry pro instalaci:
Přípojka trubky na straně sání: DN 32
Přípojka trubky na výtlaku: DN 32

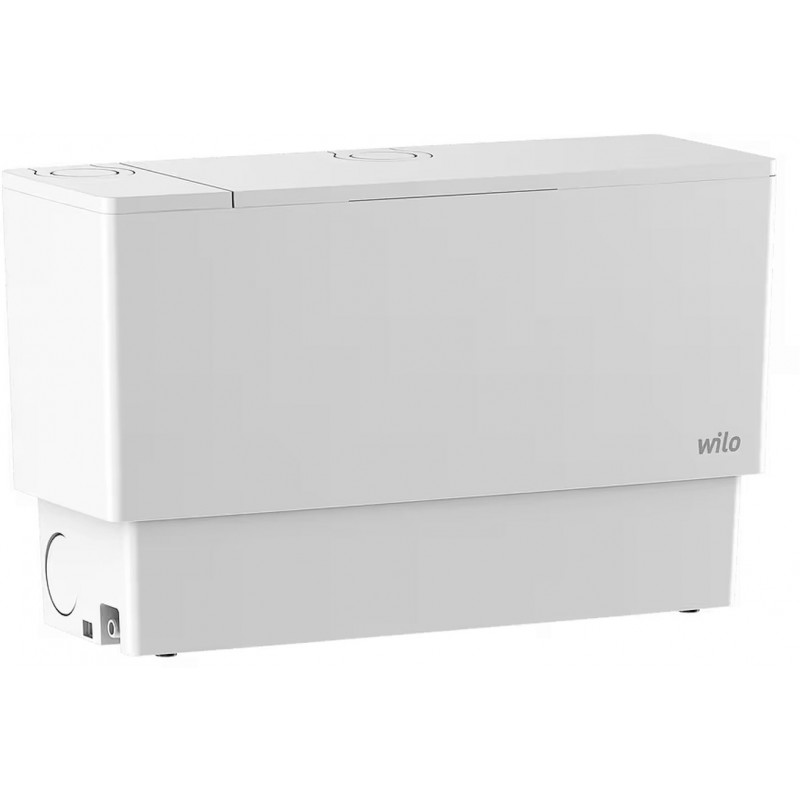

ilustrační foto
Specifikace
Parametry | |
Příkon | 750 W |
Přípojka výtlaku | DN 32 |
Síťová přípojka | 1~230 V, 50 Hz |
Jmenovitý tlak | 1 bar |
Typ | MINI5-XS/C-EF |
