WILO DrainLift MINI3-XS/WC-EF přečerpávací stanice 6095128
Popis
Kompaktní přečerpávací stanice připravená k zapojení pro odvodnění umyvadel, sprch, van a WC.
Čerpané médium:
Pro sběr a dopravu vody v domovních oblastech:
Odpadní vody s fekáliemi
Doprava odpadních vod v souladu s 12050
Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-3.
U zařízení podle 12050-3 dbejte na tyto body:
Všechny připojené odvodňovací komponenty jsou instalovány v jedné místnosti.
Nad hladinou zpětného vzdutí je další toaleta.
Konstrukce:
Kompaktní, plně zaplavitelná přečerpávací stanice s ponorným čerpadlem, připravena k zapojení. Ponorné čerpadlo je opatřeno rotujícím břitem. Břit zaručeně rozmělní fekálie v odpadní vodě. Měření hladiny probíhá pomocí svislého plovákového spínače. Odvzdušnění je integrováno do krytu a je opatřeno filtrem s aktivním uhlím.
K dispozici je až pět připojení:
1× přítok 50 mm (DN 40), bez zpětného ventilu, provedený směrem nahoru, z výroby uzavřený.
2× přítok 50/63 mm (DN 40/50), se zpětným ventilem, proveden vodorovně směrem vlevo a vpravo, z výroby otevřený.
1× toaletní přípojka 110 mm (DN 100), provedena směrem dopředu, z výroby otevřená. - V případě potřeby může být přípojka WC provedena směrem vodorovně vpravo. Odpovídající otvor je uzavřen již z výroby.
1× přípojka výtlaku 40/50 mm (DN 32/40), se zpětným ventilem, provedena směrem nahoru, z výroby otevřená.
Obsah dodávky:
1× těsnící manžeta 40/50 mm (DN 32/40) pro tlakový výstup
2× hadicová spona 32–50 mm
1× těsnící manžeta 110 mm (DN 100)
1× upínací kroužek
1× hadicová spona 110–130 mm
2× přípojka přítoku 63 mm (DN 50)
2× těsnící manžeta 50/63 mm (DN 40/50)
2x zpětná klapka
4× trubková spona 50–70 mm
2× hadicová spona 32–50 mm
2× těsnící zátka
4× O-kroužek
Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
Návod k montáži a obsluze
Provozní údaje:
Přípustná oblast použití
teplota média T: 3 °C
Max. teplota média, krátkodobě do 5 min. T: 75 °C
okolní teplota T: 3 °C
Maximální provozní tlak PN: 1 bar
Údaje o motoru:
Síťová přípojka: 1~230 V, 50 Hz
Tolerance napětí: ±10 %
Jmenovitý výkon motoru P2: 0,42 kW
Jmenovité otáčky n: 2800 1/min
Jmenovitý proud IN: 3,5 A
Izolační třída F
Třída krytí motoru: IP68
Max. četnost spínání t: 20 1/h
Materiály:
Materiál nádrže: ABS
Skříň čerpadla: PP-GF20
Oběžné kolo: PP-GF20

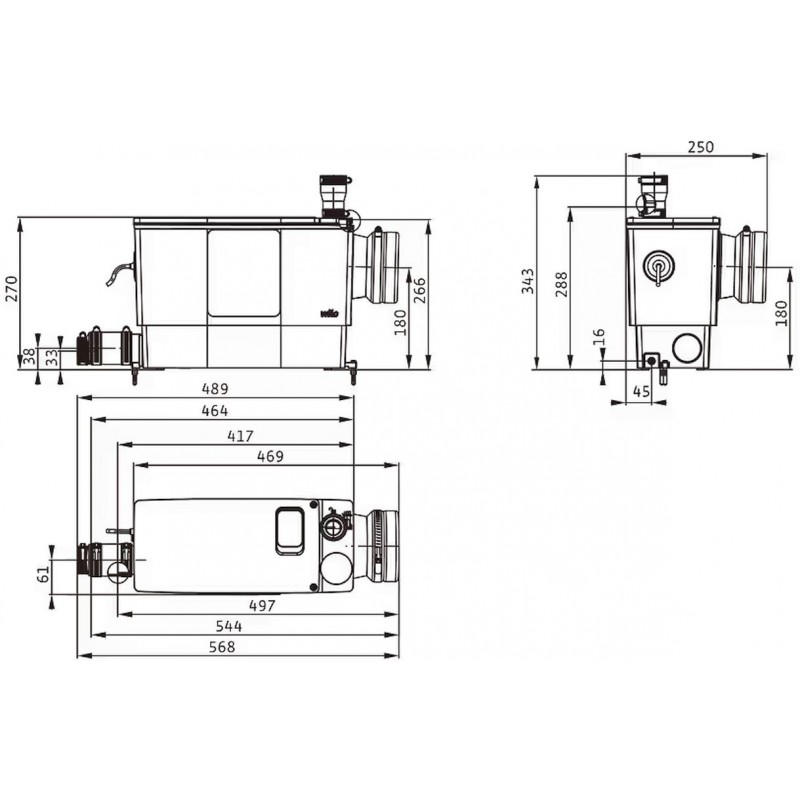

Rozměry pro instalaci:
Přípojka trubky na straně sání: DN 32
Přípojka trubky na výtlaku: DN 32

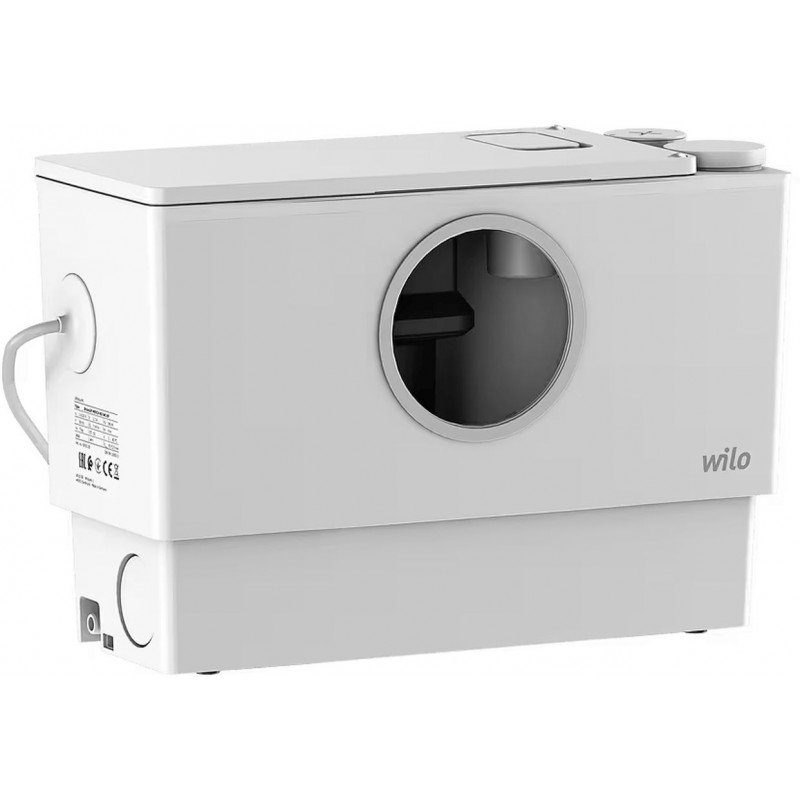

ilustrační foto
Specifikace
Parametry | |
Příkon | 700 W |
Přípojka přítoku | DN 32 |
Přípojka výtlaku | DN 32 |
Síťová přípojka | 1~230 V, 50 Hz |
Jmenovitý tlak | 1 bar |
