WILO TOP-Z 25/6 EM PN10 inox Cirkulační čerpadlo 2045521

Popis

Toto oběhové čerpadlo je vhodné jen pro pitnou vodu.

Použitelné pro cirkulační systémy s teplou pitnou vodou v průmyslu a technických zařízeních budov.

Bezúdržbové, mokroběžné oběhové čerpadlo s připojením na závit nebo na přírubu, předvolitelné stupně otáček pro přizpůsobování výkonu.

Vybavení a funkce
• Manuální přizpůsobování výkonu se 3 stupni otáček
• Čerpadla s 1~ motorem:
• P2 až 90W: Interní ochrana proti nepřípustně vysokým teplotám vinutí
• P2 = 180 W: Plná ochrana motoru díky ochranným kontaktům vinutí ve spojení s vybavovacím přístrojem
• Čerpadla s 3~ motorem:
• P2 až 90W: Interní ochrana proti nepřípustně vysokým teplotám vinutí
• P2 180 W: Plná ochrana motoru s integrovanou spouštěcí elektronikou
• Poruchová kontrolka
• Kontakt pro sběrné poruchové hlášení
• Kontrolka směru otáčení
• Síťová přípojka 3~230 V s volitelným přepínacím konektorem
• Skříň čerpadla z červeného kovu nebo šedé litiny (nerezová ocel v závislosti na typu)
• Kombinovaná příruba PN 6/PN 10 (u DN 40 až DN 65)
• Tepelně izolační kryty
• Další funkce díky dovybavení modulem Protect Module C:
• Poruchové hlášení SSM jako beznapěťový rozpínací kontakt
• Provozní hlášení SBM jako beznapěťový zapínací kontakt
• Řídicí vstup "Přednost vyp" pomocí beznapěťového kontaktu (rozpínací kontakt)
• Rozeznání blokování
• Plná ochrana motoru s vybavovacím přístrojem
• Potvrzování poruch
• Řízení zdvojeného čerpadla (paralelně instalovaná dvě samostatná čerpadla): Základní/záložní režim (automatické přepínání v případě poruchy/časově závislá výměna čerpadel)

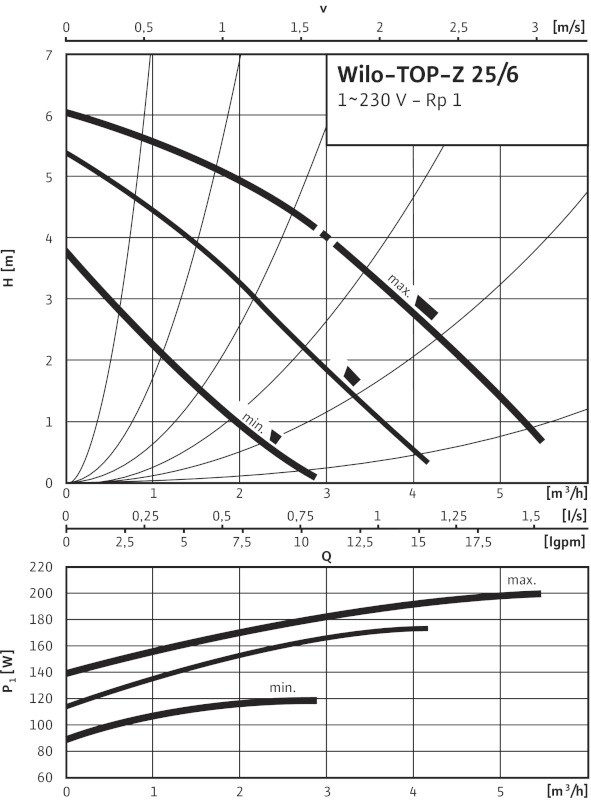

Hydraulické údaje:
• Max. čerpací výkon: 5,5
• Max. dopravní výška: 6,0

Údaje o výrobku:
• Maximální provozní tlak: 10 bar
• Max. teplota média: 110 °C
• Min. teplota média: -20 °C
• Max. okolní teplota: 40 °C
• Max. přípustná tvrdost v cirkulačních systémech užitkové vody: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pro 20/4 + 25/6)

Údaje o motoru:
• Síťová přípojka: 1~230 V, 50 Hz
• Rušivé vyzařování: EN 61000-6-3
• Odolnost proti rušení: EN 61000-6-2
• Příkon (min): 85 W
• Max. proudový vstup P1: 200 W
• Jmenovitý výkon P2: 100 W
• Jmenovitý proud: 1,00 A
• Třída krytí: IPX4D
• Ochrana motoru: integrovaný
• Izolační třída: H
• Max. otáčky: 2390 rpm
• Šroubení kabelu: 1 x PG13.5

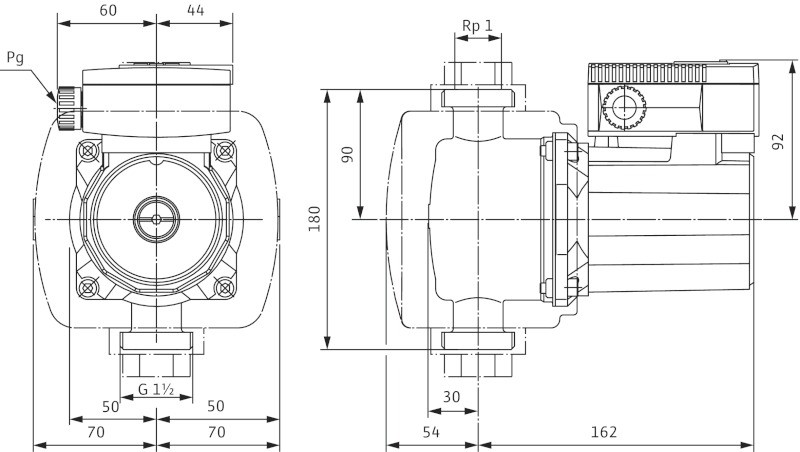

Rozměry pro instalaci:
• Přípojka trubky na straně sání: G 1 1/2
• Přípojka trubky na výtlaku: G 1 1/2
• Konstrukční délka: 180 mm

Materiály:
• Hřídel: Al2O3, Aluminum oxide
• Skříň čerpadla: CC499K
• Oběžné kolo: PPE-GF30
• Materiál ložiska: Carbon, synthetic resin impregnated

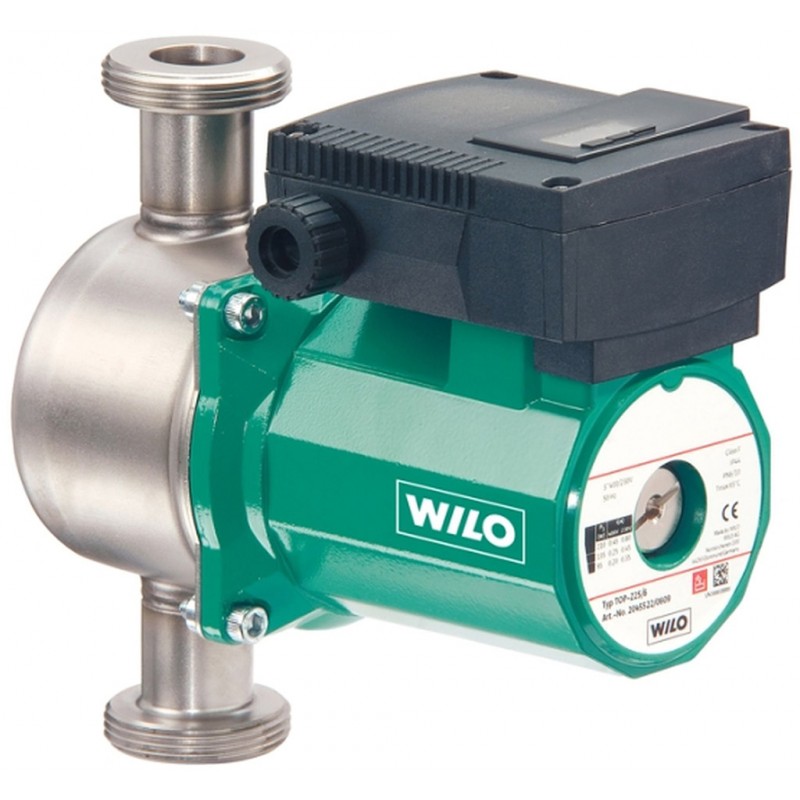

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
