WILO RAIN1-24 EM zařízení na využívání dešťové vody 2551468

Wilo-RAIN1 je zařízení na využívání dešťové vody k úspoře pitné vody například pro zásobování toaletních zásobníků vodou nebo k zavlažování zahrady. Kompaktní a standardizovaná konstrukce podle EN 1717 a DIN 1989 v kombinaci s různými volitelnými možnostmi hydraulických přípojek zjednodušuje a zrychluje každou novou instalaci resp. každou výměnu. Intuitivní rozhraní regulační jednotky s řadou inteligentních funkcí jako samoochranné rutiny také přispívá ke komfortu obsluhy a vysoké spolehlivosti.

Zvláštnosti/přednosti výrobku

- Úspora pitné vody

- Snadná instalace díky zařízení se zástrčkou a kompaktní konstrukci s různými možnostmi hydraulických přípojek

- Komfortní ovládání a funkce snadného nastavení díky intuitivnímu rozhraní a řadě funkcí

- Vysoká úroveň a spolehlivost díky integrovaným samoochranným rutinám

- Hygienická bezpečnost díky zpětné klapce a přednádrži vyhovující normám DIN 1989 a EN 1717

- Jednoduchá údržba s přímým přístupem k systémovým součástem

Vybavení/funkce

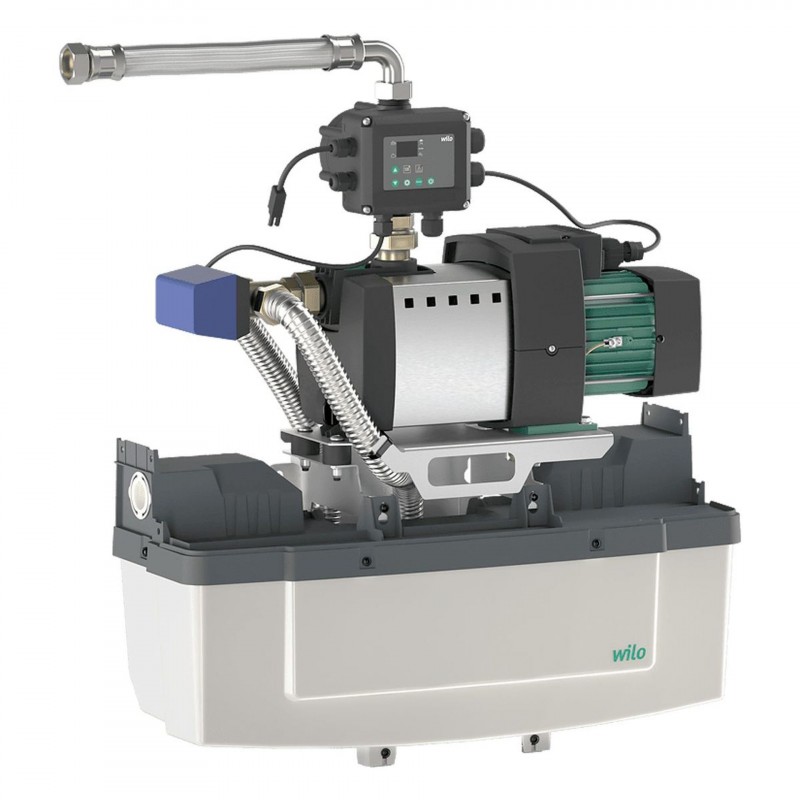

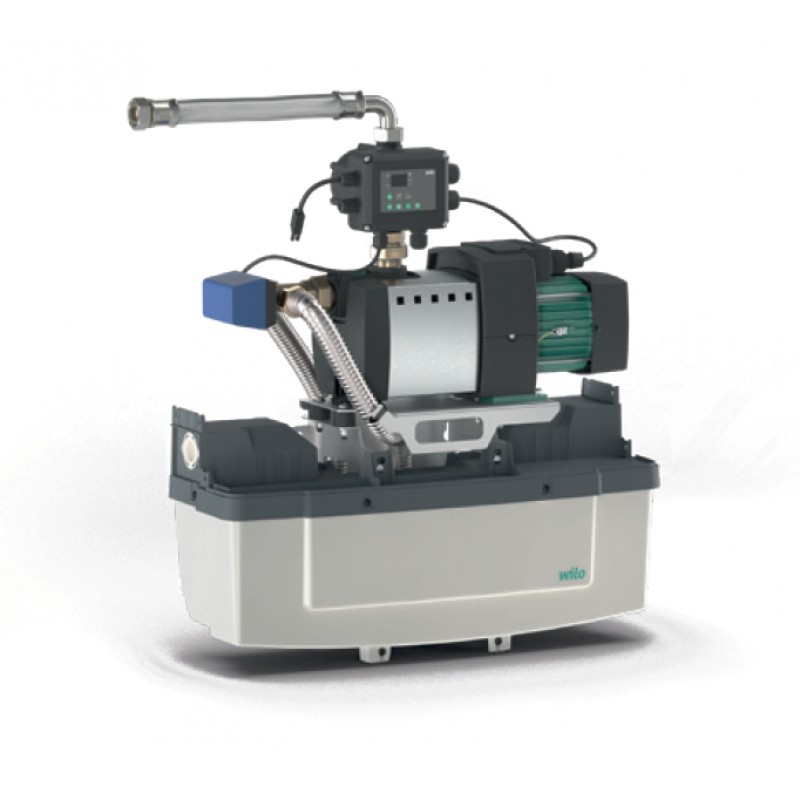

Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících součástí:

- HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění

- 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem

- Třícestný ventil

- Připojení na straně výtlaku, hadice Rp 1"

- Připojení na straně sání, hadice Rp 1"

- Připojení pro síť komunálního zásobování vodou R 3"

- 1,5 m kabel síťové přípojky a zástrčka

- Plovákový spínač s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži

- K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení

- Elektronická řídicí jednotka s integrovanou detekcí nulového množství a analogovým snímačem tlaku na straně výtlaku

Ovládání/displej

- Ovládací plocha s tlačítky, 7segmentový displej a LED

- Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní

Řízení

Plně automatická regulace pro:

- HiMulti 3 P samonasávací odstředivé čerpadlo

- Nastavitelný vyvolávací tlak

- Provozní režimy zařízení (manuální nebo automatický)

- Přepínání třícestného ventilu mezi provozem na dešťovou vodu a mezi komunálním zásobování vodou

- Hlídání stavu naplnění cisterny

- Ochrana čerpadla proti běhu nasucho

- Podpora samonasávání

- Automatická výměna vody přednádrže

- Provozní a poruchová hlášení

- Volitelný externí alarm nebo poruchové hlášení

- Volitelné ponorné čerpadlo (cisternové čerpadlo)

Kontrola

- Stav naplnění zásobní nádrže dešťovou vodou pomocí spínače průtoku

- Aktuální tlak zásobování

- Ochrana čerpadla proti běhu nasucho

- Monitorování kontinuity kabelu senzoru

- Ochrana síťového napájení čerpadla pomocí jističe vedení

Rozhraní

- Relé pro volitelné ponorné čerpadlo

- K dispozici je beznapěťový kontakt pro externí alarm nebo poruchové hlášení do SŘB

Volitelné příslušenství

- Cisternové čerpadlo, Pro překonání tlakových ztrát kvůli příliš vysoké vzdálenosti nasávání (podle instalace) lze v zásobnících na dešťovou vodu použít ponorné čerpadlo.

- Externí alarm
