Kermi Therm X2 Plan-V deskový radiátor 33 600 / 800 PTV330600801L1K

Popis

Kermi deskový radiátor Plan - V 33 600 / 800 PTV330600801L1K

Therm X2 Plan-V 33
- otopné těleso třídeskové, tři rozšířené přestupní plochy
- levé provedení

Deskové otopné těleso s hladkou čelní plochou, s přednostně vytápěnou čelní deskou - systém Therm X2, vestavěnou ventilovou vložkou a spodním připojením. Standardně je dodáváno pravé spodní připojení, na objednávku lze dodat také levé. Těleso je vyrobeno z ocelového plechu tl. 1,25 mm. Typy 11-33 mají boční a horní zakrytování. Na zadní straně jsou přivařeny upevňovací lamely - 4 ks pro délky do 1600 mm (včetně), 6 ks pro délku 1800 mm a větší. Ventilová vložka V3K je z výroby přednastavena podle jmenovitého výkonu.

Součástí dodávky tělesa je upevňovací sada (závrtné konzole + příslušenství).

Technické parametry:
Materiál:ocelový plech St 12.03, tl. 1,25 mm
Vestavěný ventil:ventilová vložka V3K
Hlavice ventilu:standardní M30x1.5
Nejvyšší přípustný provozní přetlak:1.0 MPa
Nejvyšší přípustná provozní teplota:110 °C
Připojovací závit:2 x G3/4'' vnější
Způsob připojení:spodní levé
Součinitel odporu:?T=2,500 (DN 15)
Teplotní exponent n = 1,3107
Teplotní spád: 75/65/20 °C
Hmotnost tělesa = 55,600 kg/m
Vodní objem = 9,450 l/m
Přestupní plocha = 11,130 m2/m

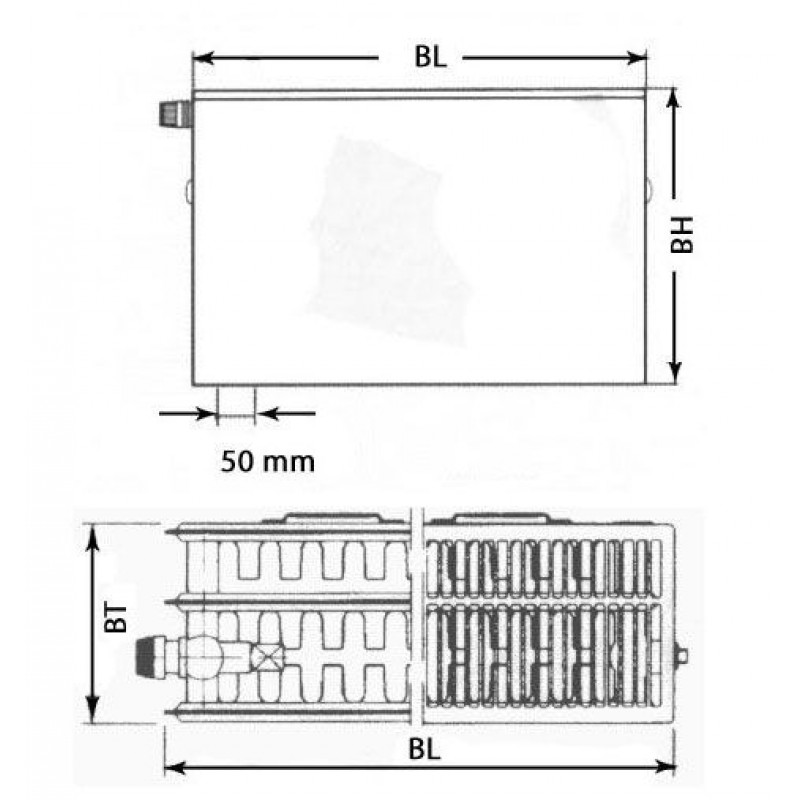

Hloubka B = 157 mm
Připojovací rozteč h = 50 mm

Výška: 605 mm
Délka: 805 mm
Tepelný výkon Q: 1783 W
Vodní objem: 7,6 l

ilustrační foto

Specifikace

Parametry
TYP (hloubka)	33 (155-157 mm)
VÝŠKA RADIÁTORŮ	600
DÉLKA RADIÁTORŮ	800
Připojení radiátoru	Spodní VK levé
Barva radiátoru	Bílá
