Kermi B20-S M koupelnový radiátor 1174 x 440 mm, rovný, bílá LS01M1200452XXK

Popis

Otopné těleso pro moderní vytápění koupelny. Je konstruováno vertikálními trubkami v profilu D (40x30 mm) a rovnými příčnými trubkami ( 20 mm).

Dodáváno kompletně k montáži včetně upevňovací sady a odvzdušňovacího ventilu.

Výhody výrobku:
• Kompaktní otopné těleso pro teplovodní vytápění
• Středové spodní připojení 50 mm nebo spodní stranévé připojení podle stavební délky.
• Možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, při stranovém připojení neni dodatečné namontování tyče možné.

Obsah dodávky:
• Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI 6036.
• Třída požadavků III je možná na vyžádání.
• Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny.
• Všechny viditelné části upevnění v barvě otopného tělesa.

Technické informace:
• Připojení: 2 x G 1/2“ vnitřní závit
• Spodní středové připojení
• Rozteč připojení: 50 mm
• Přívod možný: vlevo nebo vpravo
• Vhodné pro jednotrubkový systém
• Odvzdušnění: G 1/2“ nahoře, vlevo
• Provozní tlak: max. 10 bar
• Zkušební tlak: 13 bar
• Stavební výška (BH): 1174 mm
• Stavební délka (BL): 440 mm
•Stavební hloubka (BT): 32 mm
• Rozteč připojení (NA1): 400 mm
• Rozteč připojení (NA2): 50 mm
• Exponent otopného tělesa: 1,2506 n
• Provedení: rovné
• Barevné provedení: bílá RAL 9016
• Obsah vody: 8,0 l
• Hmotnost. 4,5 kg

Provozní podmínky:
• Teplá voda do 110 °C, možnost přídavného elektrického vytápění
(max. teplota v přítoku 80 °C).
• U středového připojení: elektrickou topnou tyč lze namontovat dodatečně.
• U stranového připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení.

Tepelný výkon:
• E-sada: 400 W
• 75/65-20°C: 469 W
• 70/55-20°C: 379 W
• 55/45-20°C: 246 W
• 70/55-24°C: 334 W
• 55/45-24°C: 205 W

UPOZORNĚNÍ:
Vzdálenost spodní hrany otopného tělesa k podlaze min. 150 mm.
Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti.

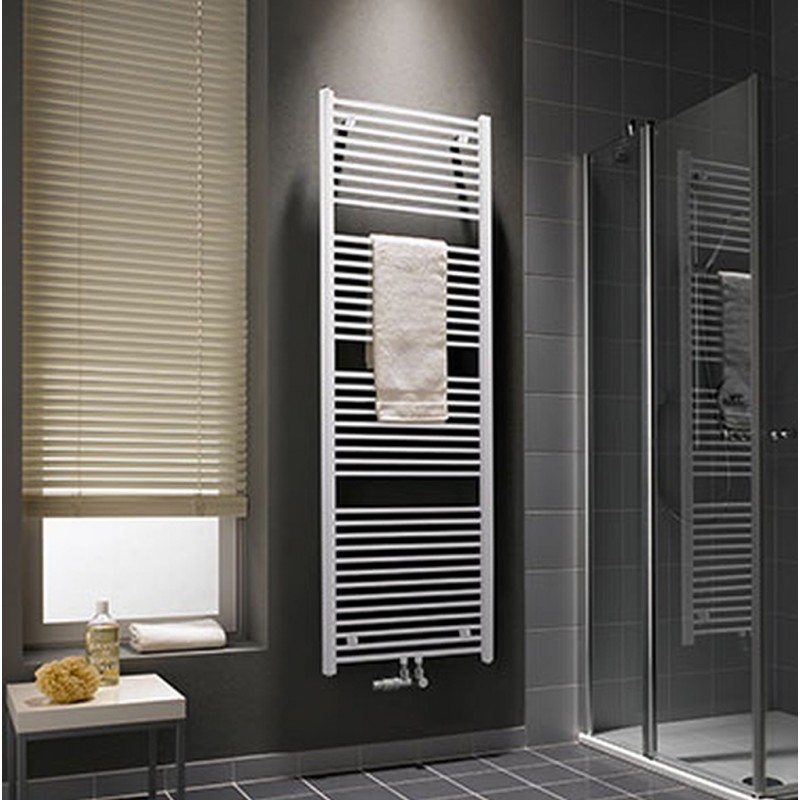

ilustrační foto

Specifikace

Parametry
Typ připojení	středové
Profil	rovná trubka
Barva	bílá
Výška	1174 mm
Šířka	440 mm
Elektrický	NE
Designový	NE
Kombinované vytápění	ANO
