HEIMEIER Eclipse 1/2" (DN 15) termostatický ventil , úhlový, pravý 3934-02.000

Popis

  Termostatický radiátorový ventil s automatickým omezením průtoku
  Termostatický ventil Eclipse je vybaven unikátním regulátorem
  průtoku, který pracuje zcela automaticky. Požadovaný průtok lze
  přímo nastavit na tělese termostatického ventilu nastavením
  odpovídající hodnoty na stupnici. Hydraulické vyvážení topného
  okruhu tak lze provést velmi snadno a rychle. Automatický
  omezovač průtoku integrovaný v tělese termostatického ventilu
  zajistí omezení maximálního průtoku dle nastavené hodnoty
  odpovídající požadovanému výkonu otopného tělesa. Ventil reguluje
  průtok nezávisle na diferenční tlaku. Proto není potřeba hydraulický
  výpočet pro zjištění přednastavení ventilů.
Použití:
- Otopné a chladicí soustavy
Funkce:
- Regulace
- Omezení průtoku
- Uzavírání
Rozměry:
- DN 10-20
Tlaková třída:
- PN 10
Teplota:
- Maximální provozní teplota: 120°C, s montážní krytkou nebo
pohonem max. 100 °C, s lisovacím připojením max. 110°C.
- Minimální provozní teplota: -10°C
Rozsah průtoků:
- Průtok lze nastavit v rozmezí: 10-150 l/h.
- Nastavení z výroby: nastaveno pro uvedení do provozu.
- (Max. nominální průtok qmN při 10 kPa pokud jde o EN 215: 110 l/h)
Tlakové diference (?pV):
Max. tlaková diference:
- 60 kPa (<30 dB(A))
Min. tlaková diference:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyren)
- Kompletní ventilová vložka může být vyměněna pomocí montážního
  přípravku HEIMEIER bez vypouštění soustavy.
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky.
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení:
- THE, kód země, šipka směru toku, DN a označení KEYMARK.
  Označení+ II.
- Oranžová ochranná krytka.
Normy:
Ventily splňují tyto požadavky:
- KEYMARK certifikace a zkoušky podle DIN EN 215, řada D.
Připojení potrubí:
- Verze s vnitřním závitem je určena pro připojení k závitovým trubkám
  nebo pomocí svěrného šroubení k měděným, přesným ocelovým a
  vícevrstvým trubkám (pouze DN 15).
- Provedení s vnějším závitem umožňuje připojení k plastovým
  trubkám při použití vhodného svěrného šroubení.
- Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou
  vhodná pro měděné trubky, nerezové trubky Viega Sanpress a
  ocelové trubky Prestabo.
Připojení pro termostatické hlavice a pohony:
  HEIMEIER M30x1,5

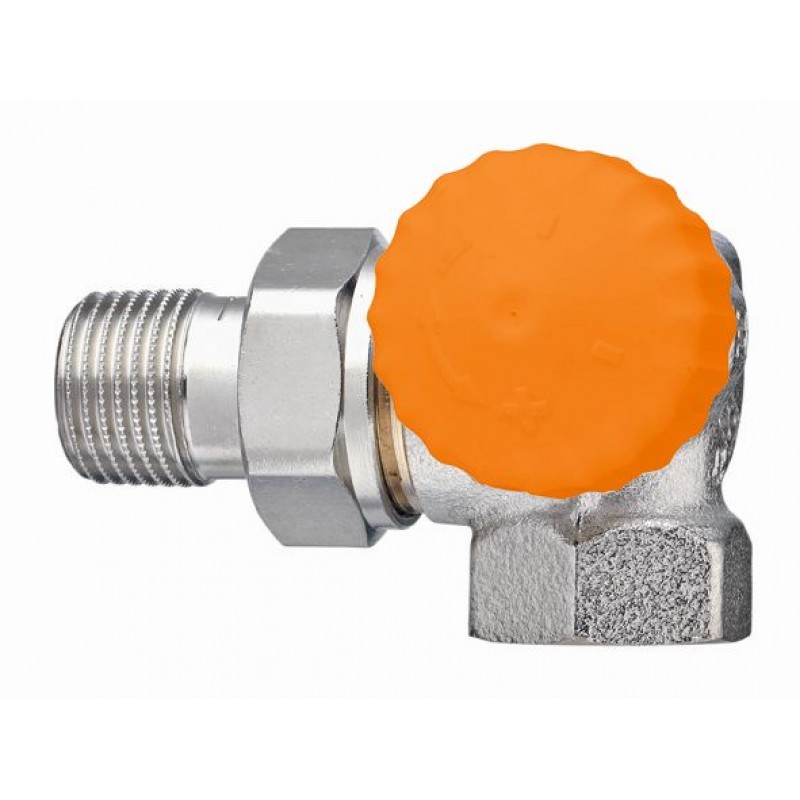

  ilustrativní foto
