HEIMEIER EMO T 24V AC/DC, 1m, (NO) elektrotermický pohon bez proudu otevřeno 1847-00.500

Popis

  Vysoce výkonný termoelektrický pohon – ON/OFF nebo pulzní
  regulaci PWM
  Vhodný pro použití s termostatickými ventily nebo s regulačními a
  vyvažovacími ventily pro koncové jednotky TBV-C a TA-COMPACT-P.
  Vysoce výkonný pohon EMO T je určen pro dvoubodové řízení v
  režimu ON/OFF a poskytuje vysokou třídu elektrické ochrany. Design
  jednotlivých součástí zaručuje dlouhou životnost. Ukazatel polohy je
  viditelný ze všech stran a usnadňuje obsluhu. Velká uzavírací síla je
  zárukou spolehlivé funkce.
Oblast použití:
- Určeno pro dvoubodovou regulaci ON/OFF nebo pulzní regulaci
 PWM.
Napájecí napětí:
- 24 VAC/VDC +25% / -20%
- 230 VAC ±15%
- Frekvence 50-60 Hz
Elektrický příkon:
  24 V:
- Startovací ? 6 W (VA)
- Trvalý ? 2 W (VA)
- Startovací proud ? 250 mA, 60s
  230 V:
- Startovací ? 58 W (VA)
- Trvalý ? 2,5 W (VA)
- Startovací proud ? 250 mA, 1s
  Doba provozní periody: ~ 4 min při startu ze studeného stavu.
  Uzavírací síla: 125 N
Zdvih:
- 4,7 mm; pozice ventilu lze zjistit na ukazateli polohy pohonu.
Teploty:
- Max. teplota okolí: 50°C
- Min. teplota okolí: -5°C
- Max. teplota média: 120°C
- Skladovací teplota: -25°C – +70°C
Třída krytí:
- IP 54 v jakékoli pozici.
Třída ochrany:
- II, EN 60730
Certifikace:
- CE, EN 60730-2-14
Kabel:
- Délka: 0,8 m, 2 m nebo 5 m. 10 m na vyžádání.
- Připojovací kabel: 2 x 0,75 mm2
- Konec kabelu je odizolován v délce 100 mm a konec každé žíly je
  bez izolace v délce 8 mm.
- Možnost volby kabeláže bez halogenů, třída požární B2ca – s1a, d1,
  a1 podle EN 50575.
Připojení k ventilu:
- Rýhovaná matice se závitem M30x1,5.
Těleso:
- Nárazu odolný plast PC/ABS, bílá RAL 9016.

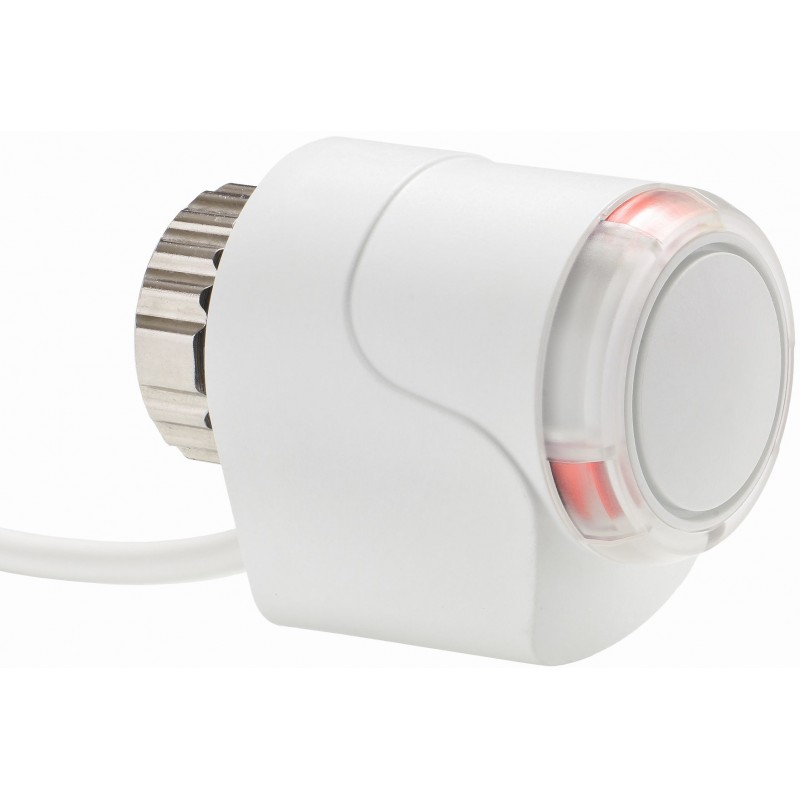

  ilustrativní foto
