Grundfos UNILIFT KP 350 AV1 ponorné kalové čerpadlo s vertik. plovákem 013N1900

Popis

Grundfos UNILIFT KP 350 AV1 ponorné kalové čerpadlo s vertik. plovákem 013N1900

Technické parametry:
Výtlak max.: 9 m
Průtok max.: 225 l/min
Jmenovité napětí: 230V
Jmenovitý výkon motoru: 0,7 kW
Plovák: Ano
Délka kabelu: 10 m

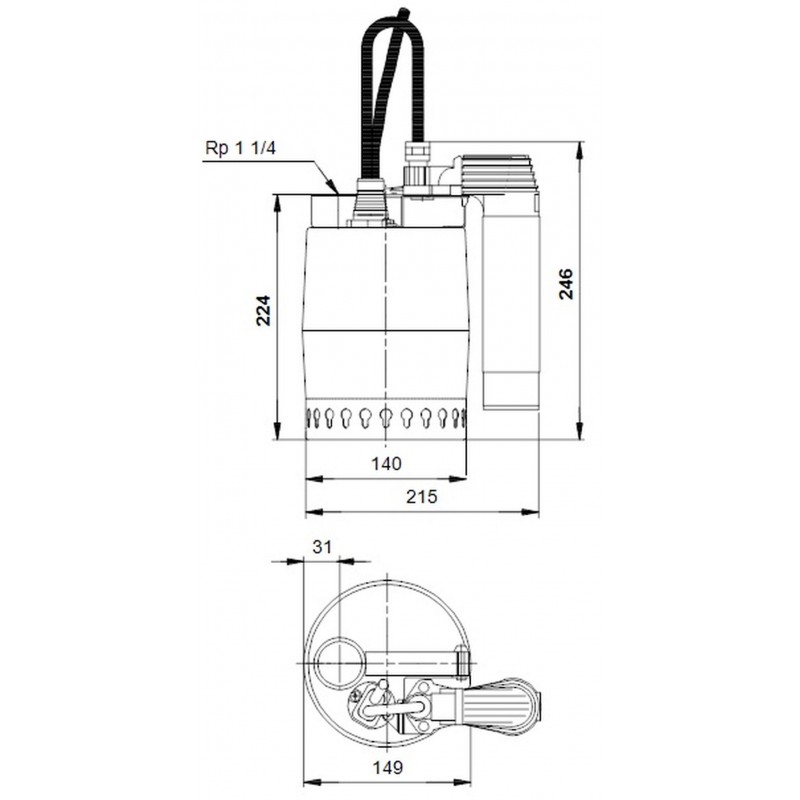

Vnější rozměr max.: 215 mm
Připojovací rozměr výtlak: 5/4"
Velikost nečistot max.: 10 mm
Automatická tepelná ochrana: ANO
Krytí: IP 68
Ochrana proti běhu nasucho: Ano (u verze s plovákem)
Hloubka ponoru max.: 10 m
Vlastní vypínač: Ne (není součástí)
Regulace otáček: Ne
Zpětná klapka: Ne (není součástí)
Ucpávka: mechanická jednoduchá
Teplota čerpaného média max.: 50°C
Záruka: 24 měsíců

VLASTNOSTI:
Ponorné odvodňovací čerpadlo

Vertikální jednostupňové ponorné čerpadlo v provedení z nerezoceli s vertikálním výtlačným hrdlem a integrovaným ponorným 1-fázovým motorem zapouzdřeného typu, třída izolace F, včetně tepelné nadproudové ochrany.

Čerpadlo je vybaveno sacím košem a nosnou rukojetí. Dodává se včetně přívodního elektr. kabelu délky 10 m a plovákového spínače pro automatické zapínání a vypínání čerpadla.

Oběžné kolo má průchodnost 10 mm a je vhodné pro čerpání spodní vody, povrchové vody, dešťové vody a podobných kapalin.

Oběžné kolo je polootevřeného typu s průchodností 10 mm a je vhodné pro čerpání spodní vody, povrchové vody, dešťové vody a podobných kapalin.

Čerpadlo je vybaveno dvojitou ucpávkou skládající se ze dvou těsnicích elementů a tukové náplně mezi nimi.

Vnější těleso čerpadla zajišťuje neustálé chlazení motoru čerpanou kapalinou. Hřídel rotoru je uložen ve dvou grafitových ložiskách, která jsou chlazená čerpanou kapalinou a nevyžadují údržbu.

Motor čerpadla je opatřen netoxickou náplní motorové kapaliny.

Kapalina:
Rozsah teploty kapaliny: 0 .. 50°C

Techn.:
Max. velikost pevných částic: 10 mm

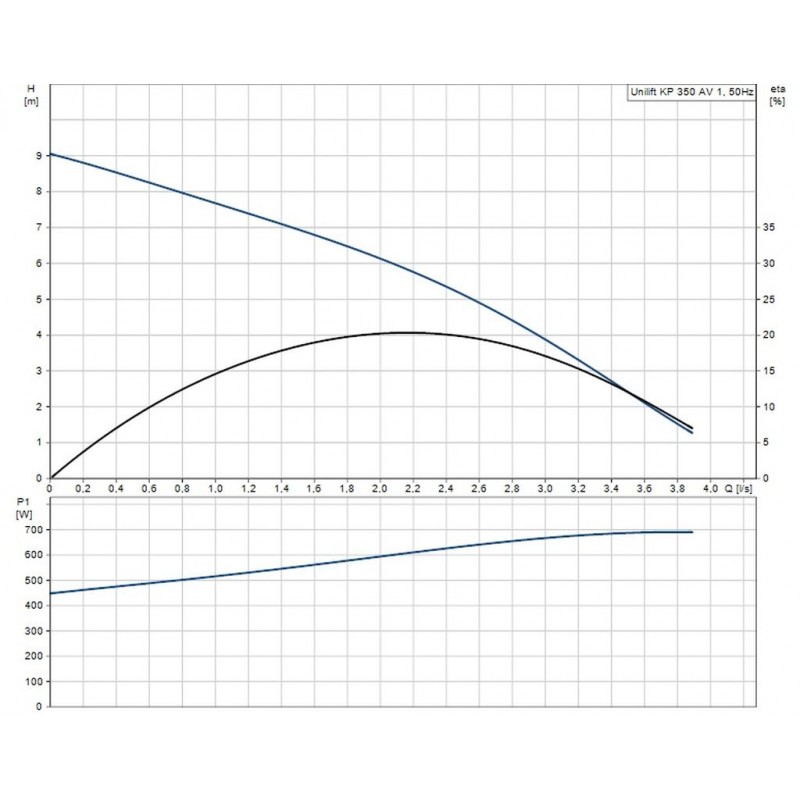

Toleranční pásmo křivky: ISO 9906 Annex A
Instalace:
Výtlačné hrdlo: Rp 1 1/4
Max. instalační hloubka: 10 m
Elektrické údaje:
Příkon - P1: 700 W
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 1 x 220-230 V
Jmenovitý el. proud: 3.2 A
Velikost kondenzátoru - provoz: 8 µF/400 V
Krytí (IEC 34-5): 68
Třída izolace (IEC 85): F
Délka kabelu: 10 m
Typ kabelové koncovky: SCHUKO

MATERIÁLY:
Těleso čerpadla: Korozivzdorná ocel DIN W.-Nr. 1.4301 AISI 304
Oběžné kolo: Korozivzdorná ocel DIN W.-Nr. 1.4031 AISI 304

VERTIKÁLNÍ PLOVÁK:
U čerpadel s vertikálním hladinovým spínačem nelze rozdíl mezi zapínací a vypínací hladinou nastavit.

Hodnoty pro čerpadlo Unilift KP 350 jsou označeny hvězdičkou (viz.obr.).

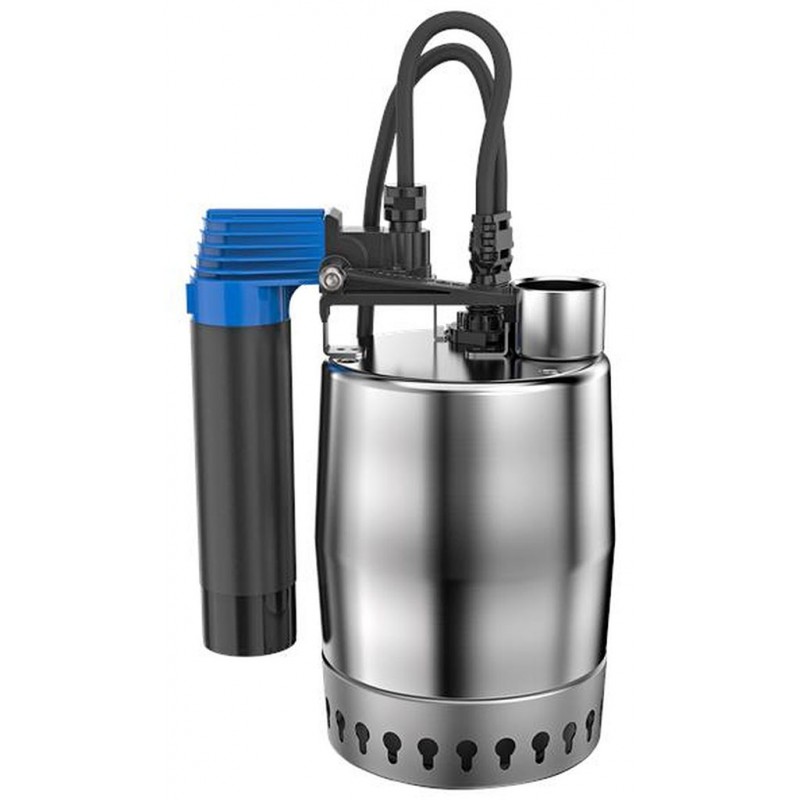

ilustrační foto

Specifikace

Parametry
Max. hloubka ponoru	7 m
Plovák	S vertikálním plovákem
Přípojka výtlaku	5/4"
Síťová přípojka	1~230 V, 50 Hz
Délka kabelu	10 m
Dopravní výška	9 m
Max. průtok	13,5 m3/h
Výkon	700 W
Maximální průchodnost	10 mm
