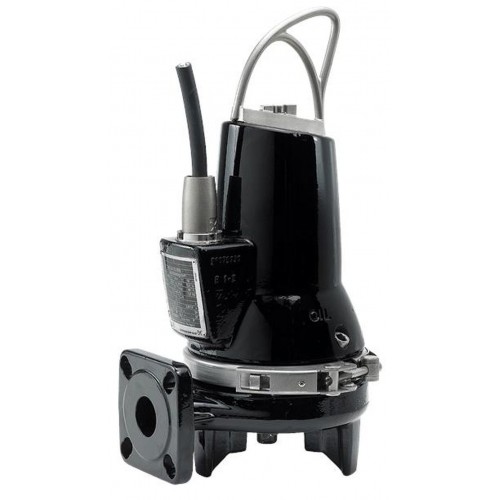

Grundfos SEG 40.09.2.50B ponorné kalové čerpadlo 96075897

Popis

Grundfos SEG 40.09.2.50B ponorné kalové čerpadlo 96075897

Čerpadla Grundfos SEG jsou ponorná čerpadla s horizontálně situovaným výtlačným hrdlem. Tato čerpadla jsou vhodná zejména pro tlakové čerpání odpadních vod vypouštěných z toalet. Čerpadla SEG jsou vybavena mělnicím zařízením, které zajišťuje rozmělňování potenciálně destruktivních pevných nečistot na malé kousky, které lze bez obtíží odvádět i potrubím o relativně malé světlosti.

Vnitřní povrch těchto čerpadel je hladký a znemožňuje tak jejich případné zanášení.

Základním konstrukčním materiálem popisovaných čerpadel je litina. Spona, která zajišťuje pevné spojení čerpadla a motoru je vyrobena z korozivzdorné oceli. Toto spojení čerpadla a motoru zaručuje prevenci proti korozi a navíc také usnadňuje provádění údržby čerpadla.

V napájecím kabelu čerpadla jsou rovněž vodiče pro termosnímače zabudované do vinutí motoru.

Kabelová přípojka je opatřena speciální kompletně těsněnou vidlicí. Těsnění kabelové vidlice zamezuje vnikání vlhkosti do motoru z čerpadla kabelem v případě porušení jeho izolace nebo v případě neopatrné manipulace s kabelem.

Čerpadlo musí být připojeno na řídící jednotku spolu s bezpečnostní bariérou, např. typu LC-Ex4, kterou dodává Grundfos A/S.

Uvedená čerpadla schválil institut VTT podle směrnice ATEX.

Řídící jednotky:
Senzor vlhkosti: bez vlhkost. čidel
AUTOADAPT: Ne

Kapalina:
Čerpaná kapalina: Jakákoli viskózní kapalina
Rozsah teploty kapaliny: 0 .. 40 °C
Hustota: 998.2 kg/m3

Techn.:
Typ oběžného kola: MĚLNICÍ SYSTÉM
Primární ucpávka: SIC/SIC
Sekundární ucpávka: LIPSEAL
Schval. značky na typovém štítku: PA-I
Toleranční pásmo křivky: ISO9906:2012 3B2

Materiály:
Těleso čerpadla: Litina
EN1561 EN-GJL-200
Oběžné kolo: Litina
EN1561 EN-GJL-200

Instalace:
Max. teplota okolí: 40 °C
Maximální provozní tlak: 6 bar
Standardní příruba: DIN
Připojení potrubí: DN40/50
Výtlačné hrdlo: DN 40
Jmenovitý tlak: PN 10
Max. instalační hloubka: 10 m
Automatická spojka: 96076063

Elektrické údaje:
Příkon - P1: 1.3 kW
Jmenovitý výkon - P2: 0.9 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 3 x 400-415 V
Tolerance napětí: +6/-10 %
Max. počet startů za hodinu: 30
Jmenovitý el. proud: 3 A
Rozběhový elektrický proud: 21 A
Jmen. proud při nulovém zatížení: 2.1 A
Cos phi - power factor: 0.72
Cos phi - power factor při 3/4 zatížení: 0.62
Cos phi - power factor při 1/2 zatížení: 0.5
Jmenovité otáčky: 2860 ot/min
Moment setrvačnosti: 0.0036 kg m2
Učinnost motoru při plném zatížení: 71 %
Učinnost motoru při 3/4 zatížení: 67 %
Učinnost motoru při 1/2 zatížení: 60 %
Počet pólů: 2
Typ spínání (DOL, SD): Přímé spínání
Krytí (IEC 34-5): IP68
Třída izolace (IEC 85): F
Odolný proti výbuchu: Ne
Délka kabelu: 10 m
Typ kabelu: LYNIFLEX
Typ kabelové koncovky: NO PLUG

Jiné:
Čistá hmotnost: 42 kg

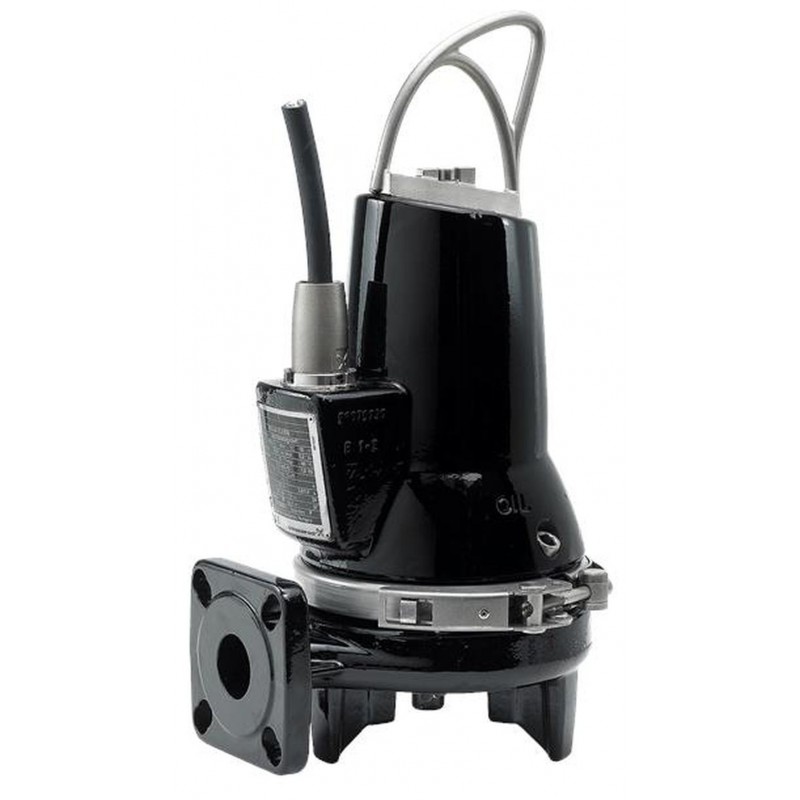

ilustrační foto

Specifikace

Parametry
Max. hloubka ponoru	10 m
Plovák	Bez plováku
Přípojka výtlaku	DN 40
Síťová přípojka	1~230 V, 50 Hz
Délka kabelu	10 m
Dopravní výška	14,4 m
Max. průtok	16 m3/h
Příkon	1300 W
