Grundfos SCALA1 System 3-45 1x230V 92947788

Popis

SCALA1 System 3-45
SCALA1 systém je systém určený pro posilení tlaku vody a současně pro hospodaření s dešťovou vodou a její distribuci. SCALA1 systém je vhodný pro využití v domácnostech při sběru dešťové vody a v aplikacích s šedou vodou.

Systém se skládá z následujících částí:
. samonasávací čerpadlo SCALA1 . třícestný ventil (připravený pro volitelné napájecí čerpadlo) . zásobní nádrže na vodu splňující normu EN 1717 . nosných a montážních šroubů . flexibilní hadice . plovákový spínač s 20 m kabelem

Systém SCALA1 upřednostňuje použití dešťové vody před vodou ze sítě. Systém obsahuje záložní zdroj vody z vodovodní sítě, který se automaticky aktivuje na základě hladiny vody v nádrži. Spojení mezi integrovanou nádrží na vodu ze sítě a sacím potrubím ze sběrné nádrže na dešťovou vodu se uzavírá pomocí vestavěného trojcestného ventilu.

Automatické nastavení je možné zrušit a v případě potřeby si vynutit přívod vody z vodovodní sítě.

Instalace systému SCALA1 je v souladu s normou EN1717. Zaručuje, že nedochází ke styku vody ze sítě s vodou ve sběrné nádrži na dešťovou vodu, čímž zabraňuje znečištění zpětným průtokem do vodovodní sítě.

Systém SCALA1 je také vybaven vnitřním alarmem přetečení, který zastaví čerpadlo, pokud dojde k úniku čerstvé vody do připojeného kanalizačního systému.

Systém SCALA1 lze propojit s mobilním telefonem a aplikací Grundfos GO.

Technické parametry:
Jmenovitý průtok: 3.59 m3/h
Jmen. dopravní výška: 25 m
Maximální dopravní výška: 44 m
Typ ucpávky: BVBP
Schválení: CE
Toleranční pásmo křivky: ISO9906:2012 3B
Model: A
Zapínací tlak: 2.2 bar

Materiály:
Těleso čerpadla: Composite
Pump housing: Verplen C30 01 NE ACLKUV
Oběžné kolo: Kompozit
NORYL FE1520PW PPE+PS-GF20

Instalace:
Rozsah okolní teploty: 0 .. 55 °C
Maximální provozní tlak: 8 bar
Maximální přípustný vstupní tlak: 3 bar
Připojení potrubí standard: ISO 228-1
Typ připojení sacího hrdla: R
Typ připojení výtlačného hrdla: R
Velikost připojení sacího hrdla: 1 inch
Velikost výtlačného hrdla: 1 inch

Kapalina:
Čerpaná kapalina: :Voda
Rozsah teploty kapaliny: 0 .. 45 °C
Vybraná teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Napájecí vstup P1: 0.9 kW
Jmenovitý výkon - P2: 0.58 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 1 x 230 V
Jmenovitý tlak: 3.85 A
Krytí (IEC 34-5): IP20
Třída izolace (IEC 85): F
Délka napájecího kabelu: 1.5 m
Zástrčka SCHUKO
Řídící jednotky:
Typ konektoru: Type E/F (CEE7/7)

Nádrž:
Objem nádrže: 15 l

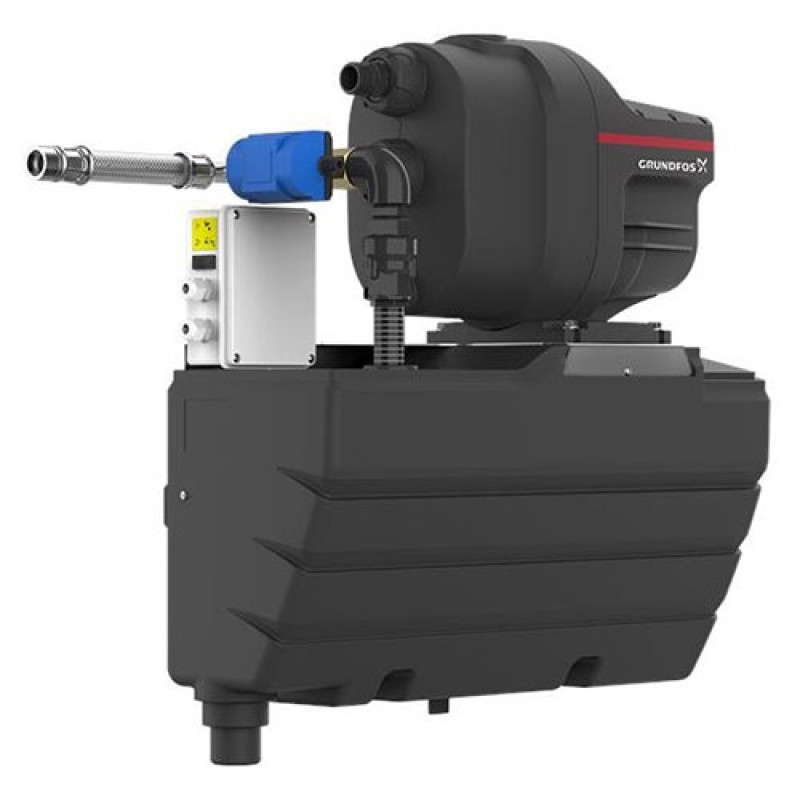

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
