ACO Nástavcový prvek světlíku, 1250 x 275 x 600 mm, fixní výška 275 mm 315919

Popis

Technické informace:

• Nástavec s fixní výškou: 275 mm
• Pro světlík šířky: 1250 mm
• Rozměry: 1250 x 275 x 600 mm

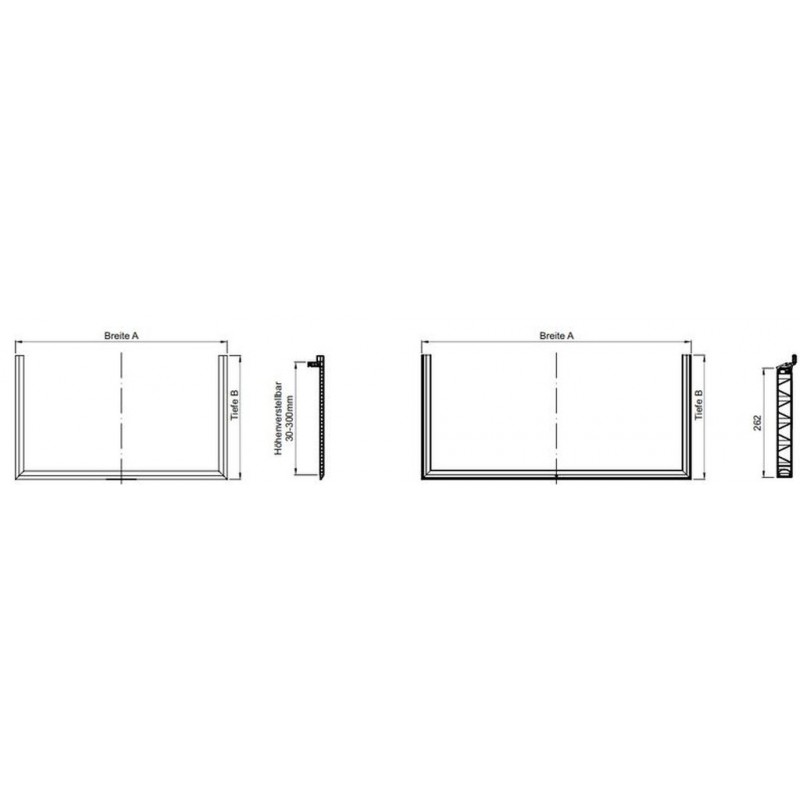

  • A: 1360 mm
  • B: 635 mm
  • H: 275 mm

Produktové informace:

• Včetně montážní sady, bezpečnostní pojistky proti odcizení roštu, popř. výztužného rámu
• Výškově nastavitelné 30 – 300 mm nebo fixní provedení výšky 275 mm
• Před instalací je nutné vždy vložit rošt

Tabulka rozměrů nastavení a počtu nástavců pro světlíky hloubky 600 mm

Fixní nástavce

Kombinace fixních a nastavitelných nástavců

Pokyny:

• Nástavce s volitelnou výškou jsou v provedení pouze pro pochozí zátěž (není možné použít pro pojezdové provedení světlíku).
• Pro výškové nastavení lze použít až 3 nástavce. Alternativně lze použít 2 fixní nástavce a 1 s volitelnou výškou (obě provedení jsou pouze pochozí).
• V případě použití nástavců s fixní výškou je možné světlíky pojíždět za následujícíh podmínek:
  1. Použít max. 2 nástavce s fixní výškou v kombinaci s pojezdným roštem a montážní sadou pro pojezdné světlíky.
  2. Světlík s nástavbou je zatižitelný kolem do zátěže 6 kN.

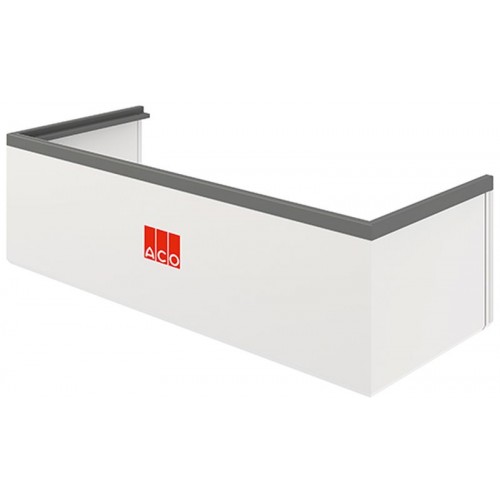

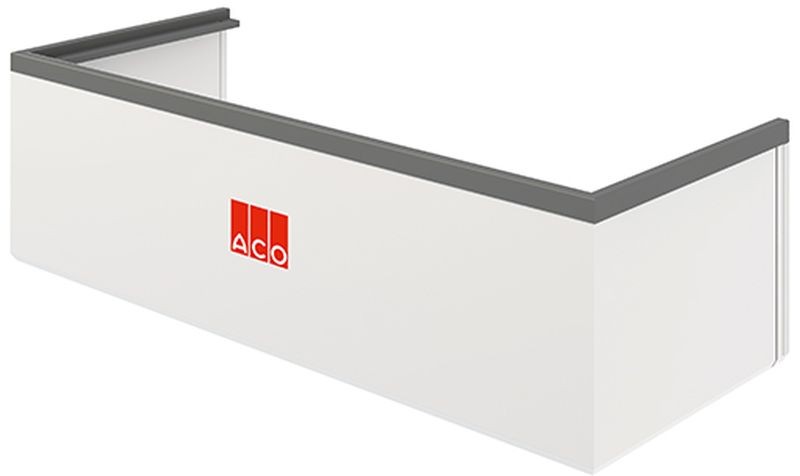

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
