WILO TWU 3.03-08-HS-ECP-B ponorné motorové čerpadlo 6079401

Popis

Plně zaplavitelné, vícestupňové podvodní motorové čerpadlo s radiálními oběžnými koly v modulové konstrukci pro vertikální nebo horizontální montáž, s integrovanou zpětnou klapkou.

Nekorodující motor s permanentními magnety pro přímý náběh k připojení na dodaný frekvenční měnič. Olejem naplněný motor se samomaznými ložisky, dimenzován pro vysoké otáčky až do 8400 ot./min.

Provozem s frekvenčním měničem se otáčky agregátu automaticky přizpůsobují momentální potřebě vody. Tím ponorné motorové čerpadlo vždy dodává konstantní tlak. Chlazení motoru a frekvenčního měniče probíhá pomocí média. Proto musí být agregát vždy provozován ponořený. Při vertikální instalaci je třeba předpokládat v závislosti na průměru studně chladicí plášť. Horizontální instalace se musí vždy provést ve spojení s chladicím pláštěm. Kvůli chlazení musí být frekvenční měnič namontován přímo do potrubí mimo čerpané médium (bez nebezpečí zaplavení). K čerpání vody z vrtů s maximálním ponorem 150 m a max. obsahem písku 50 g/m3.

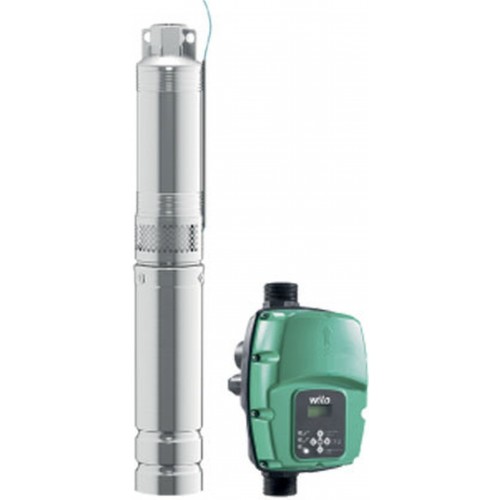

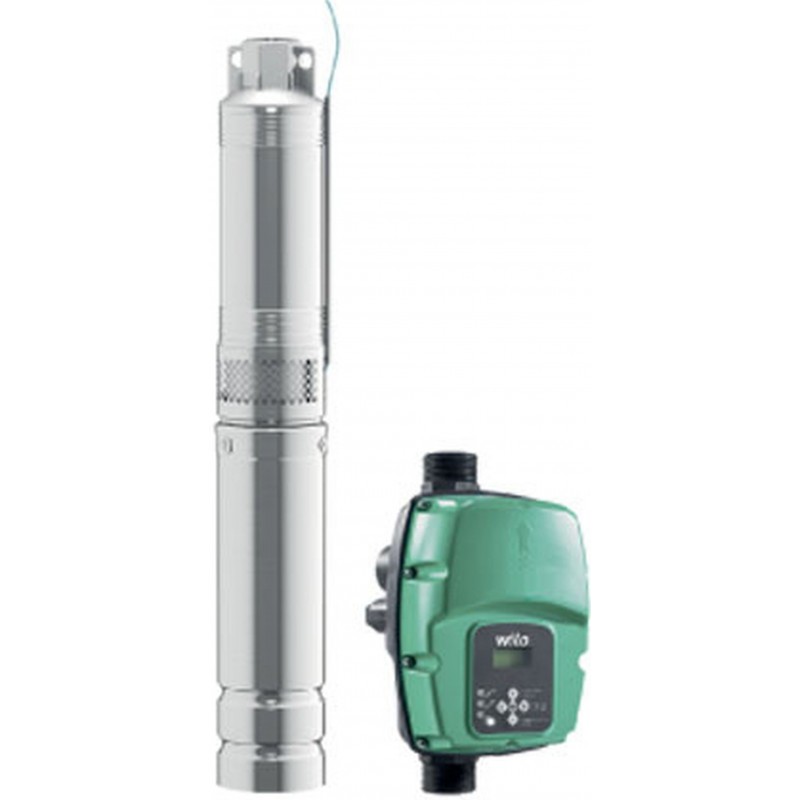

Obsah dodávky:
• Hydraulika + motor smontováno
• Frekvenční měnič (FC)
• Přípojný kabel vhodný pro pitnou vodu
• Návod k montáži a obsluze

Provozní údaje:
• Max. dopravní výška: 150 m
• Přípojka trubky na výtlaku: Rp 1
• Maximální provozní tlak: 40 bar
• Třída krytí: IP58
• Maximální hloubka ponoru: 15.00 m
• Min. teplota média: 3 °C
• Max. teplota média: 35 °C
• Hmotnost netto cca: 5 kg

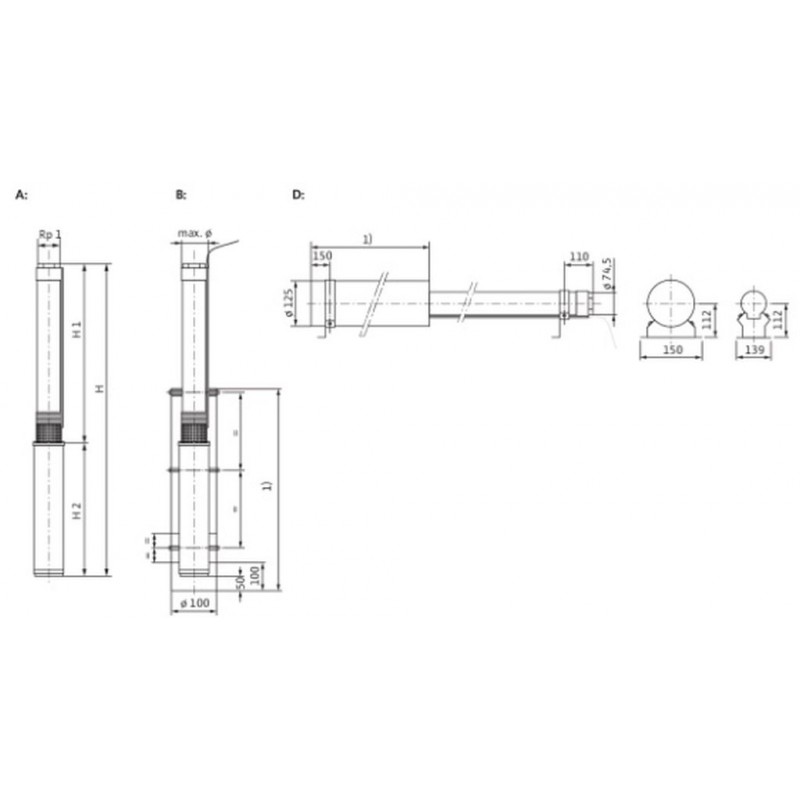

• Výška bez obalu: 81 mm
• Celková délka: 571.0 mm
• Šířka bez obalu: 81.0 mm

Údaje o motoru:
• Síťová přípojka: 1~230 V, 50/60 Hz
• Mechanický jmenovitý výkon motoru: 1.50 kW
• Jmenovitý proud: 14.50 A
• Druh startu: Přímý online (DOL)
• Výkonnostní faktor: 0.60
• Max. četnost spínání: 30 1/h
• Průměr motoru: 76.2 mm

Materiály:
• Skříň čerpadla: 1.4301, X5CrNi18-10
• Materiál motoru: 1.4301, X5CrNi18-10
• Hřídel: 1.4104, X14CrMoS17
• Oběžné kolo: PC Polycarbonate

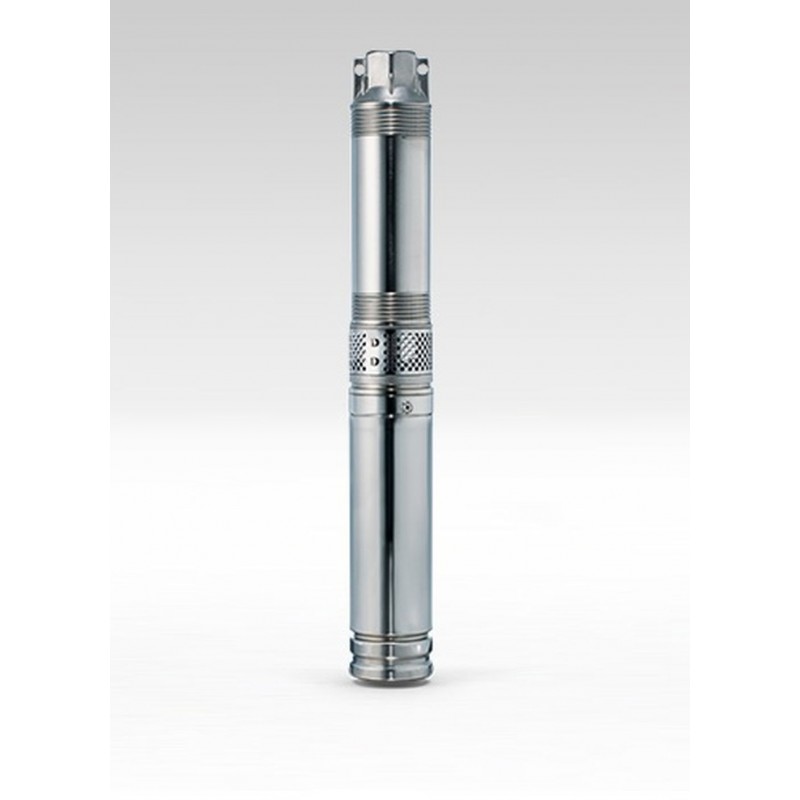

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
