WILO Stratos MAXO 25/0,5-8 PN10-R7 oběhové čerpadlo 2217894

Popis

Prémiová varianta chytrého čerpadla Wilo-Stratos MAXO-R7

Vysoce účinné inline mokroběžné čerpadlo s elektronicky komutovaným motorem a elektronickým nastavením výkonu. Lze použít pro topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi ? 0,17 a ? 0,19.

Regulační režimy:
• Permanentní, automatické přizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus (nastavení z výroby). Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.
• Konstantní teplota (T-const.)
• Konstantní teplotní rozdíl (dT-const.)
• Optimalizace čerpaného množství podávacího čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).
• Konstantní čerpané množství (Q-const.)
• Řízení dle diferenčního tlaku dp-c ve vzdáleném bodě v potrubní síti (regulace špatného bodu)
• Konstantní diferenční tlak (dp-c)
• Variabilní diferenční tlak (dp-v) s volitelnou možností zadání nominálních provozních bodů
• Konstantní otáčky (n-const.)
• Uživatelem definovaná regulace PID

Funkce:
• Měření množství tepla (možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Evidence množství chladu (možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Automatické vypnutí čerpadla při zaznamenání nulového průtoku (No-Flow Stop)
• Přepnutí mezi ohřevným a chladicím provozem (automaticky, externě nebo manuálně) (automaticky, možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.)
• Provozní režimy zdvojených čerpadel: Paralelní provoz s optimalizací účinnosti pro dp-c a dp-v, hlavní/záložní režim
• Uložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení)
• Zobrazení hlášení poruchy/varovného hlášenítiskacími písmeny včetně doporučení k nápravě
• Funkce odvzdušnění k automatickému odvětrávání komory rotoru
• Automatický útlumový režim (možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Automatická odblokovací funkce a integrovaná plná ochrana motoru
• Detekce chodu nasucho

Zobrazení:
• Regulační režim
• Požadovaná hodnota
• Čerpané množství
• Teplota (možné s doplňkovým teplotním čidlem čerpaného média Wilo)

Technické údaje:

Hydraulické údaje
• Maximální provozní tlak PN: 10 bar
• Dopravní výška H max: 8,0 m
• Čerpací výkon Q max: 9,8 m3/h
• Minimální výška přítoku při 50 °C: 3 m
• Minimální výška přítoku při 95 °C: 10 m
• Minimální výška přítoku při 110 °C: 16 m
• Min. teplota média Tmin: -10 °C
• Max. teplota média Tmax: 90 °C
• Min. okolní teplota Tmin: -10 °C
• Max. okolní teplota Tmax: 40 °C

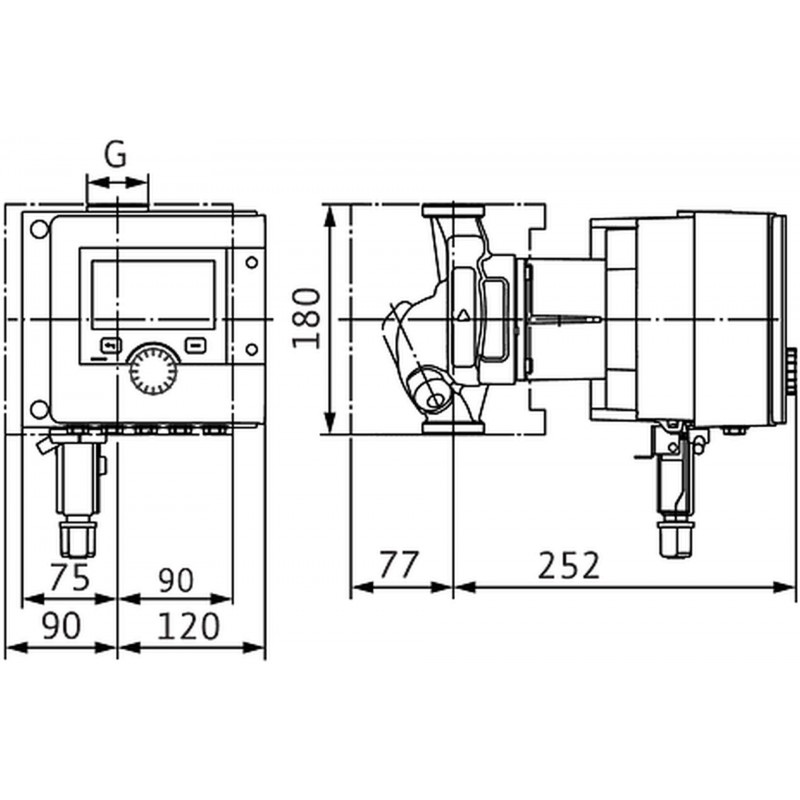

Rozměry pro instalaci
• Přípojka trubky na straně sání DNs: G 11
• Přípojka trubky na výtlaku DNd: G 11
• Konstrukční délka: 180 mm

Údaje o motoru
• Index energetické účinnosti (EEI): 0.19
• Síťová přípojka: 1~230 V ±10%, 50/60 Hz
• Jmenovitý proud IN: 0,11 A
• Jmenovitý proud IN: 1,05 A
• Jmenovitý výkon P2: 133 W
• Min. otáčky nmin: 750 1/min
• Max. otáčky nmax: 3600 1/min
• Příkon (min) P1 min: 7 W
• Příkon P1 max: 160 W
• Rušivé vyzařování: EN 61800-3;2004+A1;2012 / obytné prostředí (C1)
• Odolnost proti rušení: EN 61800-3;2004+A1;2012 / průmyslové prostředí (C2)
• Izolační třída: F
• Třída krytí: IPX4D
• Šroubení kabelu: 5 x M16x1.5

ILUSTRAČNÍ FOTO
