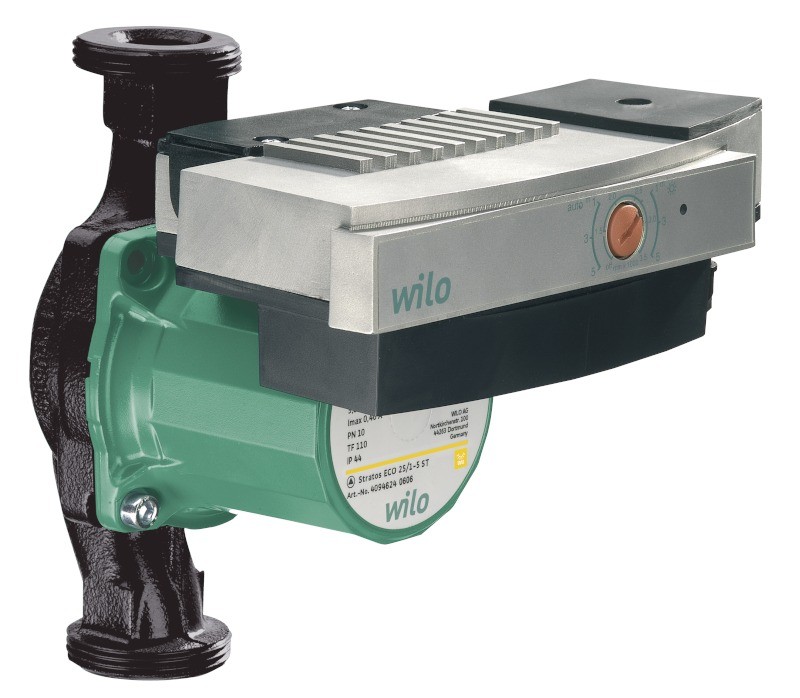

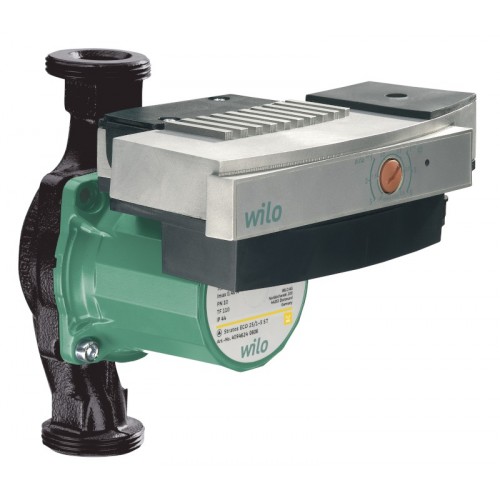

WILO Stratos Čerpdalo oběhové ECO-STG 25/1-5-RG, 4094625

Popis

WILO Stratos Čerpdalo oběhové ECO-STG 25/1-5-RG 4094625

Typ konstrukce
Mokroběžné oběhové čerpadlo s připojením na závit, EC motorem a automatickým přizpůsobováním výkonu

Použití
Primární oběh solárních a geotermických zařízení

Typový klíč
Příklad: Wilo-Stratos ECO-STG 25/1-5
Stratos ECO Čerpadlo s vysokou účinností (čerpadlo na závit), elektronicky regulované
-STG Provedení pro solární a geotermické aplikace
25/ Jmenovitá světlost přípojky
1-5 Rozsah jmenovité dopravní výšky [m]

Zvláštnosti/přednosti výrobku
Úspora proudu až 80 % v porovnání s neregulovanými oběhovými čerpadly
Min. elektrický příkon pouze 5,8 wattů
Třikrát vyšší rozběhový moment než u běžných oběhových čerpadel
Skříň čerpadla s kataforézním lakováním (KTL) pro zamezení vzniku koroze při tvorbě kondenzní vody
Přípojka na automatické řízení objektu: Pro napojení na externí monitorovací jednotky (např. automatické řízení objektu nebo zařízení DDC)
Provedení RG s pouzdrem z červeného bronzu

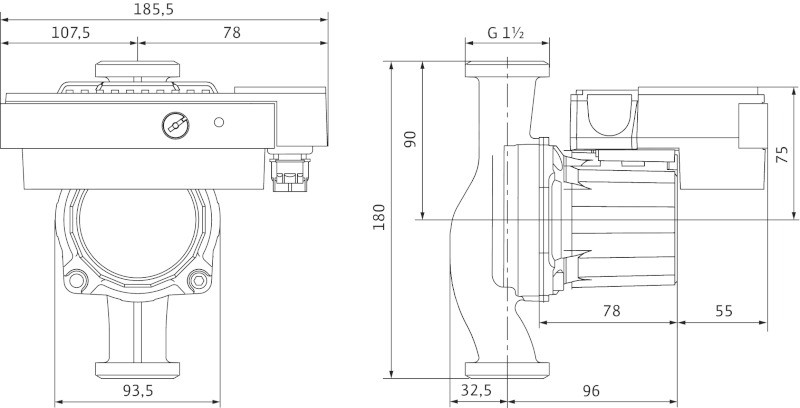

Provedení 130 s konstrukční délkou 130 mm

Technické údaje
Čerpací výkon Q max 2,5 m3/h;
dopravní výška Hmax 5 m
Přípust. teplotní rozmezí +15 °C až +110 °C
Síťová přípojka 1~230 V, 50 Hz
Způsob ochrany IP 44
Šroubení Rp1/2, Rp 1
Max. provozní tlak 10°barů

Vybavení/funkce
Provozní režimy
Režim pevných otáček (n=konstantní)

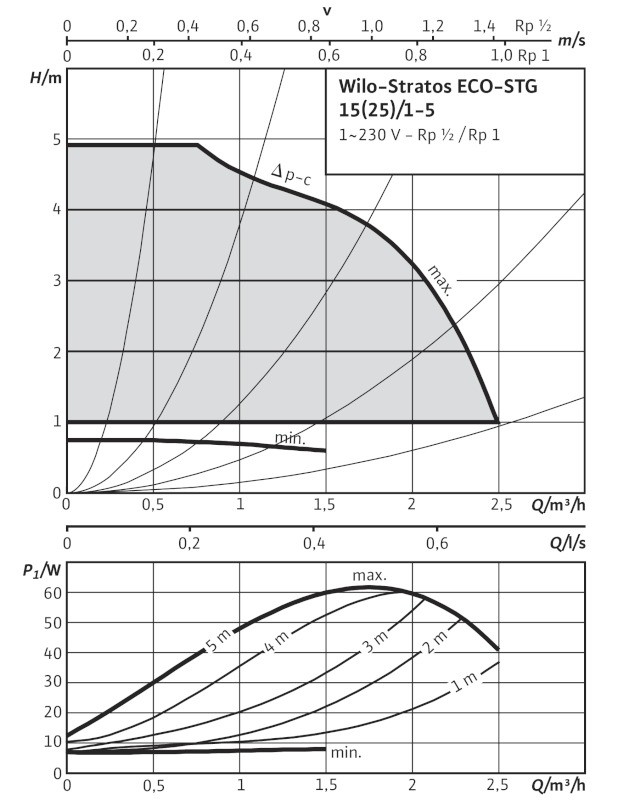

?p-c pro konstantní diferenční tlak

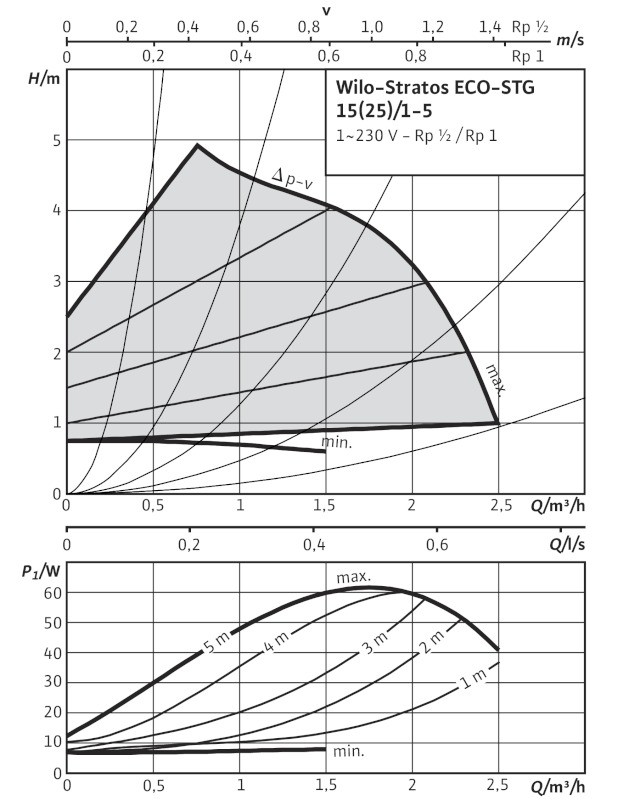

?p-v pro variabilní diferenční tlak
Manuální funkce
Nastavování provozního režimu
Nastavování požadované hodnoty diferenčního tlaku
Nastavení automatického spouštěcího provozu
Nastavování otáček (manuální režim)
Automatické funkce
Plynulé přizpůsobování výkonu v závislosti na provozním režimu
Automatický útlumový režim
Funkce odblokování
Měkký start
Safety Control

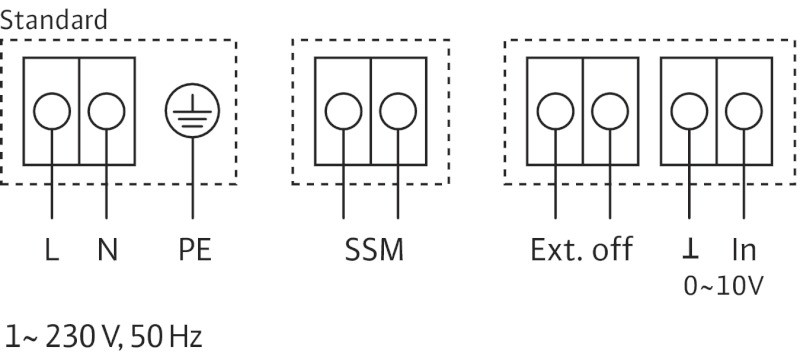

Externí řídicí funkce
Řídicí vstup „Přednost vyp.“
Řídicí vstup „Analog In 0 - 10 V“ (dálková regulace otáček)
Řídicí vstup „Analog In 0 - 10 V“ (dálková regulace požadované hodnoty)
Signální a zobrazovací funkce
Souhrnné poruchové hlášení (beznapěťový rozpínací kontakt)
Poruchová kontrolka
Vybavení
Nástavec na klíč na tělese čerpadla
Možnost kabelové průchodky z obou stran
Rychlé připojení díky pružinovým svorkám
Motor odolný vůči zablokování

Materiály
Skříň čerpadla: šedá litina (červený bronz u provedení...-RG)
Tepelná izolace: polypropylen
Hřídel: ušlechtilá ocel
Ložisko: uhlík, impregnovaný kovem
Oběžné kolo: plast

Obsah dodávky
Čerpadlo
Těsnění
Návod k montáži a obsluze

Možnosti
Stratos ECO-STG ...-130: Provedení s krátkou konstrukční délkou 130 mm
Stratos ECO-STG ...-RG: Provedení se skříní z červeného bronzu

Příslušenství
Šroubení
Vyrovnávací kusy

Obrázky se mohou lišit od originálního produktu/položky.
