WILO Rexa MINI3-V04.09/M05-523/A-10M Kalové čerpadlo s plovákovým spínačem 3094009
Popis
Ponorné čerpadlo pro pevnou a mobilní instalaci do mokrého
prostředí v přerušovaném provozu.
Pro čerpání v domovních oblastech:
- Odpadní voda bez obsahu fekálií
- splaškových vod (s malým množstvím písku a štěrku)
- Čerpadlo na odpadní vodu s oběžným kolem s volným průtokem a
svislým připojením na závit. Skříň hydrauliky z šedé litiny, oběžné
kolo z plastu. Povrchově chlazený 1~ motor s integrovaným
provozním kondenzátorem a automaticky spínací tepelnou ochranou
motoru. Skříň motoru z nerezové oceli. Olejem naplněná těsnicí
komora s dvojitým těsněním: na straně motoru je hřídelový těsnicí
kroužek, na straně čerpadla mechanická ucpávka. Odpojitelný
přívodní kabel s plovákovým spínačem a nainstalovanou zástrčkou
(CEE 7/7).
Oznámení: Je-li čerpadlo instalováno v šachtě DrainLift WS 50, lze
čerpat odpadní vodu s fekáliemi. Zařízení má schválení podle EN
12050-1.
Hydraulické údaje:
- Maximální provozní tlak p: 1 bar
- Výtlačné hrdlo: G 11
- Volný průchod oběžným kolem hydrauliky: 40 mm
- Druh konstrukce oběhového kola: Oběžné kolo s volným průtokem
- Max. ponor: 7 m
- Max. dopravní výška Hmax: 9,0 m
- Max. čerpací výkon Qmax: 19,0 m3/h
- Min. teplota média Tmin: 3 °C
- Max. teplota média Tmax : 40 °C
- Min. okolní teplota Tmin: 3 °C
- Max. okolní teplota Tmax : 40 °C
Údaje o motoru:
- Síťová přípojka: 1~230 V, 50 Hz
- Tolerance napětí: ±10 %
- Jmenovitý výkon motoru P2: 0,5 kW
- Příkon P1 max: 0,73 kW
- Jmenovitý proud IN: 3,3 A
- Rozběhový proud I: 7,2 A
- Provozní režim (ponořený): S1
- Provozní režim (vynořený): S3-20%
- Jmenovité otáčky n: 2900 1/min
- Výkonnostní faktor cos ? : 0.99
- Druh startu: Přímý online (DOL)
- Počet pólů: 2
- Max. četnost spínání t: 30 1/h
- Izolační třída: F
- Třída krytí motoru: IP68
Kabel:
- Délka přívodního kabelu: 10 m
- Typ kabelu: H07RN-F
- Kabelová konstrukce 3G1 mm2
- Druh přívodního kabelu: Odpojitelná
Vybavení/funkce:
- Síťová zástrčka: CEE7/7 (Schuko)
- Plovákový spínač: ano
- Drtička: žádný
- Druh protiexplozní ochrany -
- Ochrana motoru Dvojkov
- Kontrola netěsnosti motoru: žádný
- Kontrola netěsnosti těsnicí komory: žádný
- Kontrola netěsnosti průsakové komory žádný
Materiály:
- Skříň čerpadla: šedá litina
- Oběžné kolo: PK-GF30
- Hřídel: Nerezová ocel
- Materiál těsnění na straně čerpadla: uhlík, impregnovaný syntetickou
pryskyřicí
- Materiál těsnění NBR
- Materiál motoru Nerezová ocel
Rozměry pro instalaci:
- Přípojka vstupu -
- Přípojka výstupu: G 11

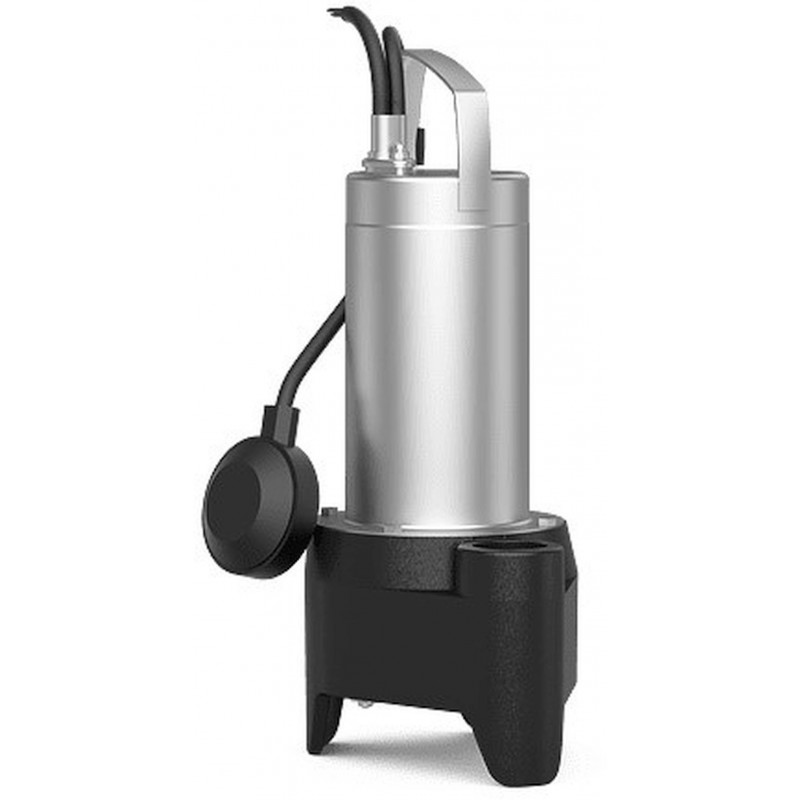

ilustrativní foto
Specifikace
Parametry | |
Příkon | 730 W |
Délka kabelu | 10 m |
Dopravní výška | 9 m |
Max. hloubka ponoru | 7 m |
Přípojka výtlaku | 1 1/2" |
Síťová přípojka | 1~230 V, 50 Hz |
Maximální průchodnost | 40 mm |
Plovák | S plovákem |
Jmenovitý tlak | 1 bar |
Max. průtok | 19 m3/h |
