WILO MHI 403 DM 1.4301 vysokotlaké horizontální čerpadlo 4024295

Popis

Vícestupňové horizontální, vysokotlaké odstředivé čerpadlo s normálním sáním, v blokové konstrukci s horizontálním nasávacím hrdlem a vertikálním výtlačným hrdlem.

Čerpadlo má kompaktní konstrukci s průběžnou hřídelí motor-čerpadlo a mechanickou ucpávkou nezávislou na směru otáčení.

Čerpadlo se hodí pro zásobování vodou a zvyšování tlaku, průmyslové oběhové systémy, výrobní vodu a chladicí okruhy. Lze ho používat také v myčkách a na zavlažování.

Zvláštnosti/přednosti výrobku:
• Prostorově nenáročné kompaktní blokové provedení
• Všechny části hydraulické soustavy přicházející do styku s médiem, jako jsou stupňové komory, oběžná a rozváděcí kola a skříně čerpadel jsou z nerezové oceli.
• Schválení pro pitnou vodu (KTW, WRAS) pro všechny součásti přicházející do styku s médiem (verze EPDM)

Obsah dodávky:
• Vícestupňové vysokotlaké odstředivé čerpadlo Wilo-Economy MHI
• Návod k montáži a obsluze

Informace o dimenzování
• Ochrana motoru pro trojfázový motor volitelně nebo zajistí zákazník na místě instalace.
• Jednofázový motor na střídavý proud je vybaven tepelnou ochranou motoru a kondenzátorem.

Materiály:
• Skříň čerpadla: 1.4301, X5CrNi18-10
• Oběžné kolo: 1.4301, X5CrNi18-10
• Mechanická ucpávka: BQ1E3GG

Provozní údaje:
• Min. teplota média: -15 °C
• Max. teplota média: 110 °C
• Maximální provozní tlak: 10 bar
• Výtlačné hrdlo: Rp 1
• Max. okolní teplota: 40 °C

Údaje o motoru

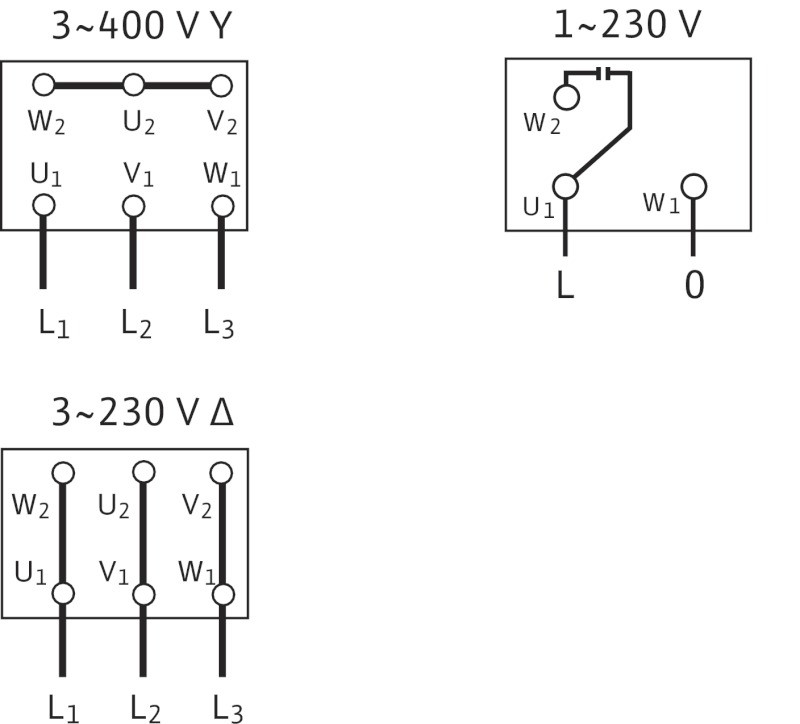

• Síťová přípojka: 3~400 V, 50 Hz
• Druh startu: Přímý online (DOL)
• Jmenovitý proud: 3.00 A
• Stupeň účinnosti motoru v m 50 %: 59
• Stupeň účinnosti motoru m 75 %: 64.3
• Stupeň účinnosti motoru m 100 %: 64.6
• Výkonnostní faktor: 0.77
• Třída krytí: IP54

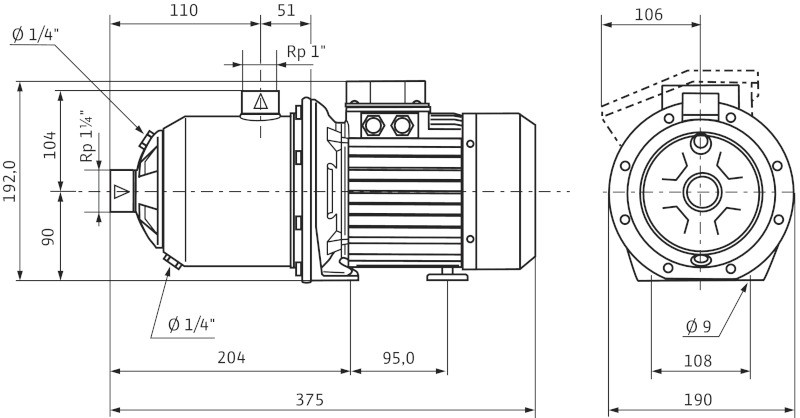

Rozměry pro instalaci
• Přípojka trubky na straně sání: Rp 1 1/4
• Přípojka trubky na výtlaku: Rp 1

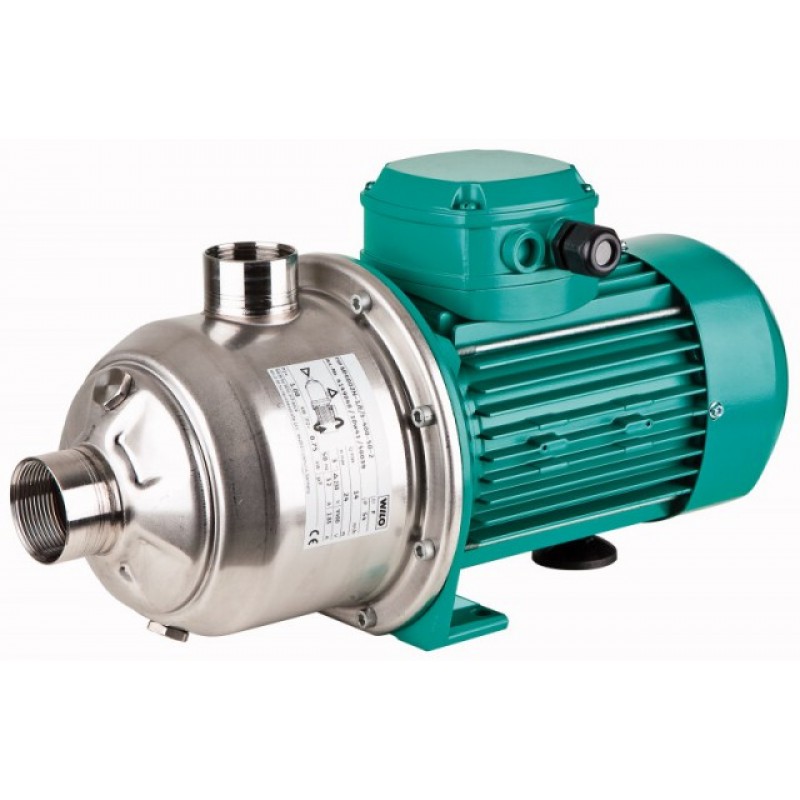

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
