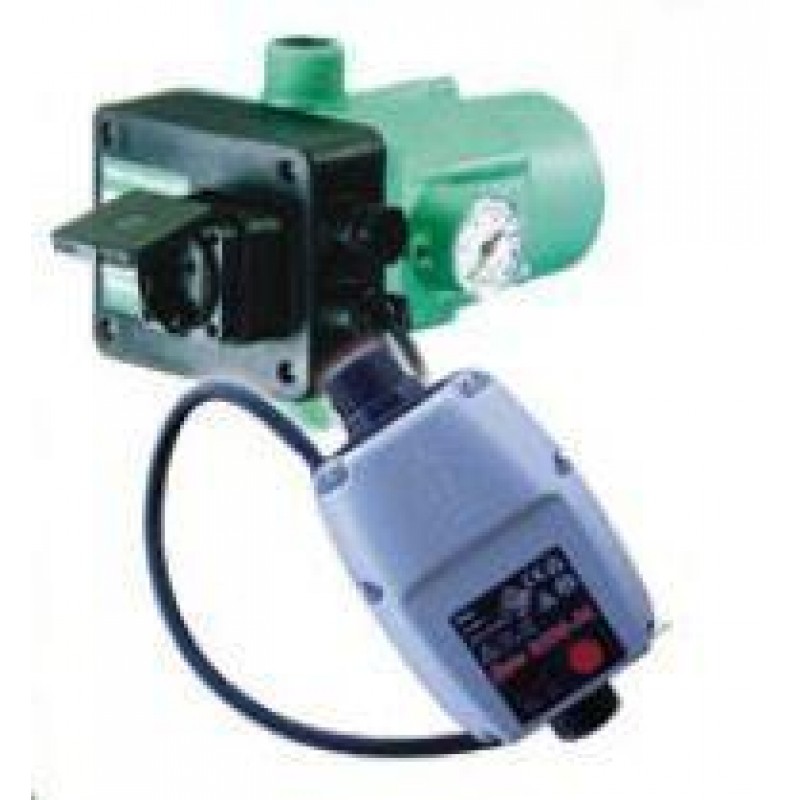

WILO Fluidcontrol EK- průtokový spínač s manometrem 4084035

Popis

WILO Fluidcontrol EK- průtokový spínač s manometrem 4084035

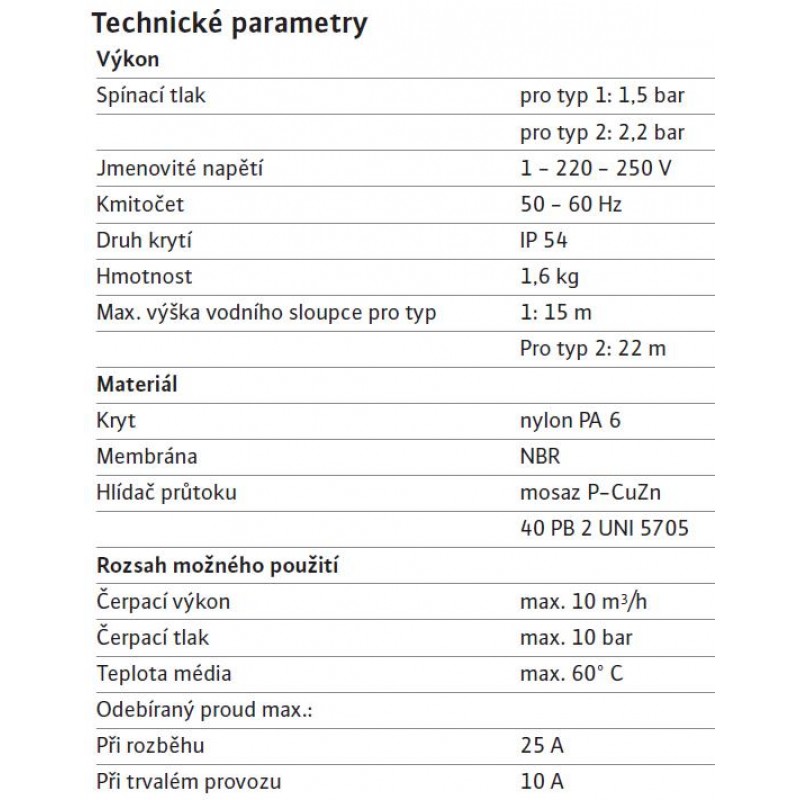

Technické parametry:
Výkon
Spínací tlak pro typ 1: 1,5 bar
pro typ 2: 2,2 bar
Jmenovité napětí 1 - 220 - 250 V
Kmitočet 50 - 60 Hz
Druh krytí IP 54
Hmotnost 1,6 kg
Max. výška vodního sloupce pro typ 1: 15 m
Pro typ 2: 22 m
Materiál
Kryt nylon PA 6
Membrána NBR
Hlídač průtoku mosaz P-CuZn
40 PB 2 UNI 5705
Rozsah možného použití
Čerpací výkon max. 10 m3 /h
Čerpací tlak max. 10 bar
Teplota média max. 60° C
Odebíraný proud max.:
Při rozběhu 25 A

Provedení

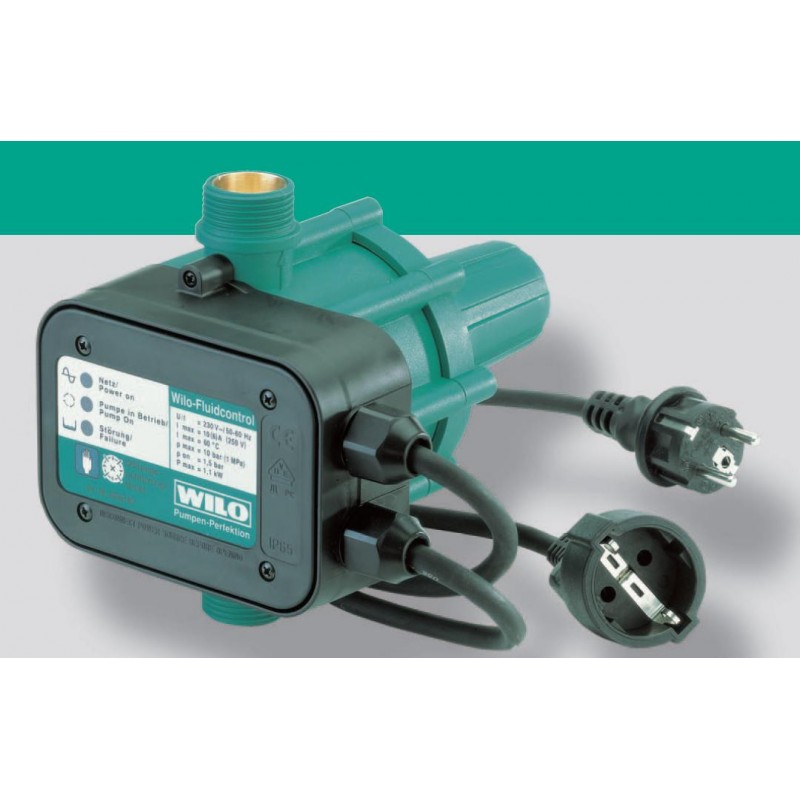

Wilo-Fluidcontrol 1-EK
Výr. č. 2 001 120

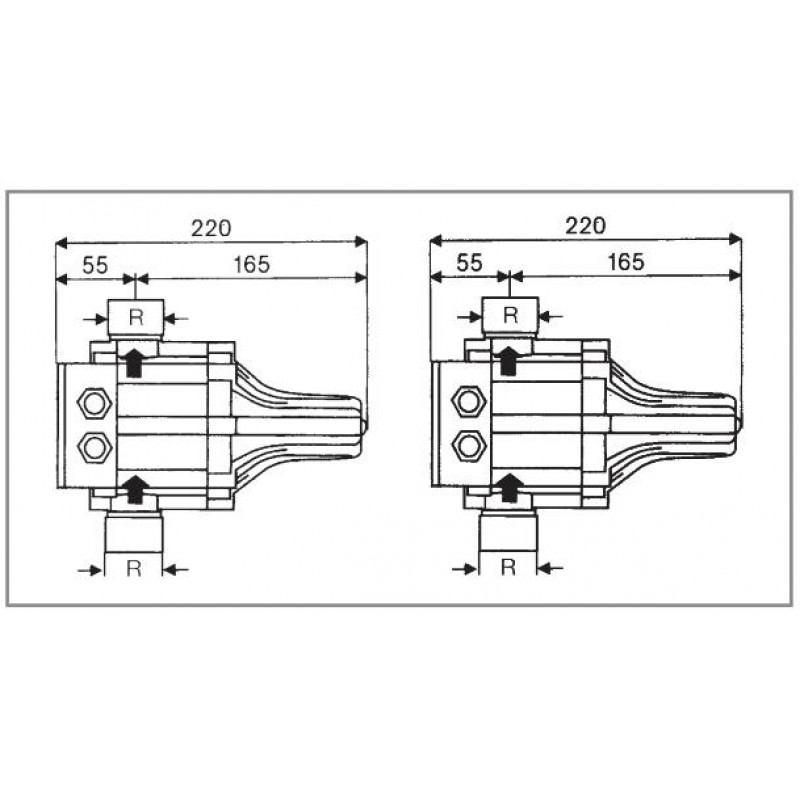

Elektronicky řízený hlídač tlaku a průtoku s ochranou proti nedostatku
vody a zpětnou klapkou. Provedení in-line se vstupem i výstupem
ve svislé ose a jednotlivými připojovacími závity G 1.. Včetně 2,5 metrového přívodního kabelu, prodlužovací spojky EK a kabelové spony
pro rychlou a bezpečnou montáž jednofázových čerpacích agregátů
opatřených kabelem a zástrčkou, schopných okamžitého zapojení.

Wilo-Fluidcontrol 1 Výr. č. 002 017 796
Stejné provedení jako předchozí, ale bez elektrického kabelu a bez
prodlužovaní zástrčky.

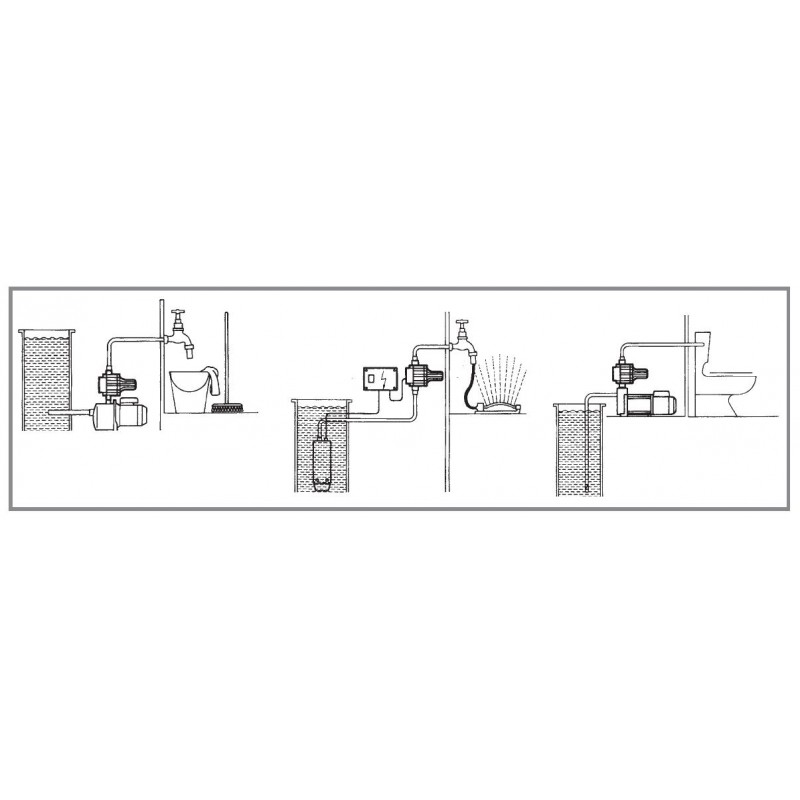

Použití
Automatická kontrola tlakových stanic a vodáren. Zapínání čerpacích
agregátů při předkročení z výroby nastaveného tlaku 1,5 resp. 2,2 bar
a vypínání agregátů se zpožděním po zastavení průtoku. Wilo-Fluidcontrol
chrání zařízení před chodem nasucho při nedostatečném nátoku
vody, při překročení povolené sací výšky i při netěsnostech potrubí
nebo jeho uzavření. Je nutno počítat s maximální využitelnou výškou za zařízením 15 resp. 22 metrů, podle použitého typu 1 nebo 2.

Výhody použití
– Jednoduchá montáž
– Díky obzvláště kompaktní konstrukci se hodí k použití na mnoha
místech
– Absolutně nehlučný chod vlivem omezení spínacího hluku
– Vysoká provozní spolehlivost díky elektronické signalizaci poruch
– Integrovaná ochrana čerpadla před nedostatkem vody
– Jednotlivá obsluha díky přehledné indikaci provozních stavů
– Není nutná přídavná membránová tlaková nádržka
– Perfektní ochrana proti korozi vlivem použití nerezavějících materiálů
– Kompletní elektrické propojení pro okamžité připojení a maximálně
rychlou instalaci (Wilo-Fluidcontrol EK)

Obrázky se mohou lišit od originálního produktu/položky.
