WILO Comfort-Vario COR-4 MHIE 403/VR Systém pro zvyšování tlaku vody 2523169

Popis

Kompaktní zařízení na zvyšování tlaku dle DIN 1988 a DIN EN 806 pro přímé nebo nepřímé připojení. Skládající se z paralelně zapojených, horizontálních vysokotlakých odstředivých čerpadel s normálním sáním, z nerezové oceli, v suchoběžném provedení, přičemž každé čerpadlo disponuje frekvenčním měničem. Připravené k okamžitému zapojení s potrubím z nerezové oceli namontované na základním rámu, vč. řídicího/regulačního přístroje se všemi potřebnými měřicími a ovládacími zařízeními.

Pro plně automatické zásobování vodou a zvyšování tlaku v obytných, kancelářských a správních budovách, v hotelech, nemocnicích, obchodních domech, stejně jako v průmyslových systémech.

Pro čerpání pitné a užitkové vody, chladicí vody, hasicí vody (kromě vody pro hasicí zařízení podle normy DIN 14462 a se schválením místních úřadů odpovědných za protipožární ochranu) nebo jiných užitkových vod, které nejsou chemicky ani mechanicky agresivní vůči použitým materiálům a neobsahují žádné abrazivní částice ani dlouhá vlákna.

Přípustná oblast použití
• Max. teplota média: 50 °C
• Max. okolní teplota: 40 °C
• Řízení: S frekvenčním měničem
• Max. provozní tlak: 10 bar
• Přípojka trubky na výtlaku: R 2 1/2
• Přípojka trubky na straně sání: R 2 1/2
• Počet stupňů: 3

Údaje o motoru
• Síťová přípojka: 3~400 V, 50/60 Hz
• Tolerance napětí: 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% %
• Izolační třída: F
• Třída krytí: IP54
• Mechanický jmenovitý výkon motoru: 1.10 kW
• Jmenovitý proud: 3.30 A
• Stupeň účinnosti motoru v ?m 50 %: 79
• Stupeň účinnosti motoru ?m 75 %: 82
• Stupeň účinnosti motoru ?m 100 %: 82.5

Materiály
• Skříň čerpadla: 1.4301, X5CrNi18-10
• Hřídel: 1.4301, X5CrNi18-10
• Oběžné kolo: 1.4301, X5CrNi18-10
• Materiál těsnění: EPDM
• Mechanická ucpávka: BQ1E3GG

Zvláštnosti/ přednosti výrobku:
• Robustní systém vyhovující všem požadavkům normy DIN 1988 (EN 806)
• Atest WRAS/ KTW čerpadel pro všechny součásti přicházející do styku s médiem (verze EPDM)
• Čerpadla konstrukční řady MHIE ve spojení se standardními motory třídy účinnosti IE2 dle normy IEC a vzduchem chlazeným integrovaným frekvenčním měničem
• Úspora energie díky nadprůměrně velké šířce regulačního pásma frekvenčního měniče od 25 Hz až do maximálně 60 Hz
• Nejvyšší kvalita regulace a nejjednodušší obsluha díky technologie červeného knoflíku
• Integrovaná detekce chodu nasucho s automatickým vypínáním při nedostatku vody (příslušenství sada WMS) prostřednictvím pole výkonových charakteristik regulační elektroniky motoru
• Mechanická ucpávka čerpadel nezávislá na směru otáčení
• Součásti přicházející do styku s médiem jsou odolné vůči korozi
• Řídicí / regulační přístroj VR s rozšířenými funkcemi, mikroprocesorem a LC displejem (podsvícené pozadí) pro zobrazení provozních dat, včetně analogových a digitálních vstupů a výstupů pro regulaci a propojení samostatných čerpadel s regulací otáček
• Kontrola a přednastavení optimálního pracovního rozsahu z výroby (včetně osvědčení o přejímací zkoušce podle EN10204 - 3.1)

Vybavení/ funkce:
• Vysokotlaká odstředivá čerpadla z nerezové oceli konstrukční řady MHIE
• Základní rám z elektrolyticky pozinkované oceli s výškově nastavitelnými tlumiči chvění k izolaci zvuků šířících se hmotou
• Uzavírací armatura na sací a výtlačné straně každého čerpadla
• Zpětná klapka na výtlačné straně každého čerpadla
• Membránová tlaková nádoba 8 l, PN16 vč. průtokové armatury dle DIN 4807, výtlačná strana
• Tlakový senzor (4-20 mA), výtlačná strana
• Manometr, výtlačná strana
• Automatické řízení čerpadla pomocí plně elektronického

Regulátoru Vario (VR) ve skříni z ocelového plechu, strukturovaný lak RAL 7035, druh krytí IP 54, který se skládá z interního napájení řídicího napětí, mikroprocesoru, analogových a digitálních vstupních a výstupních modulů, pro ovládání elektronických čerpadel s frekvenčním měničem.

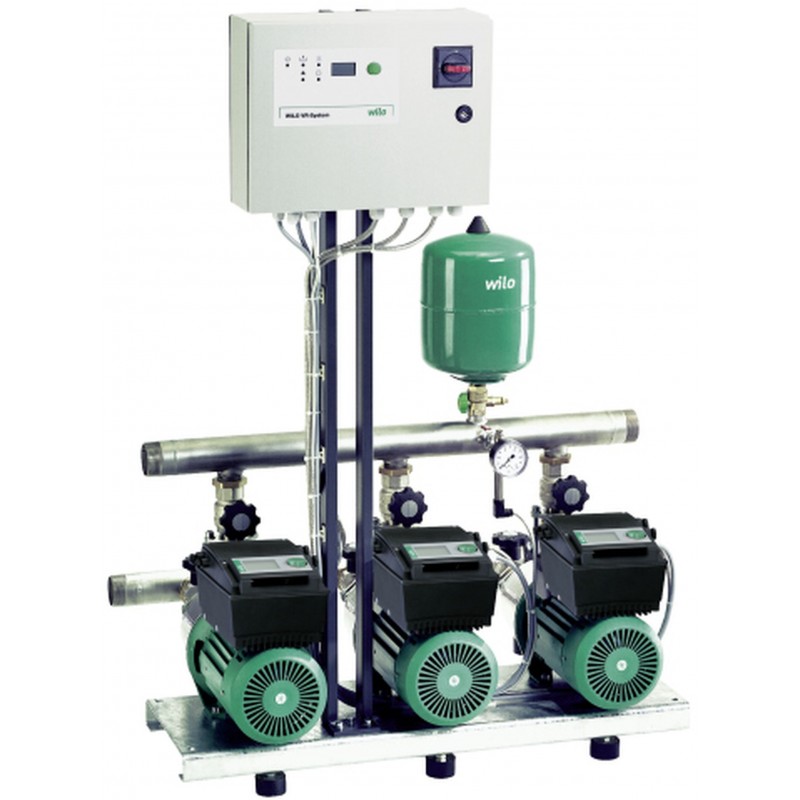

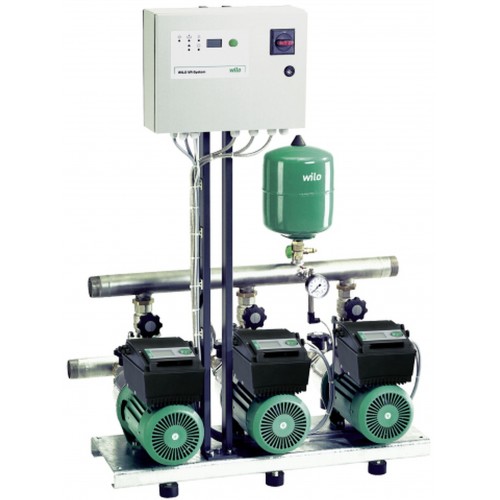

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
