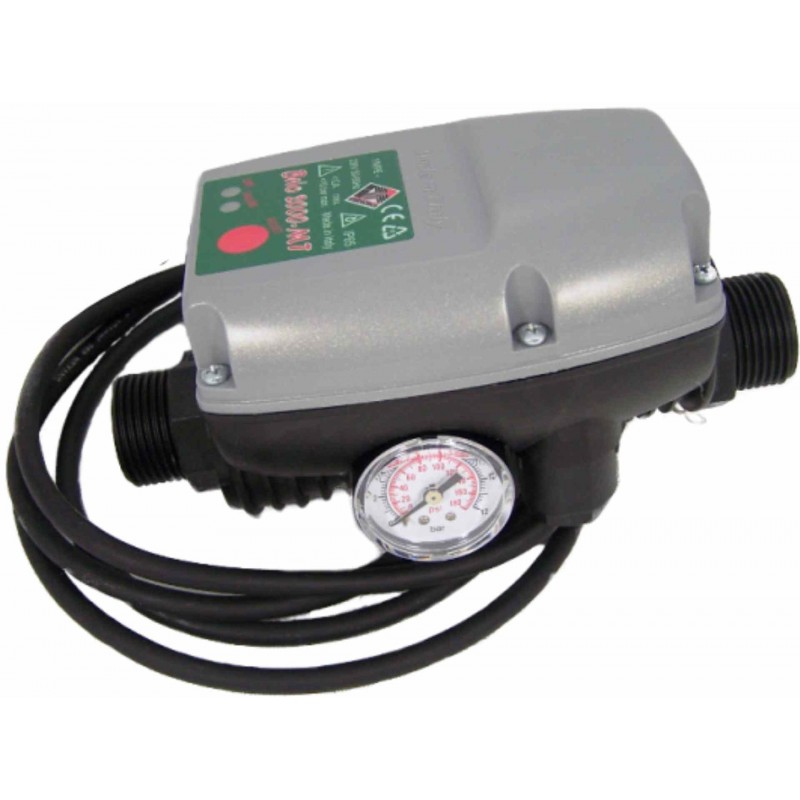

WILO Brio 2000 MT průtokový spínač s manometrem 2865609

Popis

Elektronicky řízený hlídač tlaku a průtoku pro jednofázová čerpadla

• Jednoduchá montáž
• Integrovaná zpětná klapka
• Možnost vertikální i horizontální instalace
• Možnost nastavení zapínacího tlaku 1 – 3,5 bar
• Integrovaná ochrana proti běhu na sucho
• Kontrolní manometr
• Automatický restart
• Krytí IP 65
• Integrované propojovací kabely

TECHNICKÉ PARAMETRY:
• Čerpané médium: čistá voda
• Maximální průtok: 4,8 m3/h
• Maximální provozní tlak: 10 bar
• Maximální teplota média: 55°C
• Jmenovité napětí: 1 x 230 V, 50 Hz
• Maximální proud: 12 A
• Připojovací rozměr: R 1

Výhody použití
• Díky obzvláště kompaktní konstrukci se hodí k použití na mnoha
místech
• Absolutně nehlučný chod vlivem omezení spínacího hluku
• Vysoká provozní spolehlivost díky elektronické signalizaci poruch
• Jednoduchá obsluha díky přehledné indikaci provozních stavů
• Není nutná přídavná membránová tlaková nádržka
• Perfektní ochrana proti korozi vlivem použití nerezavějících
materiálů
• Kompletní elektrické propojení pro okamžité připojení a maximálně
rychlou instalaci

Provedení:

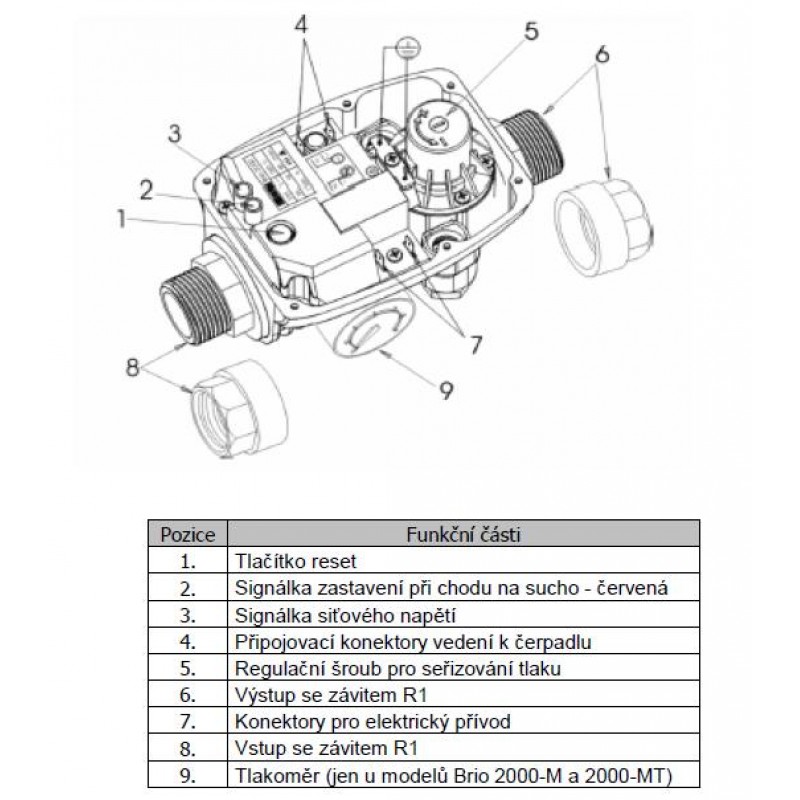

Elektronické spínací zařízení pracující na systému sledování průtoku. Zapíná a vypíná jednofázové čerpadlo na základě otevření a zavření kohoutku (realizace průtoku). Zároveň zajišťuje ochranu čerpadla proti běhu na sucho. Stálý tlak ve výtlačném potrubí je hlídán tlakovým čidlem které zajistí doplnění systému při poklesu pod zadaný tlak. Hodnotu zapínacího tlaku lze u tohoto spínače měnit v rozsahu cca 1 - 3,5 baru. Výhodou je také možnost montáže ve vertikální, ale i v horizontální poloze. Elektrickou montáž usnadňují dodávané připojovací kabely, včetně potřebných normovaných koncovek. Připojovací rozměry jsou v provedení in – line velikosti R 1“.

Použití:

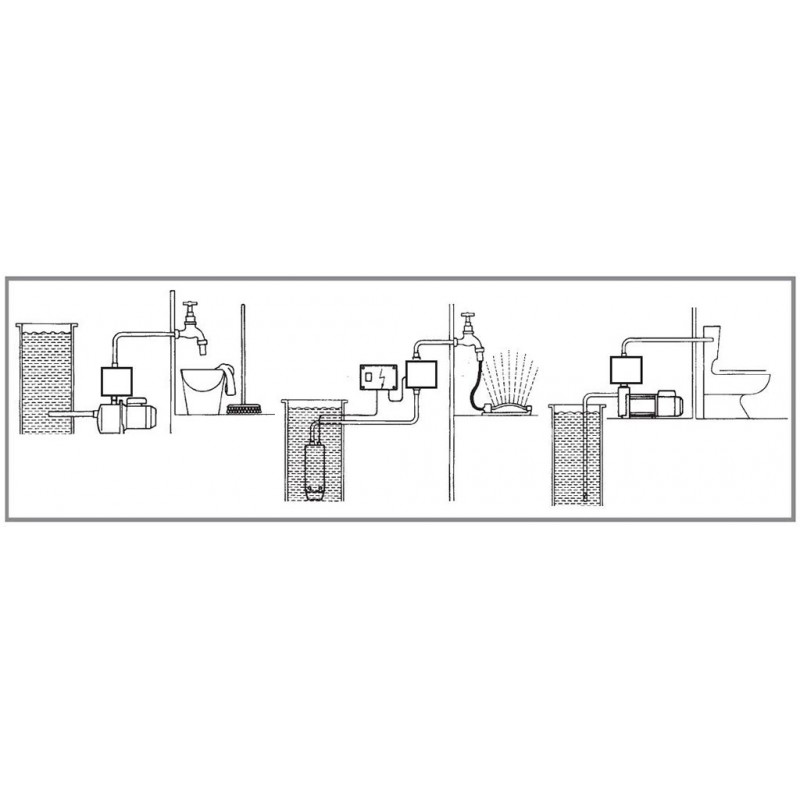

Jako spínací zařízení pro jednofázová čerpadla především u domácích vodáren. Vzhledem k systému zapnutí čerpadla s každým otevřením kohoutku a zároveň k omezené četnosti spínání asynchronních motorů (pohonů čerpadel) je tento typ vhodný pro systémy zavlažování a zalévání zahrad, mytí aut a hospodářských nástrojů, vyčerpávání objektů, nebo jako vodárna s příležitostným použitím (chaty, chalupy atd.). Celý systém je navržen pro řízení jednofázových motorů s napájením 1 x 230 V. Možnost použití pro třífázové typy je sice také možný, ale je třeba ho vždy konzultovat s dodavatelem zařízení ( využití pomocného relé). Je nutno počítat s maximální využitelnou výškou za zařízení dle nastaveného spínacího tlaku od 10 do 35 metrů.


ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
