VÝPRODEJ WILO Rain 3-45 EM zařízení pro využití dešťové vody 2551473 PO SERVISE, POUŽITÉ!!

Popis

  Wilo-RAIN3 je zařízení na využívání dešťové vody k úspoře pitné vody
  například pro zásobování toaletních zásobníků vodou nebo k
  zavlažování zahrady. Kompaktní a standardizovaná konstrukce podle
  EN 1717 a DIN 1989 v kombinaci s různými volitelnými možnostmi
  hydraulických přípojek zjednodušuje a zrychluje každou novou
  instalaci resp. každou výměnu. Intuitivní rozhraní dotykového LCD
  displeje s řadou inteligentních funkcí jako samoochranné rutiny také
  přispívá ke komfortu obsluhy a vysoké spolehlivosti.
Zvláštnosti/přednosti výrobku:
- Snadná instalace díky zařízení se zástrčkou a kompaktní konstrukci s
  různými možnostmi hydraulických přípojek
- Komfortní obsluha a funkce snadného nastavení díky jedinečné
  kombinaci intuitivního ovládání LCD dotykovou obrazovkou a četných
  funkcí
- Vysoká úroveň a spolehlivost díky integrovaným samoochranným
  rutinám
- Hygienická bezpečnost díky přednádrži s bezpečnostním zařízením
  vyhovující normám DIN 1989 a EN 1717
- Jednoduchá údržba s přímým přístupem k systémovým součástem
- Tichý provoz při instalaci v blízkosti obytných prostor
Vybavení/funkce:
- Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících        součástí:
- HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na
  základním rámu s tlumiči chvění
- 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem
- Třícestný ventil
- Kryt přední a zadní strany
- Připojení na straně výtlaku, hadice Rp 1"
- Připojení na straně sání, hadice Rp 1"
- Připojení pro síť komunálního zásobování vodou R 3"
- 1,5 m kabel síťové přípojky a zástrčka
- 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro
  monitorování hladiny dešťové vody v zásobní nádrži
- 4–20 mA snímač tlaku
- V přednádrži instalovaný senzor přepadu
- Akustický alarm
- K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo
  poruchové hlášení
- Elektronická řídicí jednotka s barevnou dotykovou obrazovkou LCD
Ovládání/displej:
- Displej na barevné dotykové obrazovce LCD
- Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku,
  provozní stav řídících rozhraní
- Protokolace 10 posledních poruch
Řízení:
Plně automatická regulace pro:
- HiMulti 3 P samonasávací odstředivé čerpadlo
- Nastavitelný vyvolávací tlak
- Provozní režimy zařízení (manuální nebo automatický)
- Přepínání třícestného ventilu mezi provozem na dešťovou vodu a mezi
  komunálním zásobování vodou
- Hlídání stavu naplnění cisterny
- Identifikace přepadu přednádrže
- Ochrana čerpadla proti běhu nasucho
- Podpora samonasávání
- Automatická výměna vody přednádrže
- Provozní a poruchová hlášení
- Volitelný externí alarm nebo poruchové hlášení
- Volitelné ponorné čerpadlo (cisternové čerpadlo)
Kontrola:
- Stav naplnění dešťové vody v zásobní nádrži díky 4–20 m senzoru
  stavu naplnění
- Aktuální tlak zásobování
- Ochrana čerpadla proti běhu nasucho
- Monitorování kontinuity kabelu senzoru
- Ochrana síťového napájení čerpadla pomocí jističe vedení
- Přepad přednádrže
Rozhraní:
- Relé pro volitelné ponorné čerpadlo
- K dispozici je beznapěťový kontakt pro externí alarm nebo poruchové
  hlášení do BMS
- Beznapěťový kontakt pro senzor k identifikaci přepadu a zpětného
  vzdutí
Volitelné příslušenství:
- Cisternové čerpadlo, Pro překonání tlakových ztrát kvůli příliš vysoké
  vzdálenosti nasávání (podle instalace) lze v zásobnících na dešťovou
  vodu použít ponorné čerpadlo.
- Externí alarm
- Senzor k identifikaci přepadu a zpětného vzdutí
Hydraulické údaje:
- Maximální provozní tlak PN 8 bar
- Výtlačné hrdlo G 1
- Doplňovací zařízení -
- Max. čerpací výkon Qmax 6,0 m3/h
- Optimální čerpací výkon Qopt 3,8 m3/h
- Max. dopravní výška Hmax 51,7 m
- Optimální dopravní výška Hopt 36,42 m
- Min. teplota média Tmin 3 °C
- Max. teplota média Tmax 30 °C
- Min. okolní teplota Tmin 5 °C
- Max. okolní teplota Tmax 40 °C
Údaje o motoru:
- Síťová přípojka 1~230 V, 50 Hz
- Výkon hřídele P2 (Q = max.) zvoleného oběžného kola * Počet
  čerpadel 800 W
- Jmenovité otáčky n 2900 1/min
- Jmenovitý proud IN 4,6 A
- Třída krytí motoru X4
- Izolační třída F
Materiály:
- Skříň čerpadla PA6T/6I-GF40
- Oběžné kolo PPE/PS-GF30
- Hřídel Nerezová ocel
- Těsnění hřídele BVPFF
- Materiál stupňové komory PPE/PS-GF30
Rozměry pro instalaci:
- Hrubý objem nádrže V 10 l
- Hrubý objem membránové expanzní nádoby V 0 l
- Přípojka trubky na straně sání DNs G 1
- Přípojka trubky na výtlaku DNd G 1

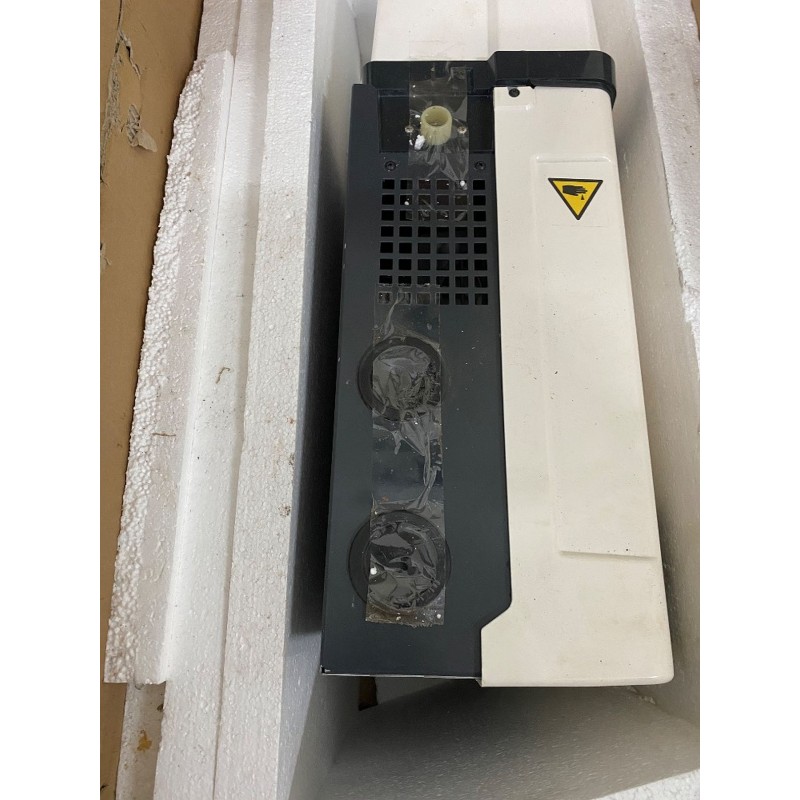

  ilustrativní foto
