ESBE VTC 311 / 55°C Plnící ventil, RP 3/4", DN: 20, KVS: 3,2 m3/h 51000200

Popis

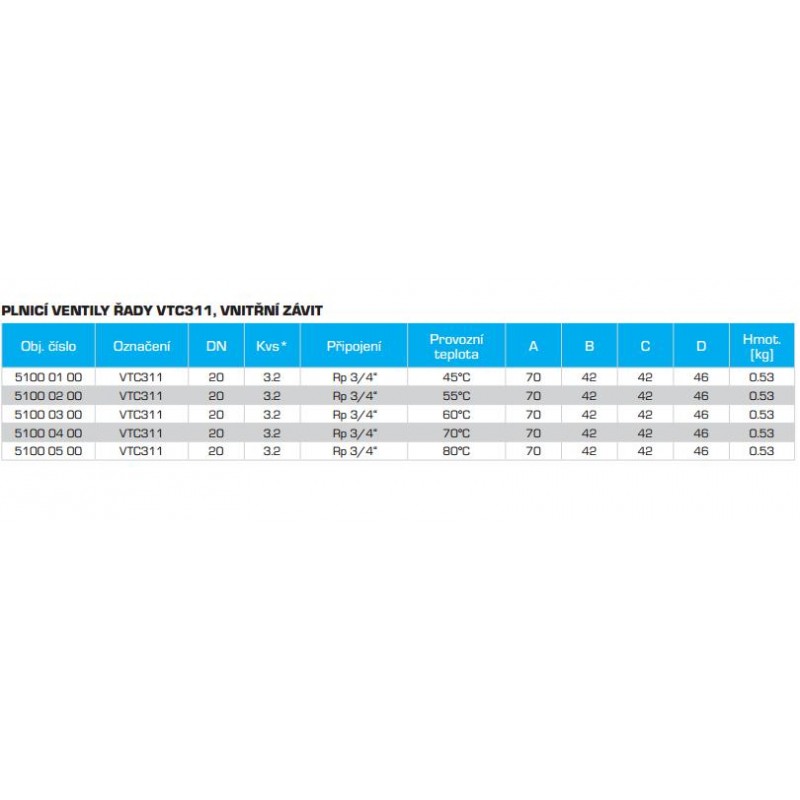

VTC 311 / 55°C, RP 3/4", DN: 20, KVS: 3,2 m3/h 51000200

Označení: VTC311
DN: 20
Kvs*: 3.2
Připojení: Rp 3/4"
Provozní tepota: 55°C

* Hodnota Kvs je udaná v m3/h a při tlakové ztrátě 1 bar.

Termostatické plnicí ventily řady VTC300 jsou používány k ochraně kotlů na pevná paliva do výkonu 30 kW proti nízkoteplotní korozi a k efektivnímu plnění akumulačních nádob.

POPIS
Kompaktní termostatické ventily řady VTC300 jsou vyrobeny k ochraně kotlů před nízkou teplotou ve zpátečce. Konstantní udržování vyšší teploty znamená vyšší účinnost kotle, minimalizaci dehtování a maximální prodloužení životnosti kotle. Ventily řady VTC300 jsou určeny do aplikací s výkonem kotle do 30 kW s plněním akumulačních nádob. Ventil lze instalovat buď na zpátečce ke kotli (teploty 45 °C, 55 °C, 60 °C, 70 °C nebo 80 °C), popřípadě k plnění akumulační nádob. První alternativa je znázorněna na příkladech instalace dole.

FUNKCE
Funkce ventilu je nezávislá na jeho poloze v aplikaci. Ventily jsou vybaveny termostatem, který začne otvírat vstup A při teplotách popsaných výše. K maximálnímu otevření vstupu A dochází při teplotě o 10 °C vyšší, než je spouštěcí teplota patrony. Je doporučeno použít v aplikaci vypínací ventily
k usnadnění případného servisu apod. Ventily řady VTC300 nevyžadují žádnou údržbu v případě nainstalování v aplikaci ve staardních podmínkách.

MÉDIUM
V médiu může být obsažen glykol v koncentraci max 50%. V případě příměsi glykolu je třeba vzít v úvahu jak změnu viskozity tak změnu tepelné vodivosti. Při koncentraci glykolu v rozmezí 30-50% je maximální výstupní průtok ventilem snížen o 30-40%. Nižší koncentrace nemá podstatnější vliv
na činnost.

SERVIS A ÚDRŽBA
Útlý a kompaktní design těla umožňuje velmi dobrou přístupnost pro instalaci ventilu. Pro všechny hlavní části ventilu jsou k dispozici náhradní díly. Výměnu dílu je možné realizovat bez nutnosti vymontovat ventil z aplikace.

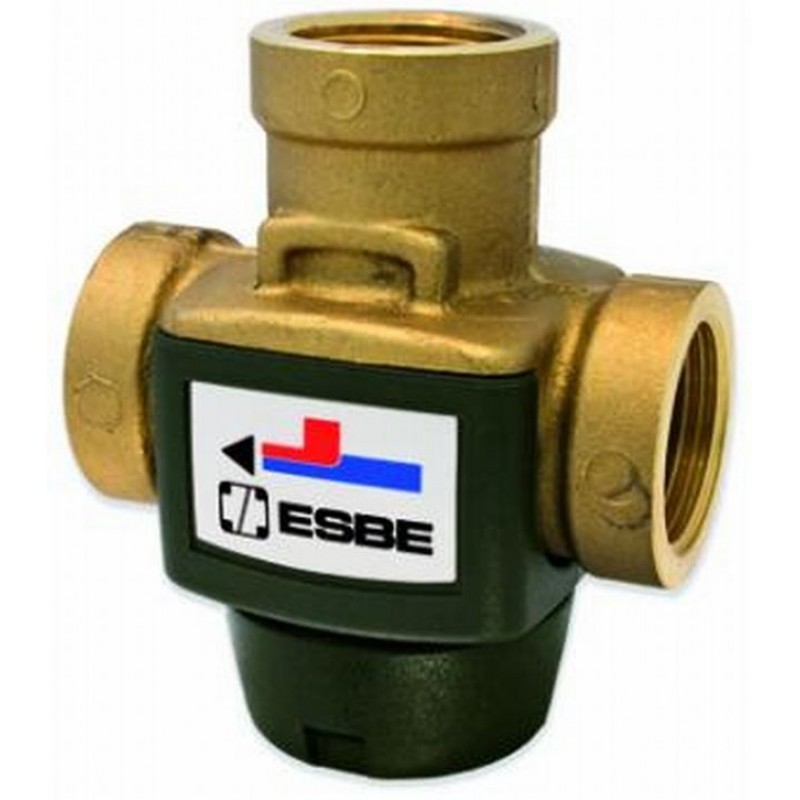

ILUSTRAČNÍ FOTO

Specifikace

Parametry
Závit	Vnitřní
Připojení	3/4"
