PROTHERM RAY AK 18K sestava kotle se zásobníkem TV 120l 0010015154

Popis

PROTHERM RAY AK 18K sestava kotle se zásobníkem TV 120l 0010015154

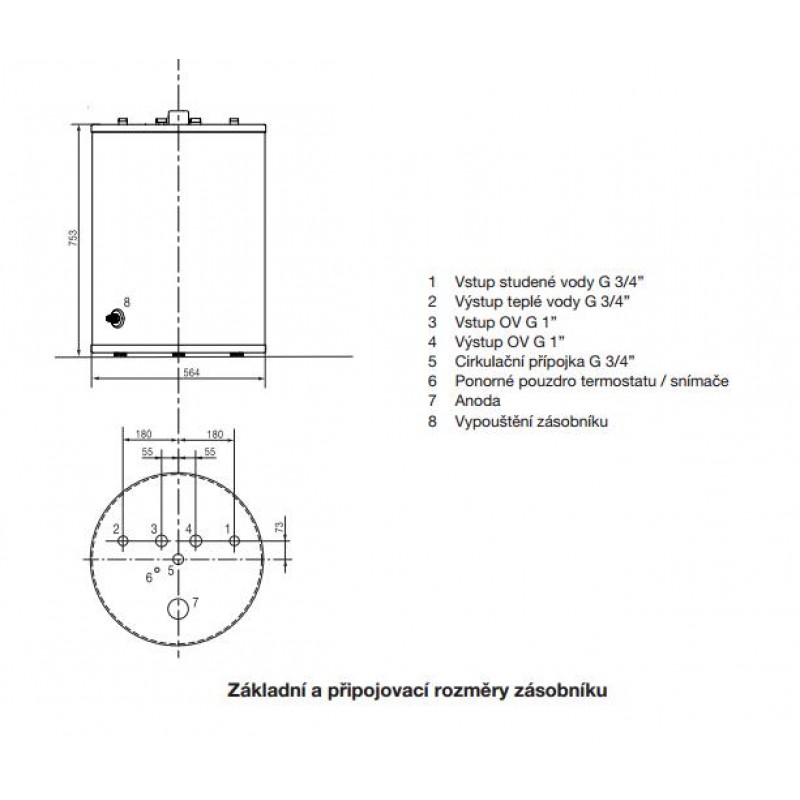

Sestava se skládá z elektrokotle Ray, externího zásobníku TV B120S o objemu 115 litrů a hydraulické propojovací soupravy 0020015570 (trojcestný ventil a NTC čidlo zásobníku). Zásobník se umísťuje pod kotel na zem.

Kotel RAY 12K:
Elektrokotle s  možností přípravy TV v externím zásobníku (trojcestný ventil pro připojení zásobníku je součást propojovacích sad), plynulá modulace výkonu, autodiagnostika, vestavěná ekvitermní regulace, 7l expanzní nádoba, čerpadlo, všechny bezpečnostní prvky, ochrana proti zamrznutí, digitální ovládání, výkonový stykač pro ovládáním signálem HDO, elektrické krytí IP40.

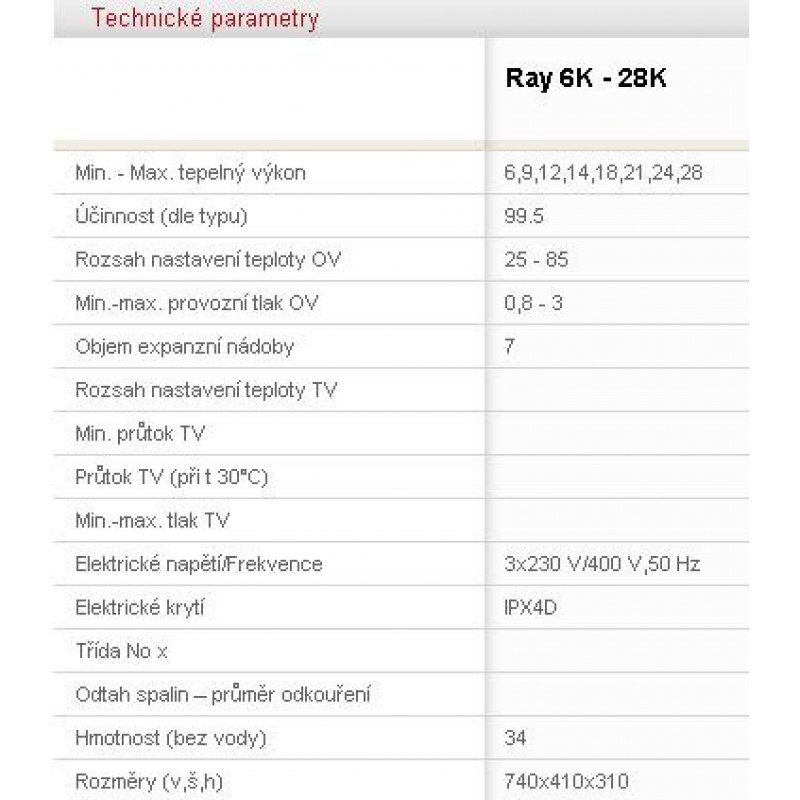

Technické parametry kotel:
Výkon: 2 - 12 kW
Účinnost: 99,5 %
Elektrické napětí: 3x230 V/400 V,50 Hz
Elektrické krytí: IPX4D
Výška: 740 mm
Šířka: 410 mm
Hloubka: 310 mm
Hmotnost bez vody: 34 kg

Nová řada závěsných elektrokotlů RAY nabízí moderní vytápění bytů a  rodinných domů. Provoz kotle je prakticky bezobslužný a  téměř bezhlučný. Kotle jsou již z výroby kompletně vybaveny všemi provozními a  bezpečnostními prvky včetně základní regulace. Oproti starším verzím elektrokotlů mají nové kotle RAY plynulou modulaci výkonu a vestavěnou ekvitermní regulaci.

Závěsný elektrokotel pro vytápění s možností propojení s externím zásobníkem teplé vody.
- plynulá modulace výkonu
- jednoduchá obsluha a autodiagnostika
- výkonový stykač pro ovládáním kotle signálem HDO.
- oběhové čerpadlo, expanzní nádoba OV, bezpečnostní prvky, ochrana proti zamrznutí
- vestavěná ekvitermní regulace (při zapojení venkovního čidla)
- možno připojit kotel přes odlehčovací relé

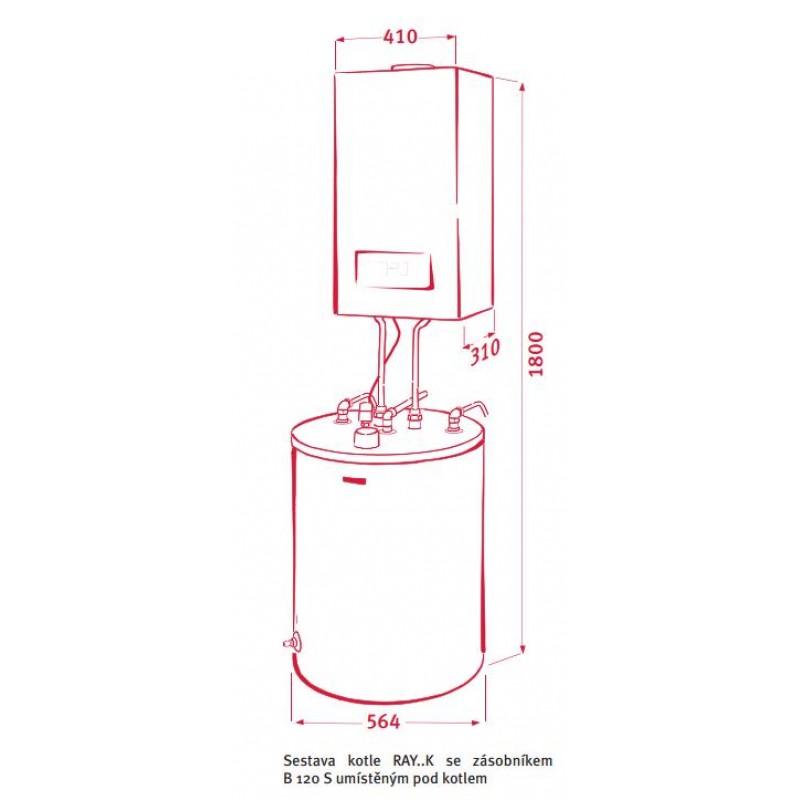

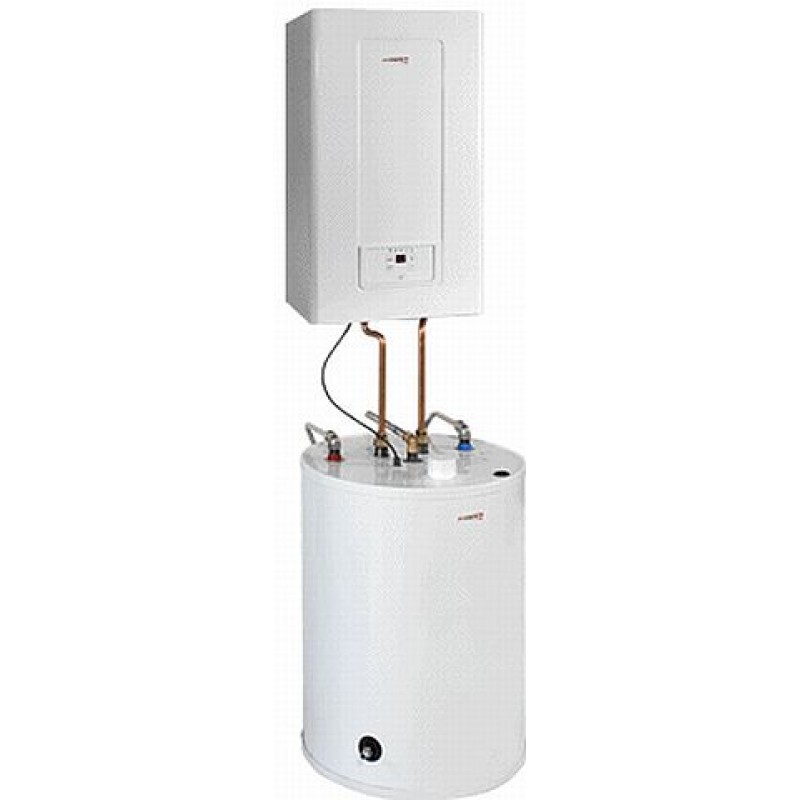

RAY a 120 l zásobník TV
Kombinace jednoho zásobníku 120 l a různých typů kotlů (6 - 28 kW).
Po propojení kotle s přídavným zásobníkem kotel automaticky řídí proces ohřevu vody do topného systému a ohřev vody v zásobníku. Uživatel si přímo na displeji kotle zvolí požadovanou teplotu pro topení i  teplotu vody v  zásobníku. Teplotní čidlo uvnitř zásobníku neustále předává informace kotli, který upřednostňuje ohřev zásobníku. V praxi to znamená, že při poklesu teploty vody v zásobníku cca o 4 °C pod nastavenou hodnotu, kotel automaticky přestaví trojcestný ventil do  polohy ohřevu zásobníku a plným výkonem nahřívá zásobník.Jednoduché a  efektivní řešení pro pokrytí potřeb tepla vytápěného prostoru a zároveň dostatek teplé vody pro běžnou celodenní spotřebu domácnosti. Optimálně zvolená velikost zásobníku snižuje tepelné ztráty a zajistí dostatečně rychlý opětovný dohřev teplé vody.

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
