PROTHERM HelioSet 2.250C H beztlaký solární sytém pro přípravu TV, horizontální kolektory 0010011979

Popis

PROTHERM HelioSet 2.250C H beztlaký solární sytém pro přípravu TV, horizontální kolektory 0010011979

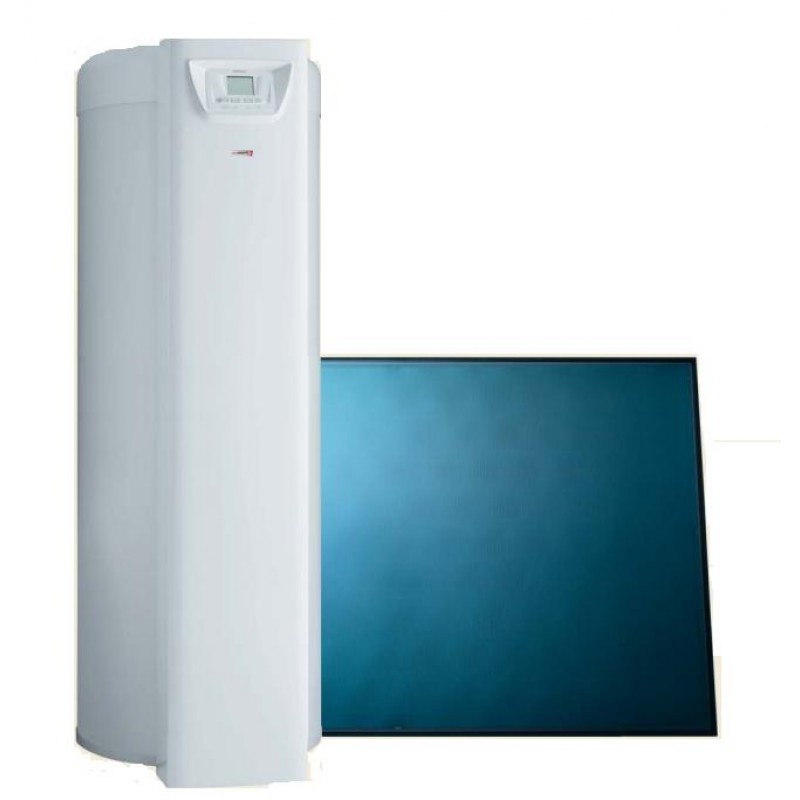

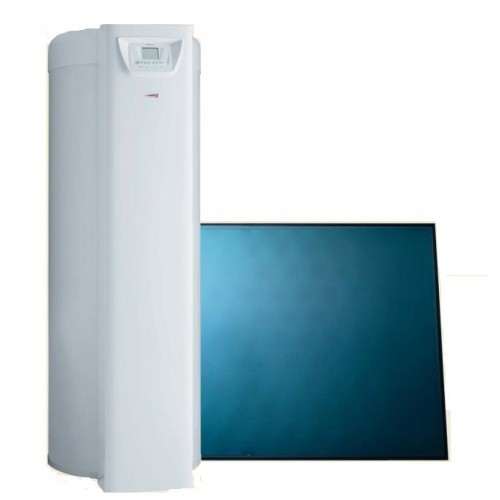

Beztlaký solární sytém pro přípravu teplé vody obsahující 2 horizontální kolektory HelioPlan SRD 2.3, solární bivalentní zásobník TV o objemu 250 l
S-FE 250/3 SC a základní montážní příslušenství (pro montáž na šikmou střechu).

HelioSet

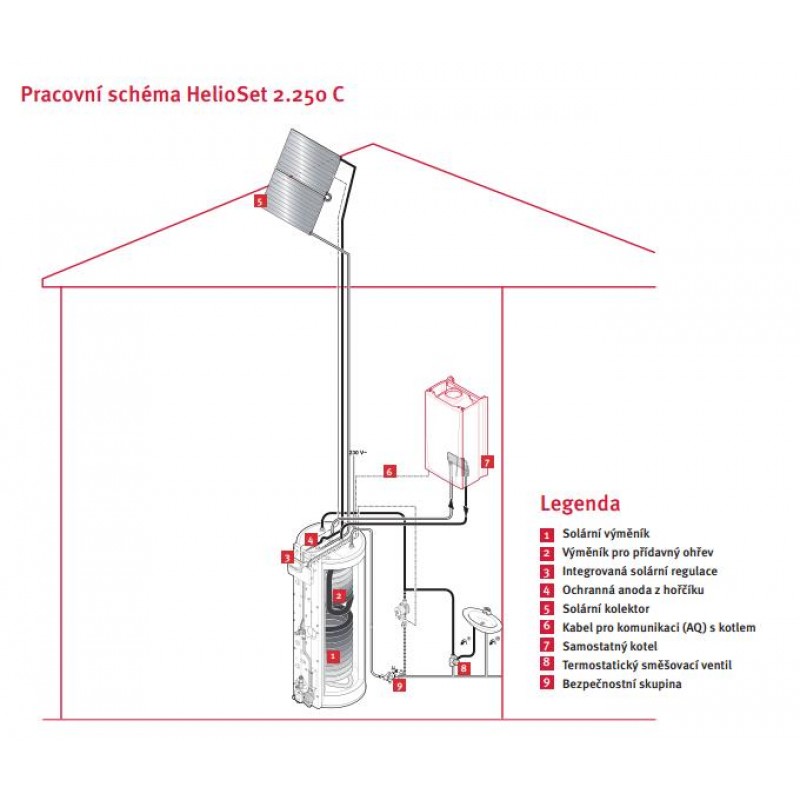

je beztlakový solární systém pro přípravu teplé vody s možným dodatečným ohřevem externím kotlem. V praxi to znamená, že po dosažení požadované teploty teplé vody steče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem. Bivalentní zásobník je se solárními panely propojen pružnou měděnou trubkou. Součástí zásobníku je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn solární kapalinou a tak při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. HelioSet může být kombinován se všemi typy systémových kotlů Protherm pro dohřev teplé vody.

Sestava HelioSet 2.250 CH obsahuje:
• bivalentní zásobník TV o objemu 250 l s integrovanou čerpadlovou skupinou a solárním regulátorem

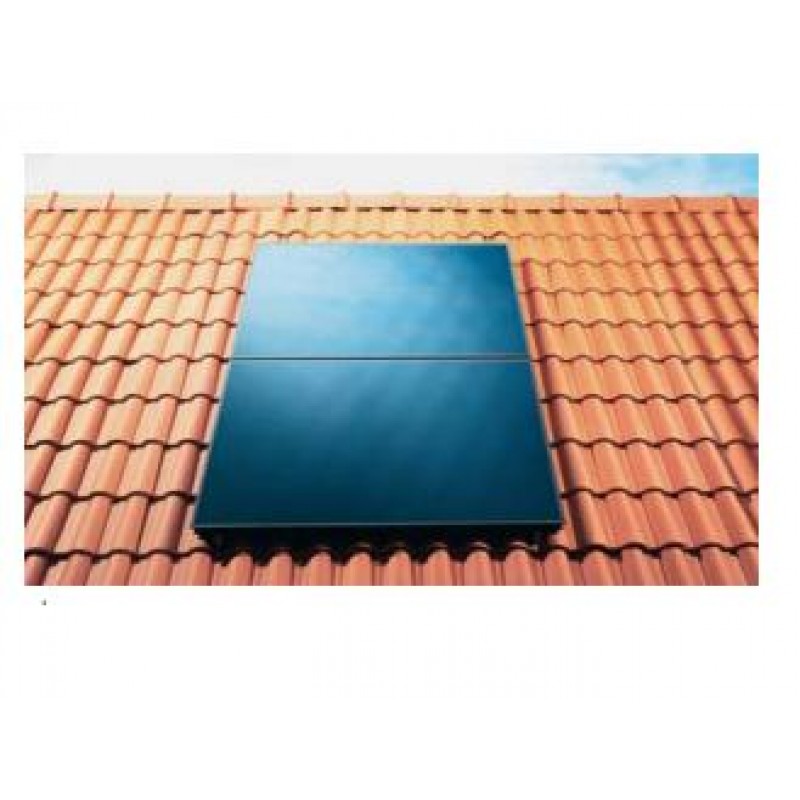

• 2x plochý horizontální kolektor HelioPlan SRD 2.3 pro montáž na šikmou střechu
• základní příslušenství pro montáž
Volitelné příslušenství:
• pružné propojovací solární trubky 2 v 1 10m nebo 20m
• střešní patky pro klasickou, rovnou nebo vlnitou střešní krytinu

Sestava HelioSet 2.250 CV obsahuje:
• bivalentní zásobník TV o objemu 250 l s integrovanou čerpadlovou skupinou a solárním regulátorem
• 2x plochý vertikální kolektory HelioPlan SRDV 2.3 pro montáž na šikmou nebo plochou střechu
• základní příslušenství pro montáž

Volitelné příslušenství:
• pružné propojovací solární trubky 2 v 1 10m nebo 20m
• hydraulické propojení vertikálních kolektorů
• sada montážních kolejnic pro vertikální kolektor
• střešní patky pro klasickou, rovnou nebo vlnitou střešní krytinu
• montážní stojany na plochou střechu
• zátěžové desky pro montážní stojany

(Střešní montážní příslušenství je nutno zvolit dle
typu použité střešní krytiny na šikmé střeše nebo je
možné použít „A“ konstrukce pro umístění na ploché
střeše.)

Výhody a přednosti:
• jednoduchá a rychlá montáž zásobníku a kolektorů včetně jejich propojení a elektroinstalace
• nenáročnost na prostor – systém nevyžaduje další komponenty, jako např. expanzní nádobu nebo odvzdušňovací prvky atd.

Podmínky instalace

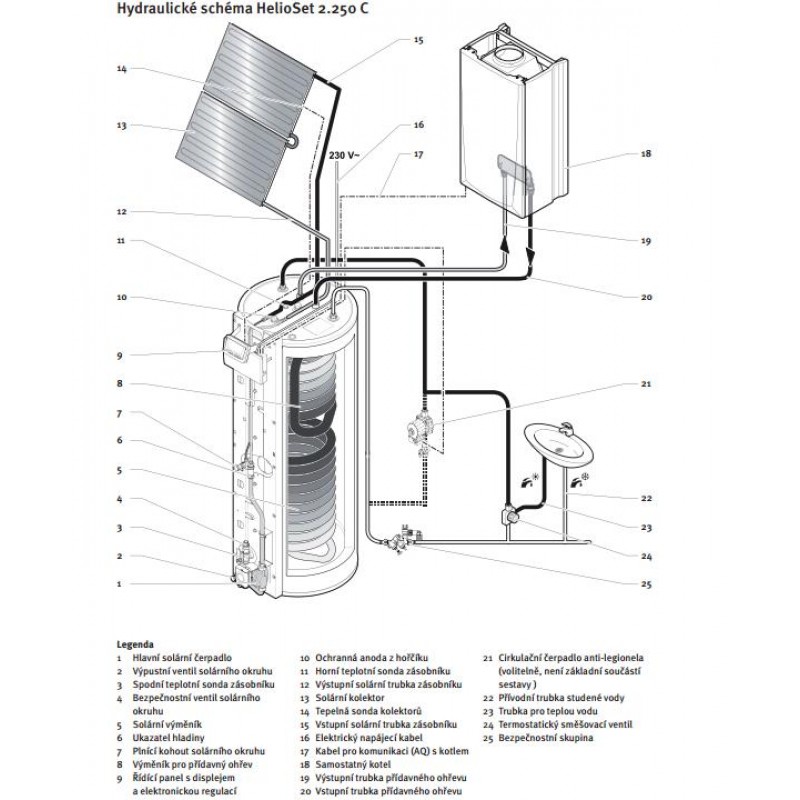

Pro propojení zásobníku se solárními kolektory jsou určeny solární trubice 2 v 1 s tepelnou izolací a kolektorovým čidlem (originální příslušenství Protherm). Dráha trubic musí dodržovat konstantní sklon alespoň 4% (4cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Solární kolektory musí být nainstalovány vyše než samotný zásobník. Celková délka trubek mezi kolektorem a zásobníkem (L1 + L2 + L3) nesmí překročit 40 m (20 m tam + 20 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m (po doplnění sadou přídavného
čerpadla až 12 m).

Integrovaná solární regulace - řídící jednotka
• řízení solárního čerpadla na základě rozdílu teplot v zásobníku a solárních kolektorech
• časové řízení dohřívání zásobníku (AQ*)
• V době běhu solárního okruhu je dočasně zamezený dohřev zásobníku dodatečným kotlem (AQ*)
• Funkce „Párty“ pro rychlý ohřev zásobníku mimo časového programu nahřívání zásobníku (AQ*)
• Jednorazový dohřev zásobníku mimo časový program nahřívání zásobníku (AQ*)
• Funkce „Prázdniny“ (vypnutí ohřevu zásobníku v nastaveném období) (AQ*)
• Anti-legionellová ochrana zásobníku

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
