PROTHERM ekvitermní čidlo pro kotle Tiger a Medvěd 4180

Popis

PROTHERM ekvitermní čidlo pro kotle Tiger a Medvěd 4180

Venkovní čidlo
Potřeba tepla vytápěného objektu či místností může být regulována také v závislosti na venkovní teplotě - ekvitermní regulací. Na vnější fasádě umístěné teplotní čidlo předává elektronickou formou informaci na mikroprocesorovou desku kotle. Regulace dále probíhá podle nastavené topné křivky, která znázorňuje závislost teploty výstupní otopné vody z kotle na venkovní teplotě. Topné křivky jsou přednastaveny v kotli. Z nich se zvolí taková, která nejlépe odpovídá podmínkám dané otopné soustavy a vytápěných prostorů.

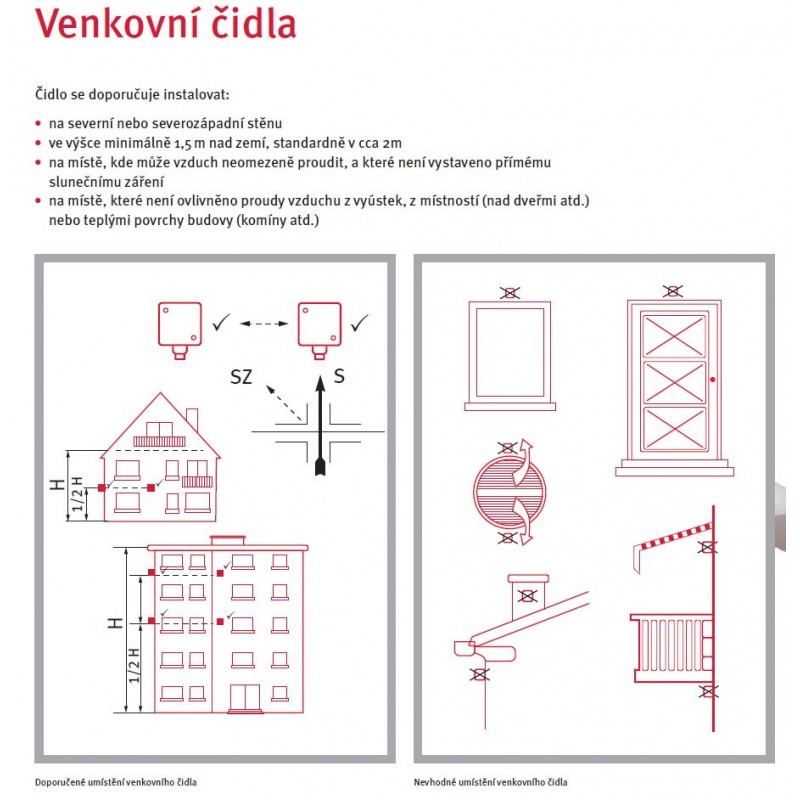

Čidlo se doporučuje instalovat:
• na severní nebo severozápadní stěnu
• ve výšce minimálně 1,5 m nad zemí, standardně v cca 2m
• na místě, kde může vzduch neomezeně proudit, a které není vystaveno přímému oslunění
• na místě, které není ovlivněno proudy vzduchu z vyústek, z místností (nad dveřmi atd.) nebo teplými povrchy budovy (komíny atd.)

Připojení venkovního čidla
U kotlů Protherm, které jsou vybavené ekvitermní regulací, se připojí venkovní čidlo dvoužilovým vodičem na pro něj určenou svorkovnici v kotli. Připojení venkovního teplotního čidla se provede měděným dvoužilovým vodičem o průřezu 0,75 mm2. Max. ohmický odpor vedení může být 10 ?. Vodiče pro připojení venkovního čidla nesmějí být vedeny souběžně s vodiči síťového napětí.

Tabulka technických údajů:
Typ NTC-termistor
Teplotní rozsah: -40 ÷ 40 °C
Maximální teplota okolí: 60 °C
Odpor čidla při teplotě: 25 °C 10 k?
Nominální napětí / příkon: 5 V / < 10 mW
Elektrické krytí / kategorie: IP 44 / II

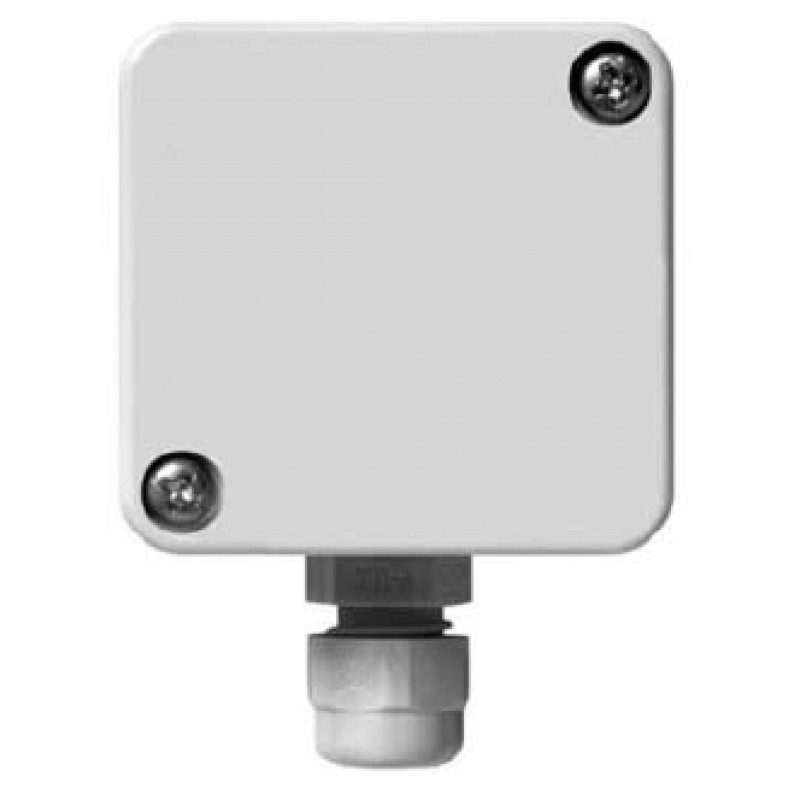

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
