KORADO RADIK deskový radiátor typ VK 10 600 / 500 10-060050-60-10

Popis

KORADO deskový radiátor typ VK 10 600 / 500 10-060050-60-10

Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

Parametry:
Výška: 600 mm
Délka: 500 mm

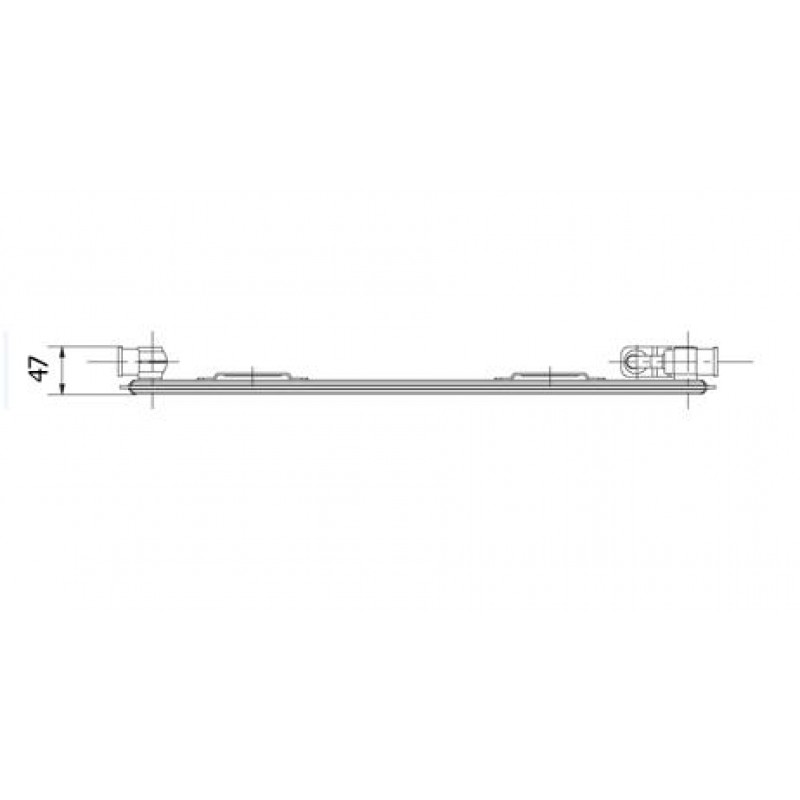

Hloubka: 47 mm
Připojovací rozteč: 50 mm
Připojovací závit: 6 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C
Připojení otopného tělesa: pravé spodní
Jmenovitý tepelný výkon: 302W (75/65/20°C), 382 W (90/70/20°C)
Cena je včetně uchycení.

Připojovací armatury:
Moderně koncipovaná otopná soustava předpokládá instalaci armatur, které zajistí uzavření otopného tělesa na straně vstupní a výstupní vody a popř. i vypuštění či napuštění otopného tělesa teplonosnou látkou bez přerušení provozu otopné soustavy. Volba armatur s ohledem na uvedené požadavky je závislá na materiálu rozvodného potrubí:
měď nebo přesná tenkostěnná ocel, plast nebo kombinace plast-kov-plast - použít kompaktní připojovací armaturu s roztečí 50 mm s redukcí G 1/2 na G 3/4 osazenou příslušnými svěrnými šroubeními dle materiálu a rozměrů připojovacího potrubí
černé ocelové trubky s trubkovým závitem - použít 2 ks uzavíracího šroubení.

Termostatické hlavice:
Pro nastavení a regulaci požadované teploty vzduchu ve vytápěné místnosti je nezbytné, aby na otopná tělesa v provedení VENTIL KOMPAKT byla osazena termostatická hlavice. Pro přímou montáž lze použít pouze termostatické hlavice s připojovacím závitem M 30 x 1,5. Pro základní orientaci předkládáme základní typy od jednotlivých výrobců působících na českém trhu. Pro informace o dalším sortimentu kontaktujte přímo výrobce nebo jejich zástupce na českém trhu.

Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu. Při realizaci otopné soustavy musí být montážní firmou respektován.

U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa

Všeobecné údaje
RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha.Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131.Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

ILUSTRAČNÍ FOTO

Specifikace

Parametry
TYP (hloubka)	10 (46-61 mm)
VÝŠKA RADIÁTORŮ	600
DÉLKA RADIÁTORŮ	500
Připojení radiátoru	Spodní VK pravé
Barva radiátoru	Bílá
