HEIMEIER termostatická hlavice K se spirálovým ponorným čidlem R1/2 x 128 mm celková délka 2m 6672-00.500
Popis
Pro regulaci teploty média
Pro regulaci teploty média ve vytápěcích nebo chladících aplikacích
pomocí dvoucestných nebo třícestných ventilů.
Oblast použití:
- Soustavy vytápění a chlazení.
- Termostatické hlavice 6402-00/6402-09/6412/6602/6662 lze použít
v kombinaci s teplovodnou základnou jako příložné čidlo nebo s
ponorným pouzdrem jako ponorné čidlo.
- Čidlo termostatické hlavice 6672 se používá jako ponorné čidlo bez
ponorného pouzdra. Utěsnění kapiláry je provedeno svěrným
šroubením.
Funkce:
- Regulace teploty média ve spojení s termostatickými ventily nebo
třícestnými ventily.
- Teplotní rozsah je omezen na obou koncích a lze ho blokovat take
pomocí skrytých zarážek.
Princip regulace:
- Proporcionální regulátor bez přídavné energie. Kapalinou naplněné
termostatické čidlo. Vysoká tlačná síla, nízká hystereze, optimální
uzavírací doba.
Nominální rozsah teploty:
Rozsah nastavení je
- 10°C až 40°C,
- 20°C až 50°C,
- 20°C až 70°C,
- 40°C až 70°C nebo
- 60°C až 90°C.
Teplota:
Maximální provozní teplota čidla je
- 50°C u termostatické hlavice 6412,
- 60°C u termostatické hlavice 6402,
- 80°C u termostatické hlavice 6602,
- 90°C u termostatické hlavice 6672 a
- 100°C u termostatické hlavice 6662.
Specifický zdvih:
- 6402 / 6602 / 6412 / 6662: 0.17 mm/K,
- 6672: 0.10 mm/K
- Omezení zdvihu ventilu.
Materiál:
- ABS, PA6.6GF30, mosaz, ocel,
- Kapalinové čidlo.
- Tepelně vodivé lůžko vyrobeno z hliníku.
Barva:
- Bílá RAL 9016
Označení:
- Heimeier.
- Čísla nastavení.
Připojení:
- Vhodné k montáži na všechny termostatické ventily HEIMEIER,
trojcestné přepínací a trojcestné směšovací ventily.

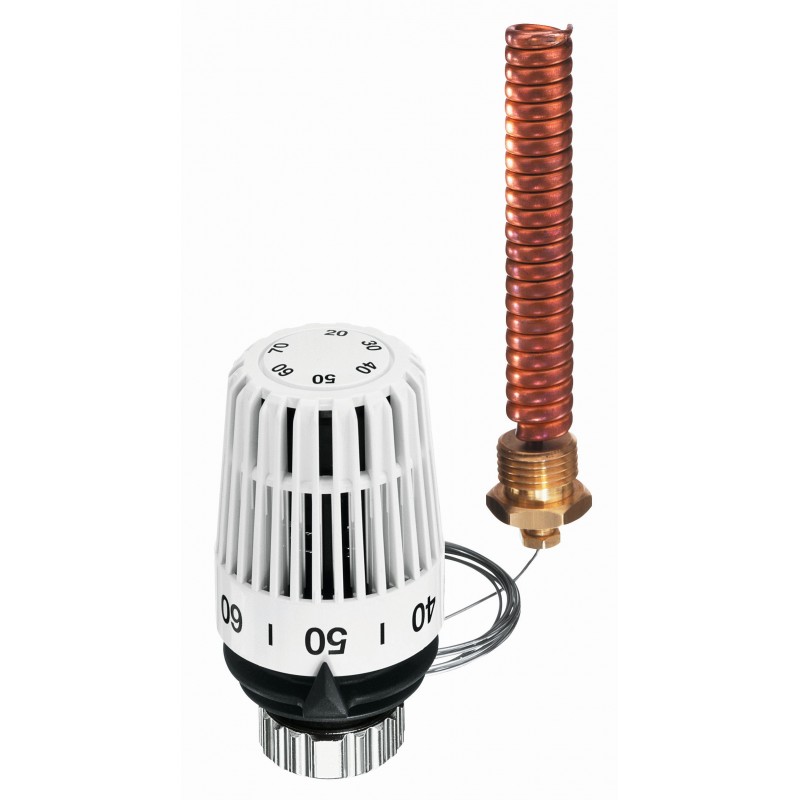

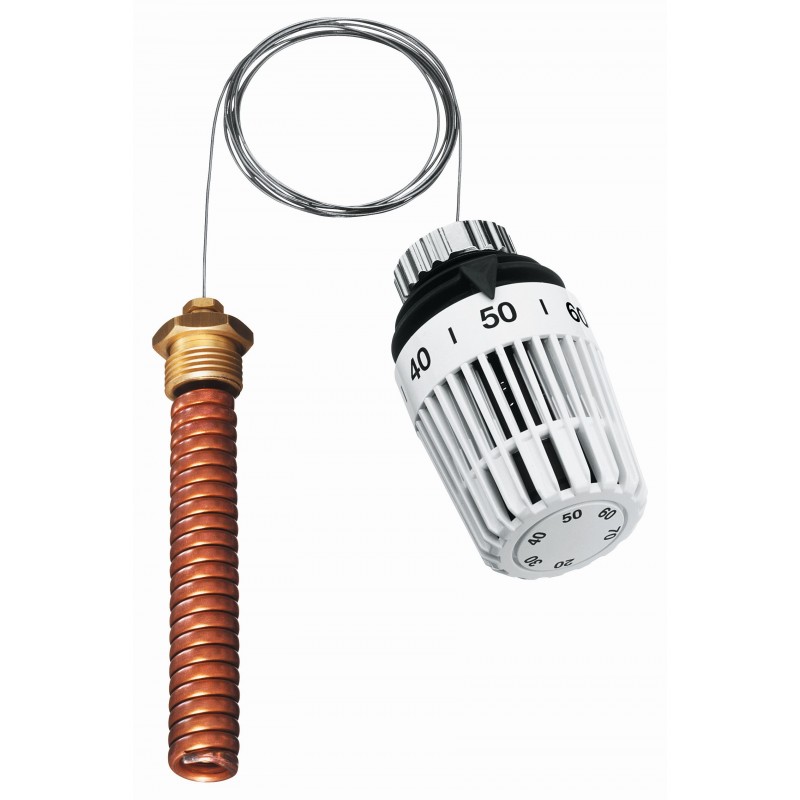

ilustrativní foto
Specifikace
Parametry | |
Umístění čidla | oddělené čidlo |
