HEIMEIER V-exact II DN 20-3/4"radiátorový ventil přímý 3712-03.000

Popis

  Termostatické radiátorové ventily V-exact II jsou určeny pro
  dvoutrubkové soustavy s nuceným oběhem s běžnými i velkými
  teplotními spády. Integrované plynulé nastavení umožňuje přesné
  hydronické vyvážení jednotlivých otopných těles s cílem zajistit
  požadovaný průtok dle výkonových požadavků. Ventil s velkým
  průtokovým rozsahem vyniká optimalizovaným tvarem tělesa pro
  velmi tichý provoz a velmi malé průtokové tolerance.
Použití:
- Otopné a chladicí soustavy
Funkce:
- Regulace
- Plynulé nastavení
- Uzavírání
Rozměry: DN 20-3/4"
Tlaková třída: PN 10
Teplota:
- Maximální provozní teplota: 120°C, s montážní krytkou nebo
  pohonem max. 100 °C, s lisovacím připojením max. 110°C.
- Minimální provozní teplota: -10°C
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyren)
- Kompletní ventilová vložka může být vyměněna pomocí montážního
  přípravku HEIMEIER bez vypouštění soustavy.
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky.
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení:
- THE, kód země, šipka směru toku, DN a označení KEYMARK.
  Označení- II+.
- Bílá montážní krytka.
Normy:
Ventily V-exact II splňují tyto požadavky:
- KEYMARK certifikace a zkoušky podle DIN EN 215, řada D.
- "velmi rozšířená verze" a "standardní verze" specifikace FW 507
  vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovní
  skupina pro teplárny).
Připojení potrubí:
  Verze s vnitřním závitem je určena pro připojení k závitovým trubkám
  nebo pomocí svěrného šroubení k měděným, přesným ocelovým a
  vícevrstvým trubkám (pouze DN 15).
  Provedení s vnějším závitem umožňuje připojení k plastovým
  trubkám při použití vhodného svěrného šroubení.
  Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou
  vhodná pro měděné trubky, nerezové trubky Viega Sanpress a
  ocelové trubky Prestabo.
Připojení pro termostatické hlavice a pohony:
HEIMEIER M30x1,5

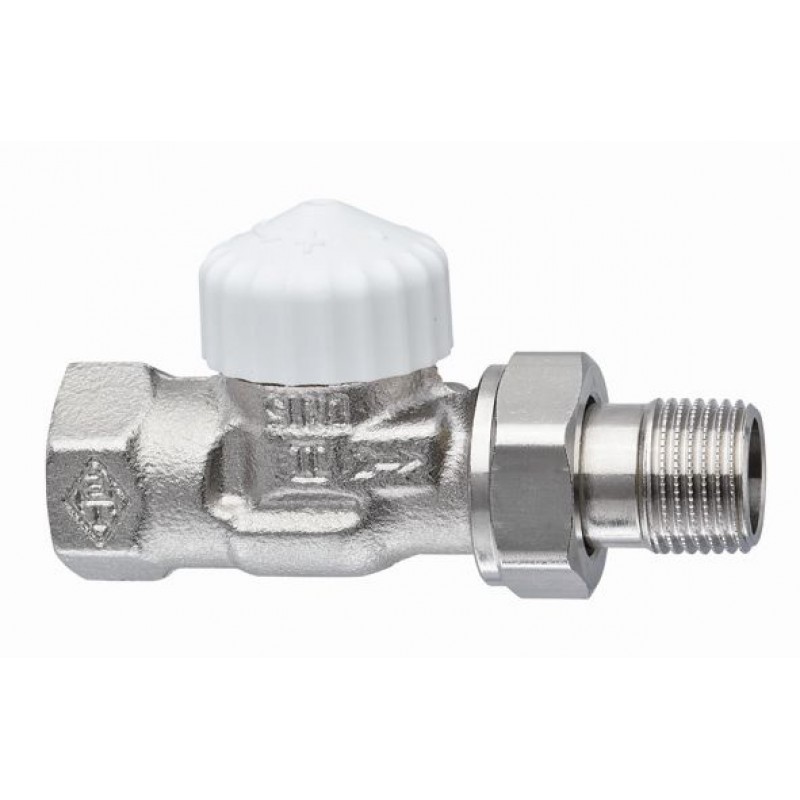

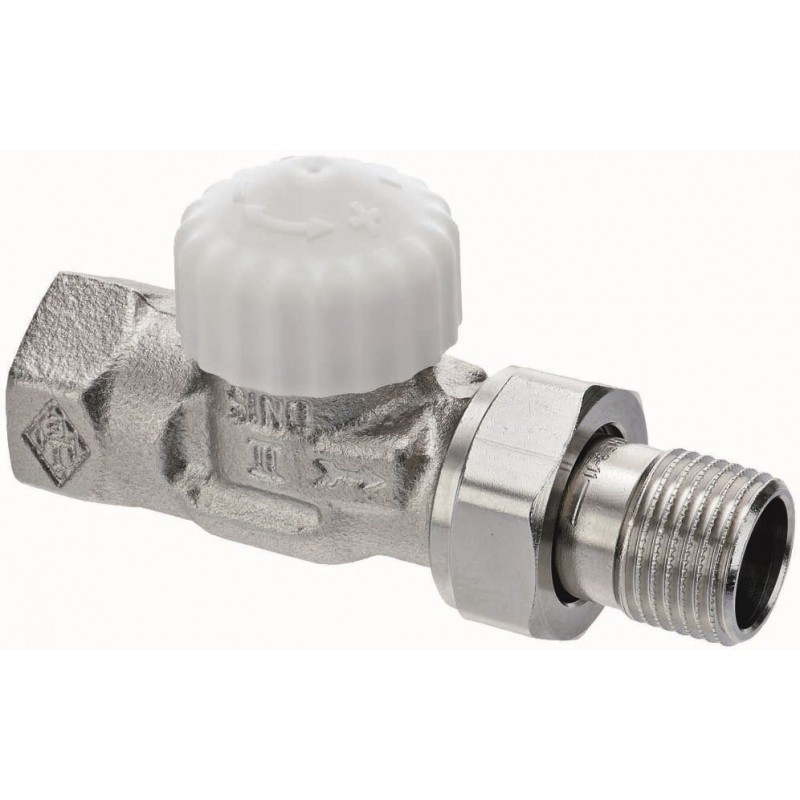

  ilustrativní foto

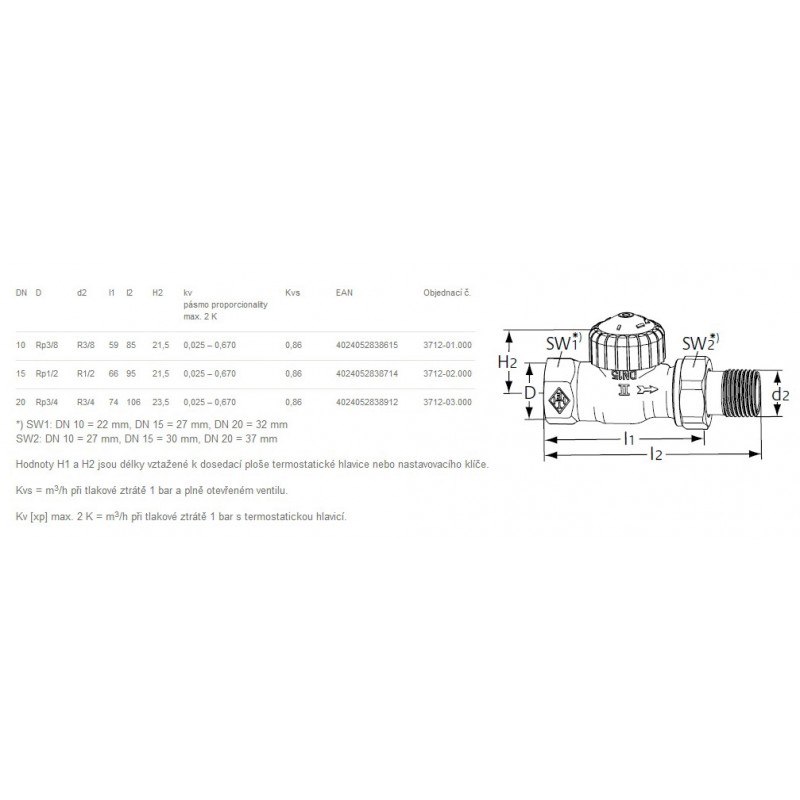

Specifikace
