HEIMEIER V-exact II DN 15-1/2" Termostatický ventil, nikl ,přímý 3712-02.000

Popis

HEIMEIER radiátorový ventil V-exact II DN 15-1/2" přímý 3712-02.000

Termostatický ventil s plynulým přesným nastavením

Termostatické radiátorové ventily V-exact II jsou určeny pro dvoutrubkové soustavy s nuceným oběhem s běžnými i velkými teplotními spády. Integrované plynulé nastavení umožňuje přesné hydronické vyvážení jednotlivých otopných těles s cílem zajistit požadovaný průtok dle výkonových požadavků. Ventil s velkým průtokovým rozsahem vyniká optimalizovaným tvarem tělesa pro velmi tichý provoz a velmi malé průtokové tolerance.

Technický popis

Použití: Vytápěcí a chladicí soustavy

Funkce:
Regulace
Plynulé nastavení
Uzavírání

Rozměry: DN 10-20
Tlaková třída: PN 10

Teplota:
Maximální provozní teplota: 120°C, s montážní krytkou nebo pohonem max. 100 °C, s lisovacím připojením max. 110°C.
Minimální provozní teplota: -10°C

Materiál:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku Heimeier bez vypouštění soustavy.
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky.

Povrchová úprava: Tělo ventilu a šroubení jsou poniklované
Značení:
THE, kód země, šipka směru toku, DN a označení KEYMARK. Označení-II.
Bílá montážní krytka.

Normy:
Ventily V-exact II splňují tyto požadavky:
– KEYMARK certifikace a zkoušky podle DIN EN 215
– "velmi rozšířená verze" a "standardní verze" specifikace FW 507 vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovní skupina pro teplárny).

Připojení potrubí:
Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15). Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení. Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou vhodná pro měděné trubky, nerezové trubky Viega Sanpress a ocelové trubky Prestabo.

Připojení pro termostatické hlavice a pohony: IMI Heimeier M30x1.5

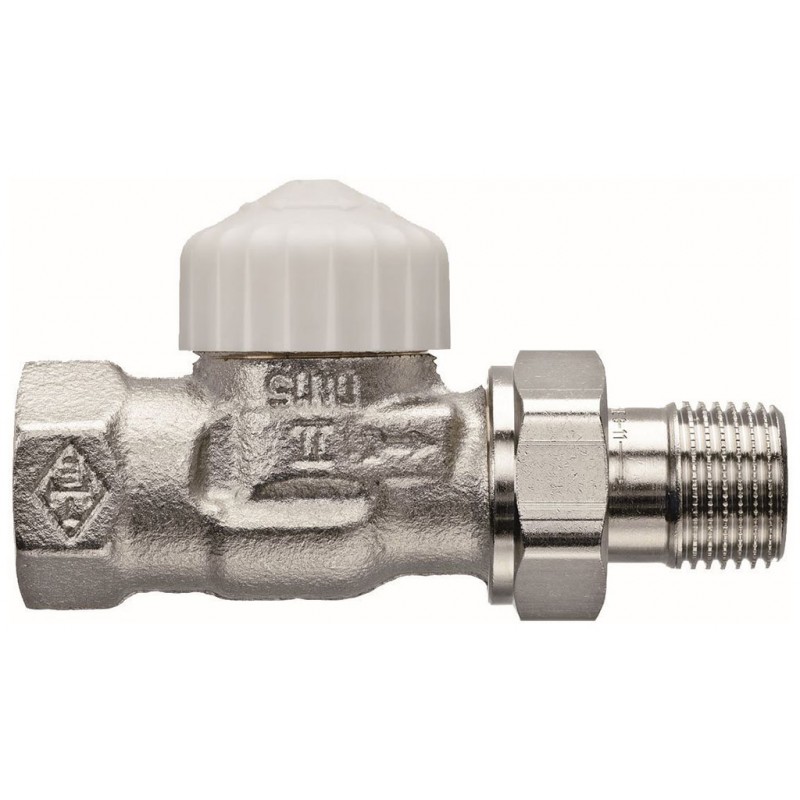

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
