HEIMEIER Standard DN 20- 3/4" termostatický ventil přímý 2202-03.000

Popis

  Termostatický ventil bez přednastavení
  Radiátorové ventily s velmi malým odporem jsou vhodné pro
  soustavy s malými teplotními spády, jednotrubkové soustavy nebo
  dvoutrubkové samotížné soustavy.
Použití:
- Otopné a chladicí soustavy
Funkce:
- Regulace
- Uzavírání

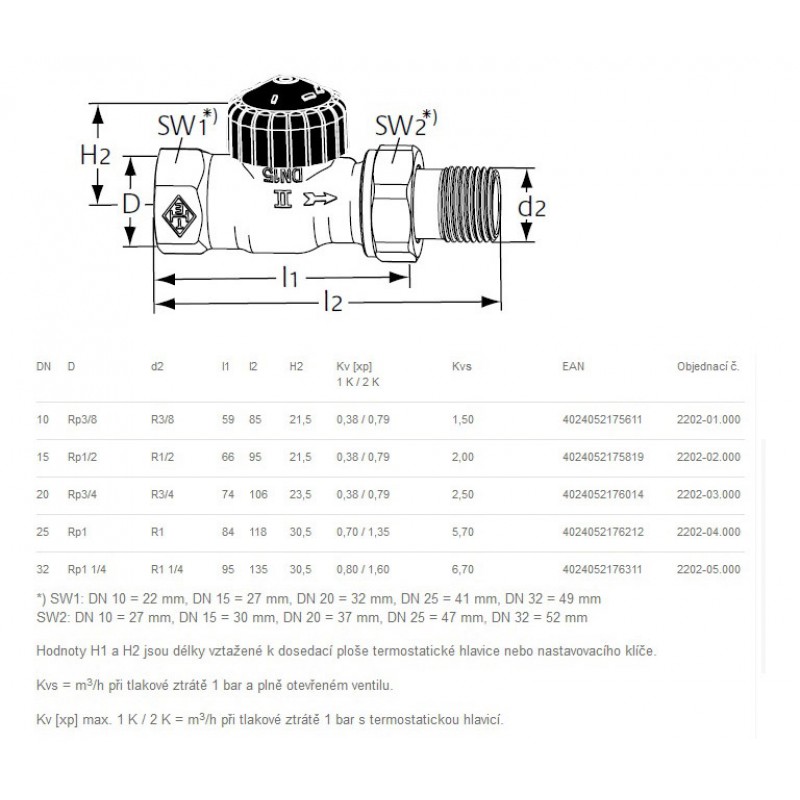

Rozměry: DN 20
Tlaková třída: PN 10
Teplota:
- Maximální provozní teplota: 120 °C, s montážní krytkou nebo
  pohonem max. 100 °C.
- Minimální provozní teplota: -10 °C
Použité materiály:
- Těleso ventilu: koroziodolný bronz
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz
- Kompletní ventilová vložka může být vyměněna pomocí montážního
  přípravku Heimeier bez vypouštění soustavy (DN 10, DN 15).
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-
  kroužek lze vyměnit pod tlakem.
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení:
- THE, kód země, šipka směru toku, DN a označení KEYMARK.
- Označení II+ pro DN 10 axiální a úhlové.
  Modrá ochranná krytka:
- Označená ucpávka, modře: DN 10, DN 15 rohové a přímé, DN 15
  rohové s plošně těsnicí, přímé s obloukem a DN 15 axiální.
- Označená ucpávka bez barevného označení: DN 20 rohové a přímé.
  Černá ochranná krytka:
- Označená ucpávka, černá: DN 10 axiální, úhlové, DN 20 rohové s
  plošně těsnicí.
- Označená ucpávka bez barevného označení: DN 25, DN 32 rohové a
  přímé.
Připojení potrubí:
- Těleso je určeno pro připojení k závitovým trubkám nebo pomocí
  svěrného šroubení k měděným, přesným ocelovým a vícevrstvým
  trubkám (pouze DN 15).
- Provedení s vnějším závitem umožňuje připojení k plastovým
  trubkám při použití vhodného svěrného šroubení.
Připojení pro termostatické hlavice a pohony: HEIMEIER M30x1,5

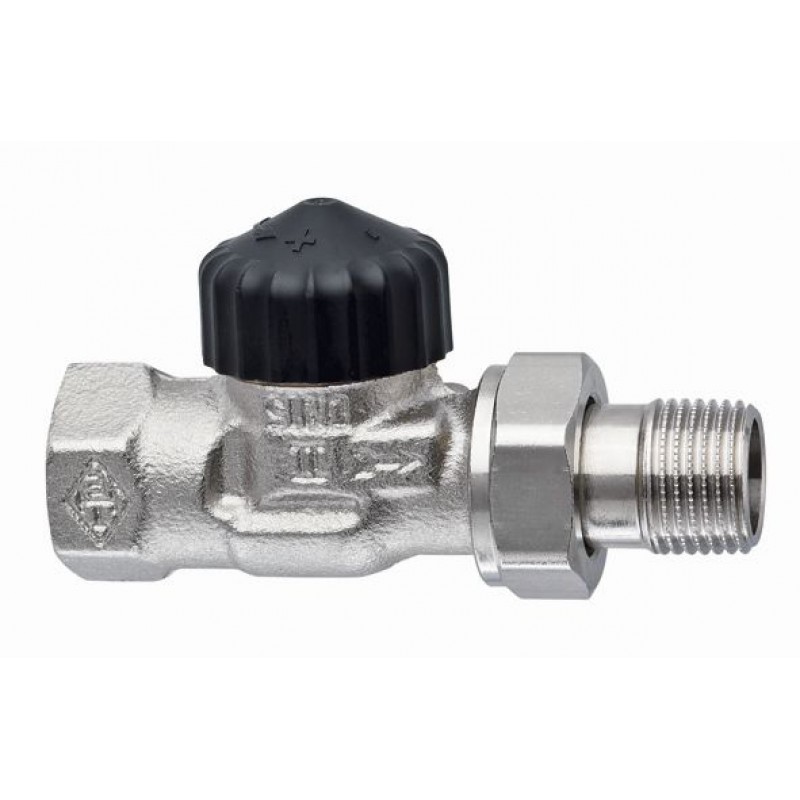

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
