HEIMEIER radiátorový ventil Multilux 3/4", rohový, vnější, jednotrubková s. 3857-02.000

Popis

HEIMEIER radiátorový ventil Multilux 3/4", rohový, vnější, jednotrubková s. 3857-02.000

Vnější závit.
Poniklovaný bronz
Provedení: jednotrubková soustava

Multilux je radiátorová připojovací garnitura pro připojení otopných žebříků nebo otopných těles bez ventilové vložky se spodním připojením s roztečí 50 mm.

Technický popis

Oblast použití: Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.

Funkce:
Regulace
Plynulé nastavení (Dvoutrubková soustava)
Uzavírání
Vypouštění
Napouštění

Rozměry: DN 15
Tlaková třída: PN 10

Teploty:
Max. pracovní teplota: 120 °C, s krytkou 90 °C.
Min. pracovní teplota: –10 °C.

Materiál:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy.
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Krytka: ABS

Povrchová úprava: Tělo ventilu a šroubení jsou poniklované

Značení:
THE a II+ označení.
Dvoutrubková soustava: bílá krytka ventilu.
Jednotrubkové soustava: modrá krytka ventilu a dvě horizontální šipky na těle ventilu.

Připojení k otopnému tělesu:
Redukce R1/2 a G3/4, pro připojení k otopnému tělesu. Tolerance ±1,0 mm se speciálním svěrným šroubením a flexibilním těsnícím kroužkem pro montáž bez pnutí.

Připojení k potrubí:
G3/4 vnější závit s kónusem pro připojení k měděným, přesným ocelovým, plastovým a vícevrstvým plastovým trubkám pomocí svěrných šroubení.

Připojení pro termostatické hlavice a pohony: IMI Heimeier M30x1.5

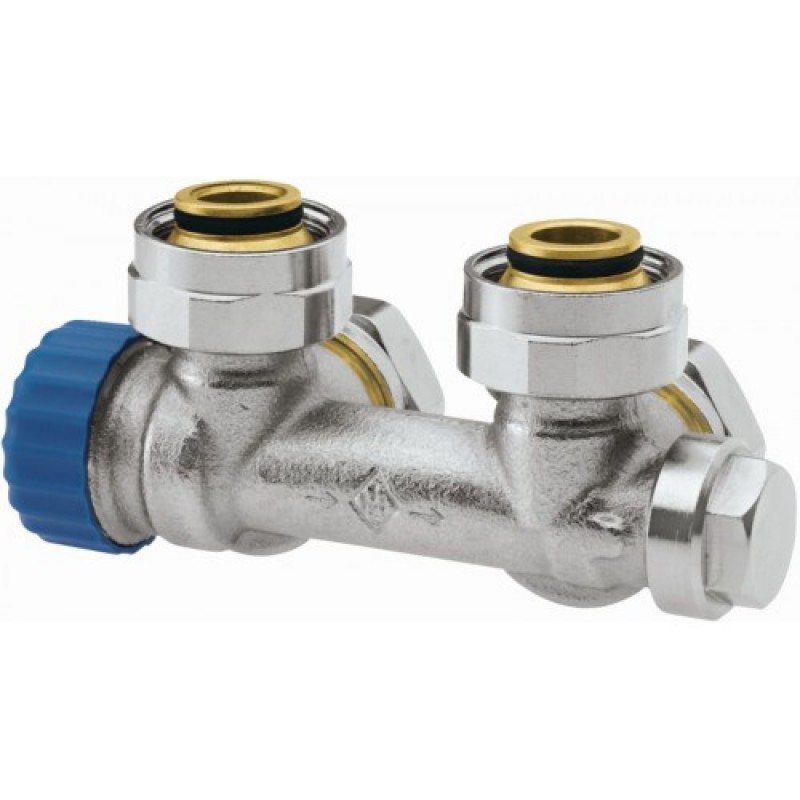

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
