HEIMEIER Multilux 1/2",přímý radiátorový ventil , vnitřní, dvoutrubková s. 3850-02.000

Popis

  Radiátorový ventil pro otopná tělesa s dvoubodovým připojením,
  připojení R1/2 a G3/4
  Multilux je radiátorová připojovací garnitura pro připojení otopných
  žebříků nebo otopných těles bez ventilové vložky se spodním
  připojením s roztečí 50 mm.
Použití:
- Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.
Funkce:
- Regulace
- Plynulé nastavení (Dvoutrubková soustava)
- Uzavírání
- Vypouštění
- Napouštění
Rozměry: DN 15
Tlaková třída: PN 10
Teploty:
- Max. pracovní teplota: 120 °C, s krytkou 90 °C.
- Min. pracovní teplota: –10 °C.
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyren)
- Kompletní ventilová vložka může být vyměněna pomocí montážního
  přípravku HEIMEIER bez vypouštění soustavy.
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-
  kroužek lze vyměnit pod tlakem.
- Krytka: ABS
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení:
- THE a II+ označení.
- Dvoutrubková soustava: bílá ochranná krytka.
- Jednotrubkové soustava: modrá ochranná krytka a dvě horizontální
  šipky na těle ventilu.

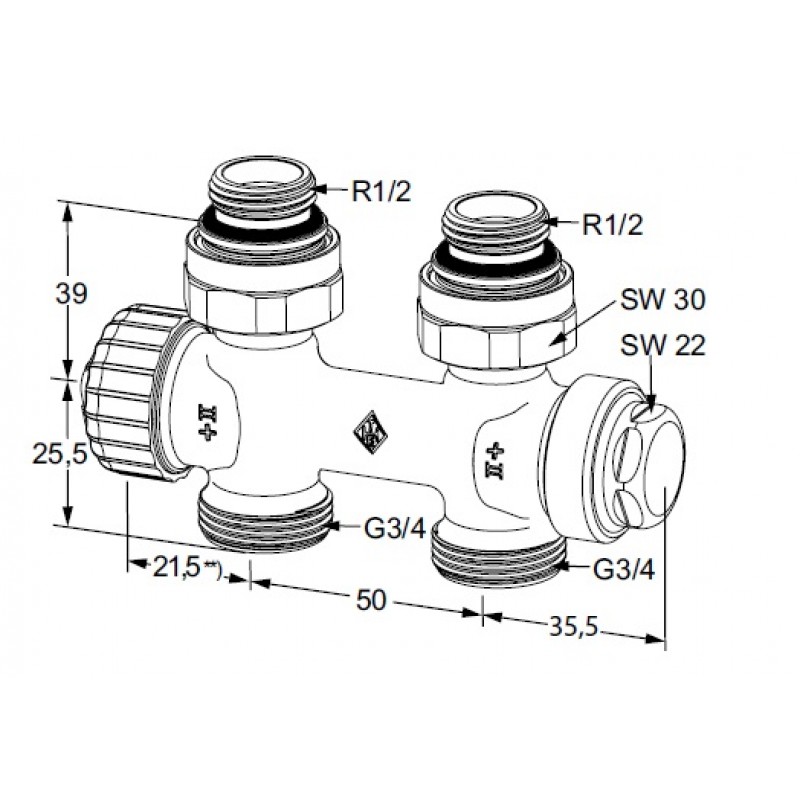

Připojení k otopnému tělesu:
- Redukce R1/2 a G3/4, pro připojení k otopnému tělesu.
- Tolerance ±1,0 mm se speciálním svěrným šroubením a flexibilním
  těsnícím kroužkem pro montáž bez pnutí.
Připojení k potrubí:
- G3/4 vnější závit s kónusem pro připojení k měděným, přesným
  ocelovým, plastovým a vícevrstvým plastovým trubkám pomocí
  svěrných šroubení.
Připojení pro termostatické hlavice a pohony: HEIMEIER M30x1,5

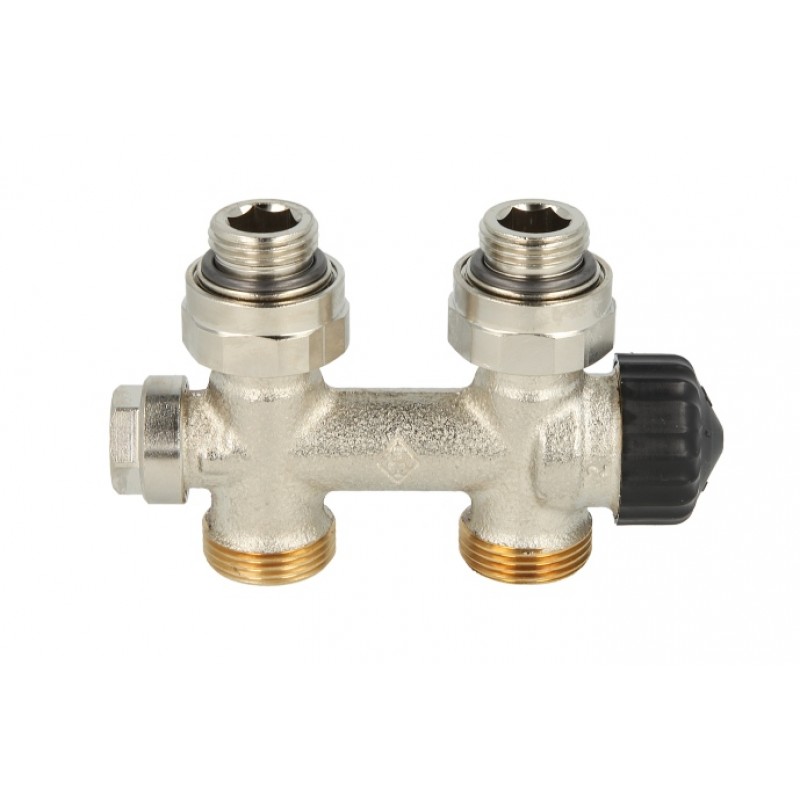

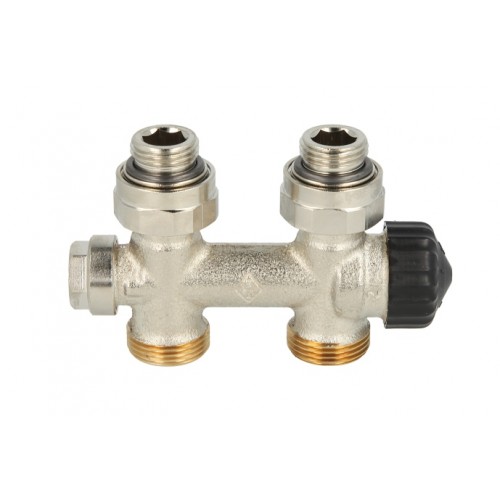

ilustrativní foto
