HEIMEIER E-Z ventil DN 15 (1/2")přímý, jednotrubková s. 3876-02.000

Popis

  E-Z ventil s ponornou trubkou je určen pro jednobodové připojení
  otopných žebříků, druhý konec zůstává volný např. pro elektrickou
  topnou tyč. Rozteč připojení trubek je 50 mm.
Použití:
- Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.
Funkce:
- Regulace
- Nastavení
- Uzavírání
Rozměry: DN 15
Tlaková třída: PN 10
Teplota:
- Maximální provozní teplota: 120 °C, s montážní krytkou nebo
  pohonem max. 100 °C.
- Minimální provozní teplota: -10 °C
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz
- Kompletní ventilová vložka může být vyměněna pomocí montážního
  přípravku HEIMEIER bez vypouštění soustavy.
- Dřík: Niro-ocelový dřík se dvěma těsnícími O-kroužky. Vnější O-
  kroužek lze vyměnit pod tlakem.
- Ponornou trubkou: mosaz
Ostatní:
- Viz "Příslušenství"
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení:
Dvoutrubková soustava:
- THE, šipka směru toku.
- Černá ochranná krytka.
Jednotrubkové soustava:
- THE, šipka směru toku, 35/65.
- Modrá ochranná krytka.
Připojení k potrubí:
  G3/4 vnější závit s kónusem pro připojení k měděným, přesným
  ocelovým, plastovým a vícevrstvým plastovým trubkám pomocí
  svěrných šroubení.
Připojení pro termostatické hlavice a pohony: HEIMEIER M30x1,5

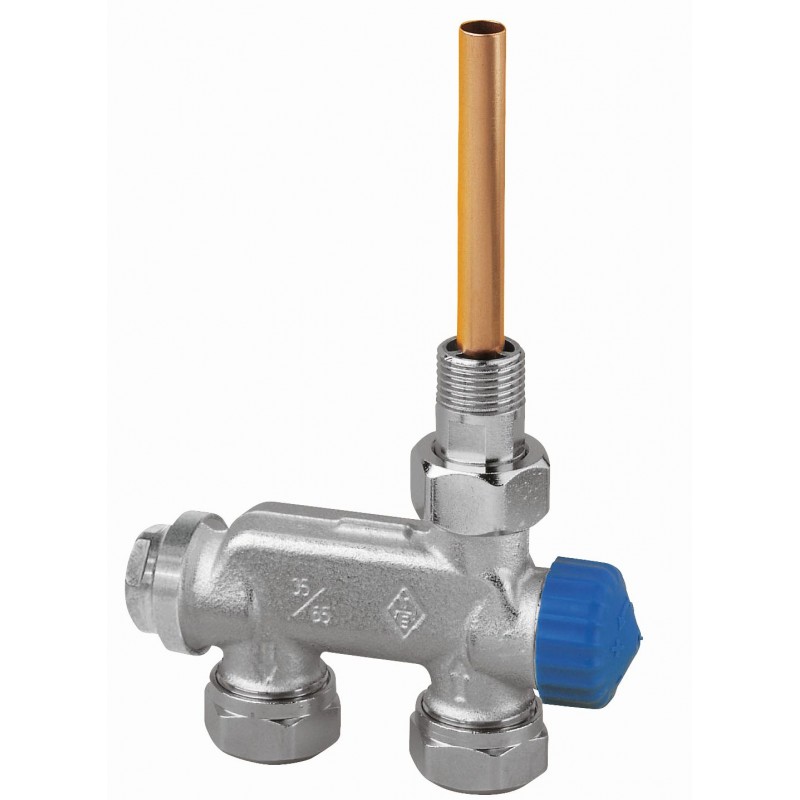

ilustrativní foto
