HEIMEIER připojovací závit VEKOTEC 3/4" rohový, vnější, dvoutrubkový 0553-50.000

Popis

HEIMEIER připojovací závit VEKOTEC 3/4" rohový, vnější, dvoutrubkový 0553-50.000

Připojovací závit otopného tělesa VK
Dvoutrubková soustava
G 3/4 vnější závit na otopném tělese
Kvs: 1,23
Kv/Kvs = m3/h při tlakové ztrátě 1 bar.
Celkem pro přívodní i zpětné potrubí.

Připojovací šroubení Vekotec bez vypouštění je určeno pro připojení deskových otopných těles s integrovanou ventilovou vložkou se spodním připojením s R1/2 vnitřním nebo G3/4 vnějším závitem. Přímé i rohové provedení je k dispozici pro dvoutrubkové i jednotrubkové soustavy.

Popis:

Připojovací šroubení Vekotec slouží k připojení otopného tělesa se spodním připojením k otopné soustavě a k jeho uzavírání. Šroubení je vybaveno dvěma samostatnými uzavíracími kuželkami pro přívodní a zpětné potrubí, ovládanými pomocí šestihranného klíče 5 mm (SW 5).
Šroubení se vyrábí v rohovém a přímém provedení pro dvoutrubkové otopné soustavy s připojením k otopnému tělesu vnitřním závitem R1/2 nebo vnějším závitem G3/4.

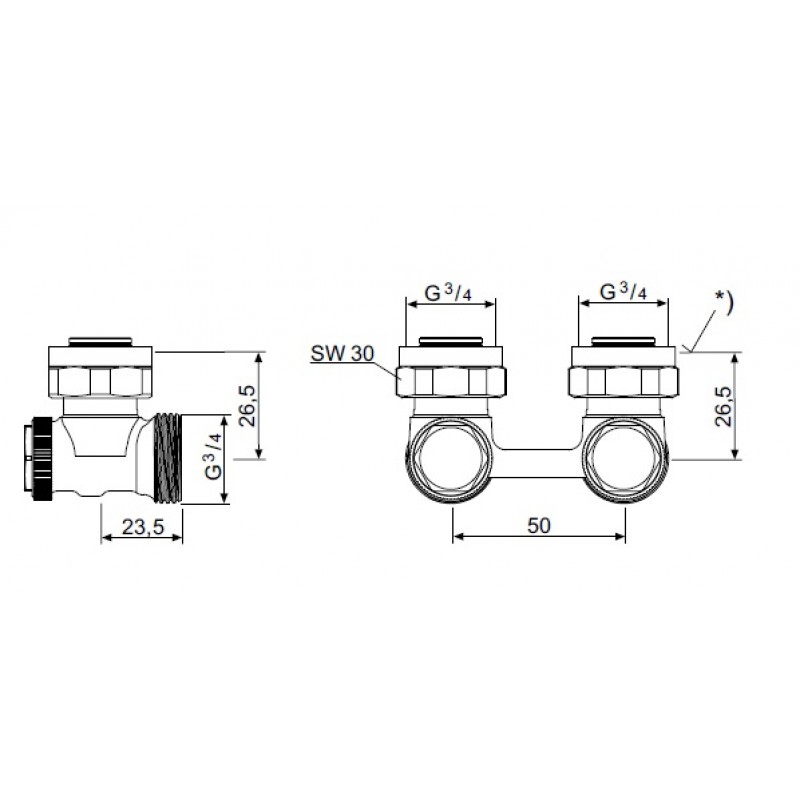

Rozteč os připojení je 50 mm. Speciální převlečné matice a pružné plošné těsnění umožňují vyrovnat nepřesnosti až 1,0 mm a docílit tak montáže bez pnutí.
Těleso šroubení je vyrobeno z poniklované mosazi.
Vřetena jsou utěsněna pomocí O-kroužků z EPDM pryže.
Připojovací závit ventilu G3/4 odpovídá svěrným připojením pro měděné, plastové, přesné ocelové nebo vícevrstvé trubky.
Použít je nutno výhradně příslušně označená svěrná šroubení IMI Heimeier (označená např. 15 THE).
Maximální provozní teplota 120 °C.
Maximální provozní tlak 10 bar.

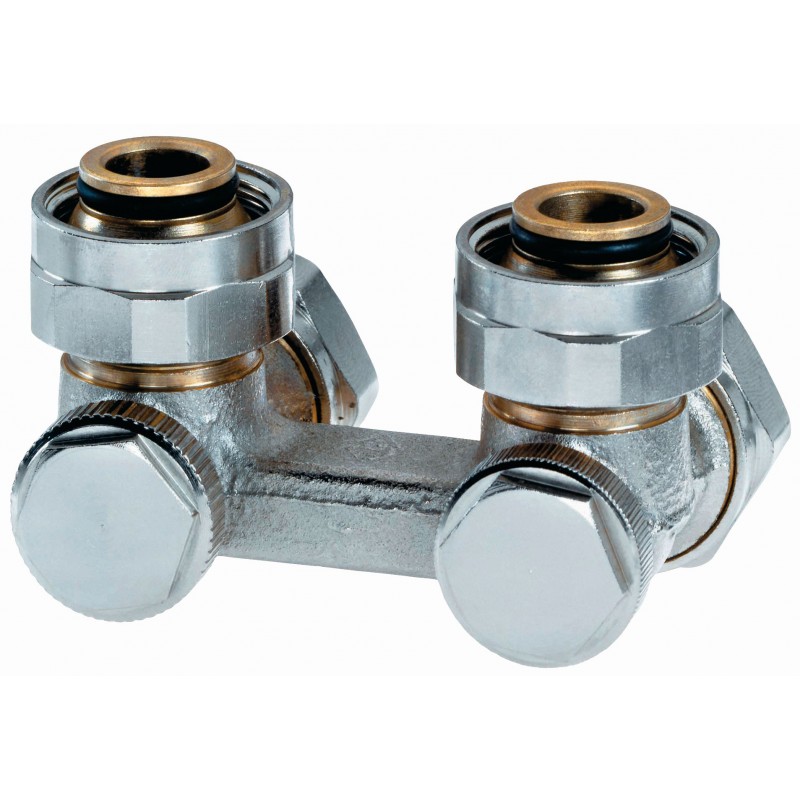

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
