HEIMEIER Připojovací šroubení Vekolux rohový, dvoutrubkový 0531-50.000

Popis

  Připojovací šroubení Vekolux s vypouštěním je určeno pro připojení
  deskových otopných těles s integrovanou ventilovou vložkou se
  spodním připojením s R1/2 vnitřním nebo G3/4 vnějším závitem.
  Přímé i rohové provedení je k dispozici pro dvoutrubkové i
  jednotrubkové soustavy
Oblast použití:
- Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.
Funkce:
- Šroubení je vybaveno vřetenem pro současné uzavření přívodního i
  zpětného potrubí a do vřetene integrovaným vypouštěním ventilem.
- Úplné vypouštění otopného tělesa současně přes přívodní a zpětné
  potrubí.
- Nastavení poměru zatékání do radiátoru (jednotrubka).
- Ovládá se nastavovacím nebo univerzálním klíčem. Viz. Příslušenství.
- Rozměry: DN 15
- Tlaková třída: PN 10
Teploty:
- Max. pracovní teplota: 120 °C, s krytkou 90 °C.
- Min. pracovní teplota: –10 °C.
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Ventilová vložka: mosaz, PPS (polyfenylsulfid)
- Dřík: PPS s těsnícím O-kroužkem
Povrchová úprava:
- Tělo ventilu a šroubení jsou poniklované
Značení: THE

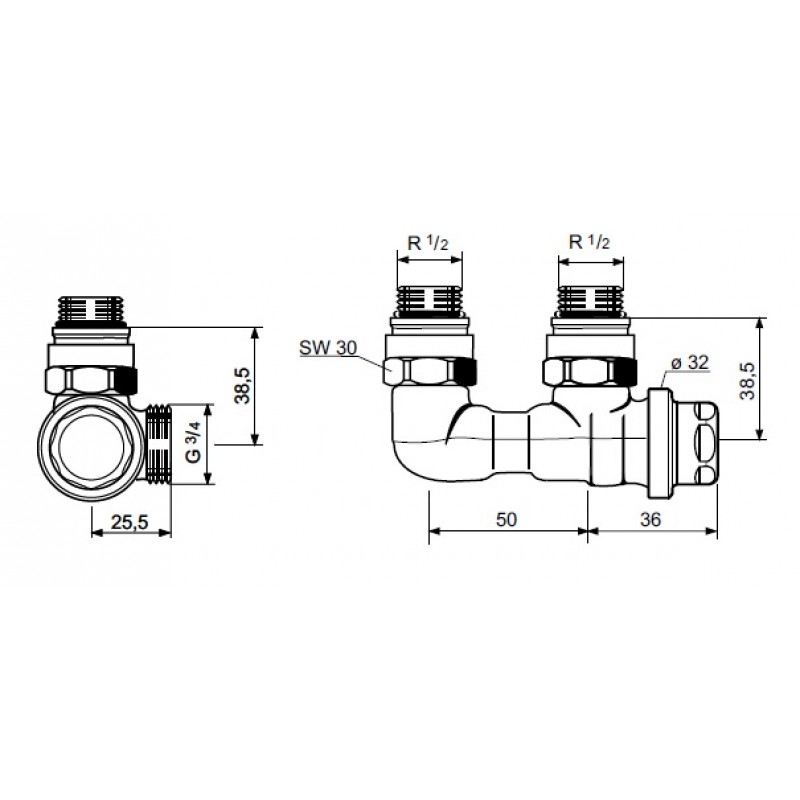

Připojení k otopnému tělesu:
- Redukce R1/2 a G3/4 podle EN 16313 (Eurokonus), pro připojení k
  otopnému tělesu.
- Rozteč připojení je 50 mm.
- Tolerance ±1,0 mm se speciálním svěrným šroubením a flexibilním
  těsnícím kroužkem pro montáž bez pnutí.
Připojení k potrubí:
- G3/4 vnější závit s kónusem podle EN 16313 (Eurokonus) pro
  připojení k měděným, přesným ocelovým, plastovým a vícevrstvým
  plastovým trubkám pomocí svěrných šroubení.

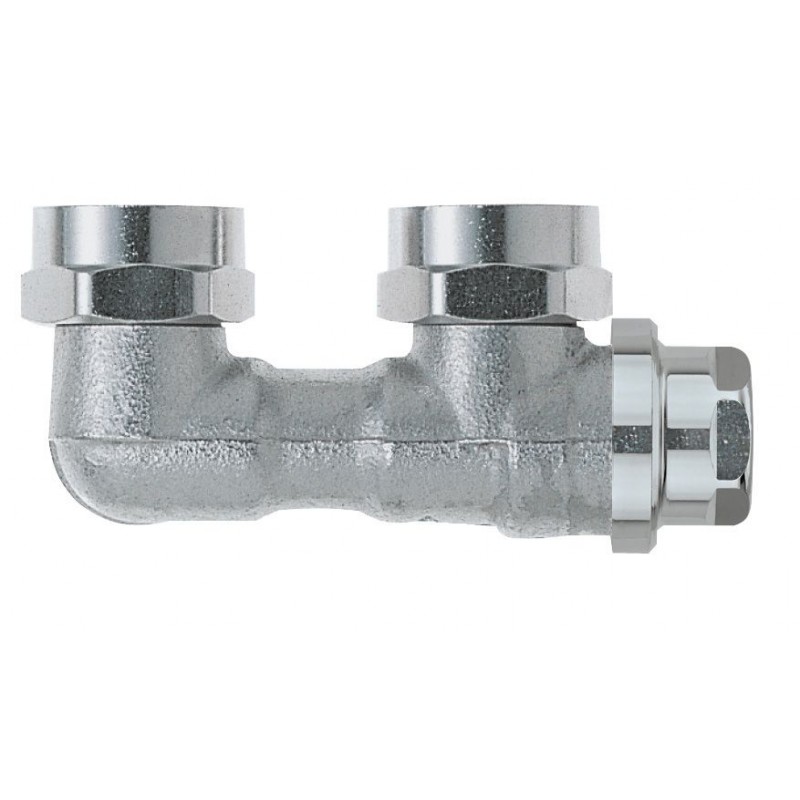

  ilustrativní foto
