HEIMEIER Multilux 4-Set připojovací garnitura s termostatickou hlavicí, bílá 9690-27.000
Kód / Model: 9690-27.000
Podobné produkty
Popis
HEIMEIER Multilux 4-Set připojovací garnitura s termostatickou hlavicí, bílá 9690-27.000Provedení: 2-trubkové

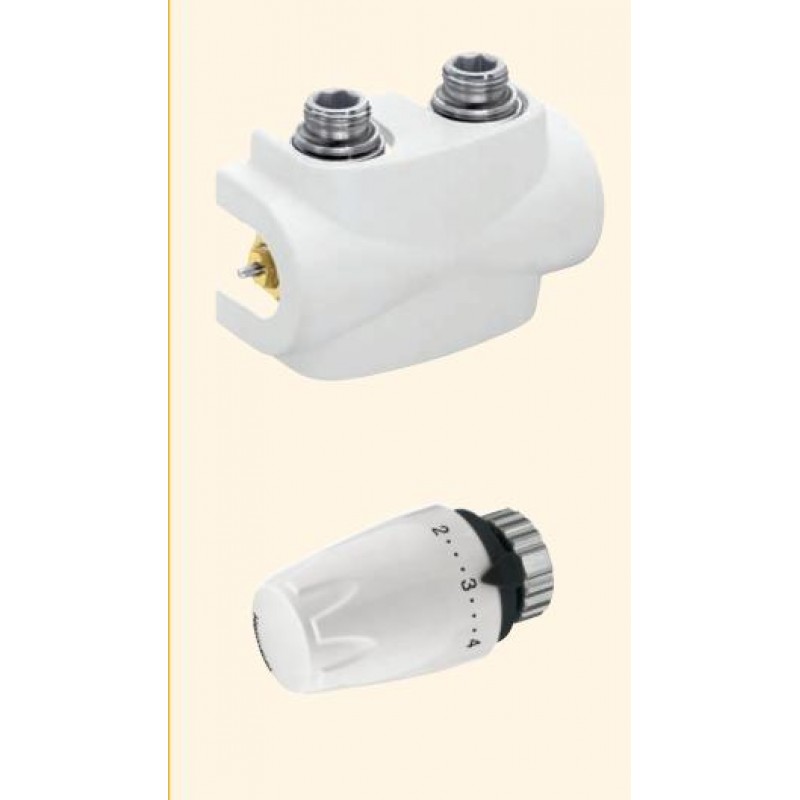

Multilux 4 set se skládá z:
– Multilux 4 termostatické ventilové vložky
– R1/2 redukce pro připojení otopného tělesa
– G3/4 redukce pro připojení otopného tělesa
– Krytky pro zaslepení volných vývodů, G3/4
– Kryt
– Termostatická hlavice DX
Pro dvoubodové připojení otopných těles v 1-trubkových i 2-trubkových soustavách, přímé i rohové provedení, s připojením R1/2 nebo G3/4
Multilux 4 – Set je určen pro připojení otopných těles s připojovací roztečí 50mm bez integrované ventilové vložky, např. koupelnová otopná tělesa, speciální provedení deskových otopných těles. Ventilová vložka i uzavírací šroubení lze navzájem zaměnit a tím elegantně vyřešit záměnu přívodu a zpátečky nebo změnit pozici termostatické hlavice z levé na pravou stranu.
Technický popis
Oblast použití:
Pro dvoutrubkové a jednotrubkové vytápěcí soustavy.
Funkce:
Regulace
Plynulé nastavení
Uzavírání
Rozměry: DN 15
Tlaková třída:PN 10
Teploty:
Max. pracovní teplota: 120 °C, s krytkou 90 °C.
Min. pracovní teplota: –10 °C.
Materiál:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy.
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Krytka: ABS
Povrchová úprava:
Tělo ventilu a šroubení jsou poniklované
Značení:
TAH a II-symbol. Bílá ochranná krytka.
Dvě horizontální šipky u TAH značky u objednacích čísel 9690-42.000 a 9690-43.000.
Připojení k otopnému tělesu:
Redukce R1/2 a G3/4, pro připojení k otopnému tělesu. Tolerance ±1,0 mm se speciálním svěrným šroubením a flexibilním těsnícím kroužkem pro montáž bez pnutí.
Připojení k potrubí:
G3/4 vnější závit s kónusem pro připojení k měděným, přesným ocelovým, plastovým a vícevrstvým plastovým trubkám pomocí svěrných šroubení.
Připojení pro termostatické hlavice:
M30x1.5
Termostatická hlavice DX:
Termostatická hlavice DX s uzavřeným designovým krytem a kapalinovým čidlem. Velká uzavírací síla, minimální hystereze, optimální uzavírací čas. Stabilní regulace a rychlá odezva dle vypočítaného pásma proporcionality.
Technické informace v katalogu “Termostatické hlavice”.

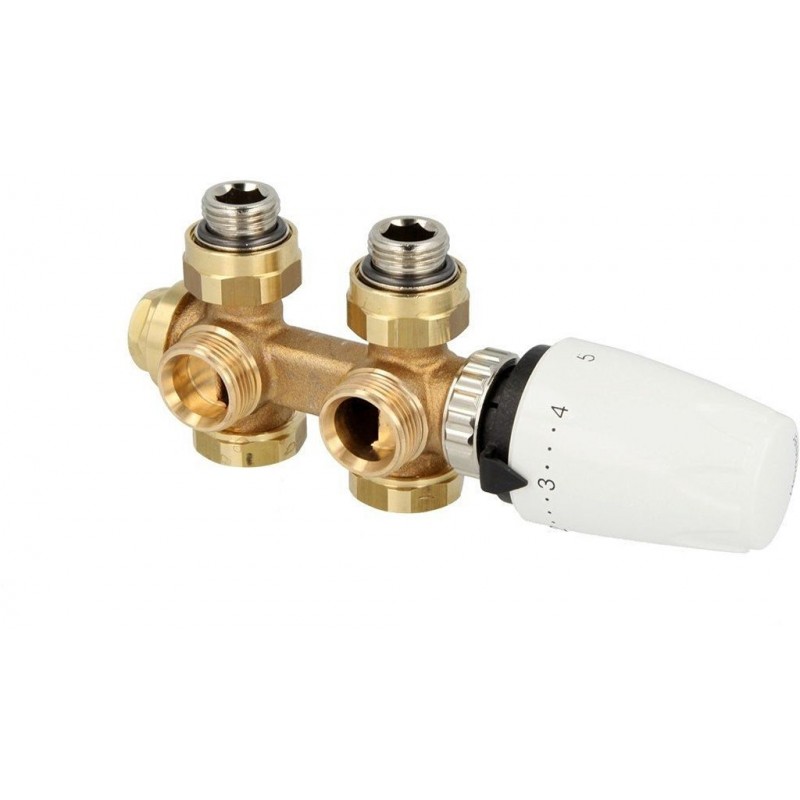

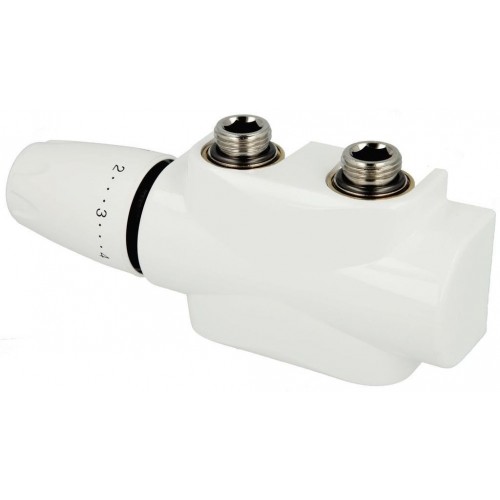

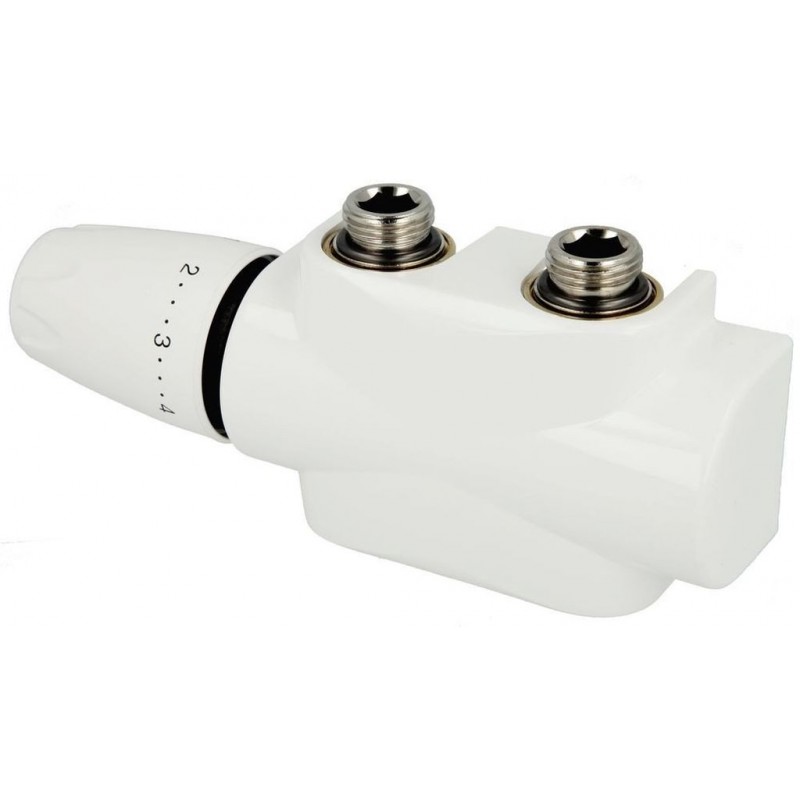

ILUSTRAČNÍ FOTO
