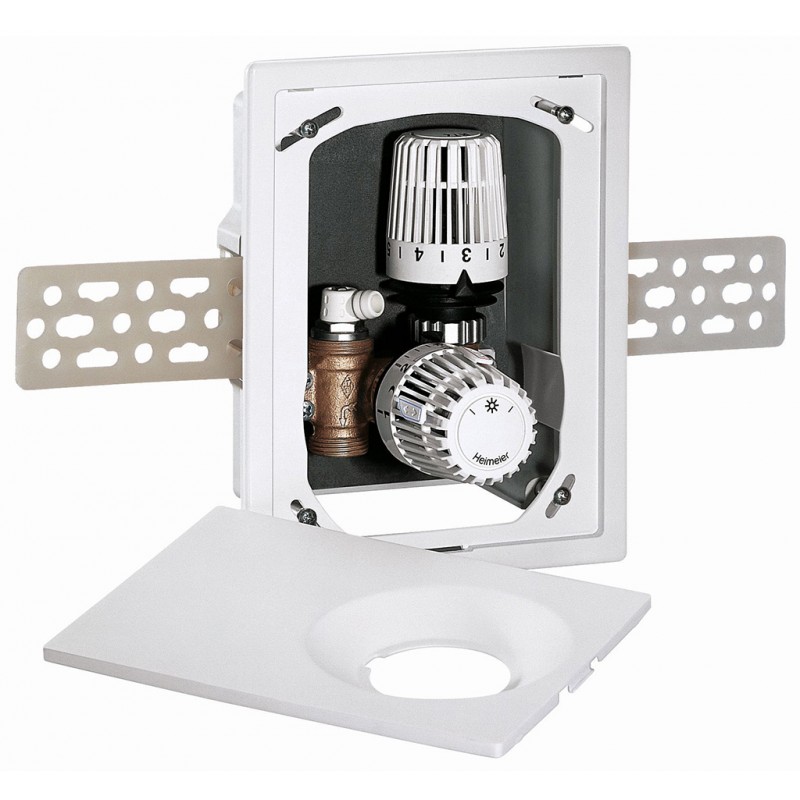

HEIMEIER Multibox K-RTL s termost. ventilem a omezovačem teploty, bílý 9301-00.800

Popis

 Individuální přímočinná regulace okruhů podlahového vytápění
  Multibox je určen pro regulaci podlahového nebo stěnového vytápění
  nebo pro kombinaci podlahového vytápění a vytápění otopnými
  tělesy. Kryt umožňuje korekci montážní pozice v rozsahu 6° na
  každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé
  barvě nebo chrom. Základní box lze snadno upevnit do různých
  stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do
  30 mm.
Použití:
- Pro vytápěcí sytémy, podlahové a stěnové vytápění, kombinované
  okruhy s otopnými tělesy.
Funkce:
Multibox K:
- Individuální regulace dle teploty v místnosti
- Nastavení (V-exact II)
- Uzavírání
- Odvzdušnění

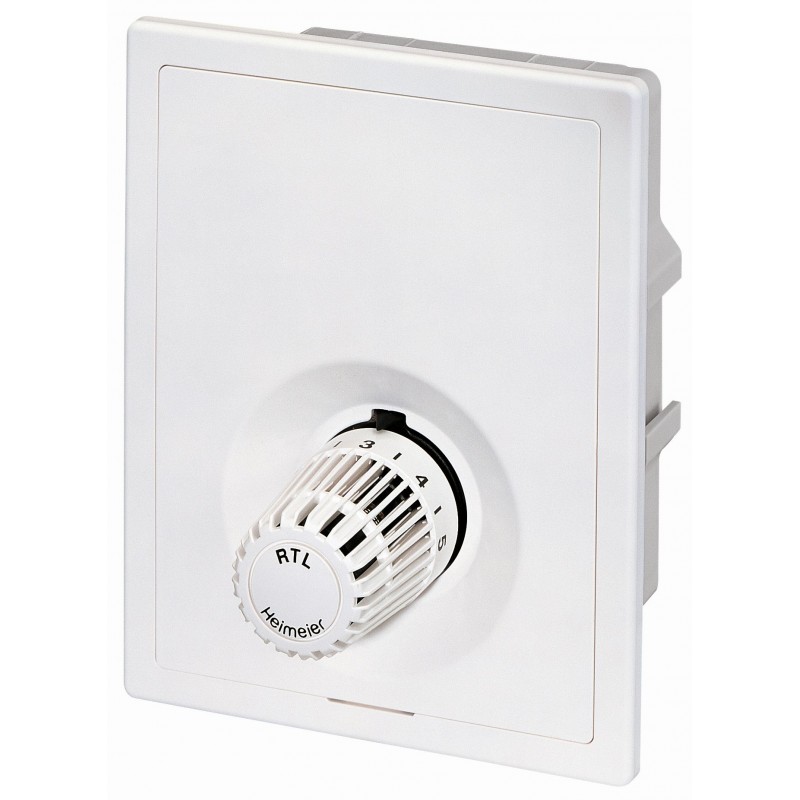

Multibox RTL:
- Individuální regulace dle max. teploty zpátečky
- Nastavení
- Uzavírání
- Odvzdušnění
Multibox K-RTL:
- Individuální regulace dle teploty v místnosti a max. teploty zpátečky
- Nastavení (V-exact II)
- Uzavírání
- Odvzdušnění

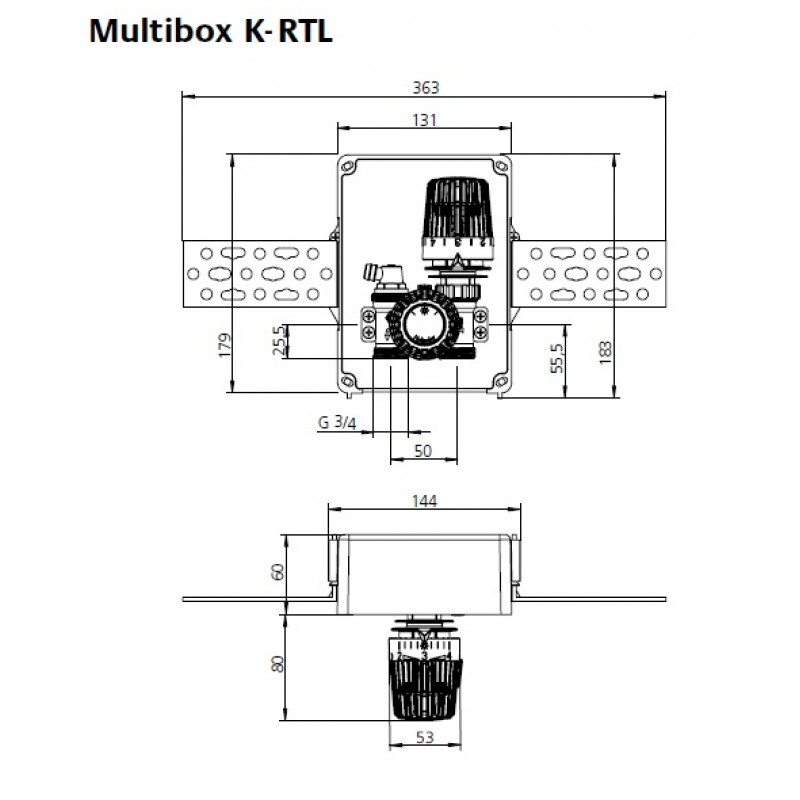

Rozměry:
- Těleso ventilu DN 15.
- Hloubka montážní skříně je 60 mm.
- Flexibilní instalaci umožňuje variabilní vzdálenost mezi montážní
  skříní a krytem (až do 30 mm).
- Vymezovací šrouby navíc dovolují korekci odchylky od svislé
  montáže v rozsahu až do 6° na každou stranu.
Viz. Rozměry.
Tlaková třída:
- PN 10
Rozsah nastavení:
- Termostatická hlavice K: 6 °C až 28 °C
- Omezovač teploty zpětné teplonosné látky (RTL): 0 °C až 50 °C
Teplota:
- Maximální provozní teplota: 90°C
- Minimální provozní teplota: 2°C
- U všech provedení Multiboxu je nutné předem zkontrolovat a
  případně upravit teplotu přívodní teplonosné látky tak, aby
  vyhovovala hygienickým a bezpečnostním předpisům pro podlahové
  vytápění.
Viz. Informace!
Materiál:
- Těleso ventilu: koroziodolný bronz.
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: nerez
- Ventilová vložka: mosaz, PPS (polyfenylsulfid)
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-
  kroužek lze vyměnit pod tlakem.
- Plastické části z ABS a PA.
- Teplotní čidlo: termostatická hlavice K s kapalinovým
  čidlem.Omezovač teploty zpátečk RTL plněný roztažitelným médiem.
Povrchová úprava:
- Všechny varianty jsou dodávány s krytem a viditelnou stupnicí
  nastavovaných hodnot na hlavicích. Volitelně v bílém (RAL 9016)
  nebo chromovaném provedení.
Značení:
- TAH, směr toku, II-značka.
Připojení potrubí:
- Připojovací závit G3/4" s eurokonusem odpovídá svěrným
  šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.
  ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
