Grundfos čerpadlo oběhové UPS 50-60/4F B PN6/10 1x230-240V 50Hz 96402038

Popis

Grundfos čerpadlo oběhové UPS 50-60/4F B PN6/10 1x230-240V 50Hz 96402038

UPS 50-60/4 F B
Čerpadlo je v provedení se zapouzdřeným rotorem, tj. čerpadlo a motor tvoří kompaktní jednotku bez hřídelové ucpávky, vybavenou pouze dvěma těsnicími kroužky.

Ložiska jsou mazána čerpanou kapalinou.
Aby se předešlo problémům spojeným s likvidací
výrobku, bylo při výrobě použito co nejméně
druhů materiálu.

Charakteristika čerpadla :
- 3 motor
- keramická radiální ložiska
- grafitová axiální ložiska
- nerezocelová izolační membrána rotoru
- těleso statoru z hliníkové slitiny
- těleso čerpadla z Bronz
- stator se zabudovaným termospínačem

Motor je 1-fázový motor.

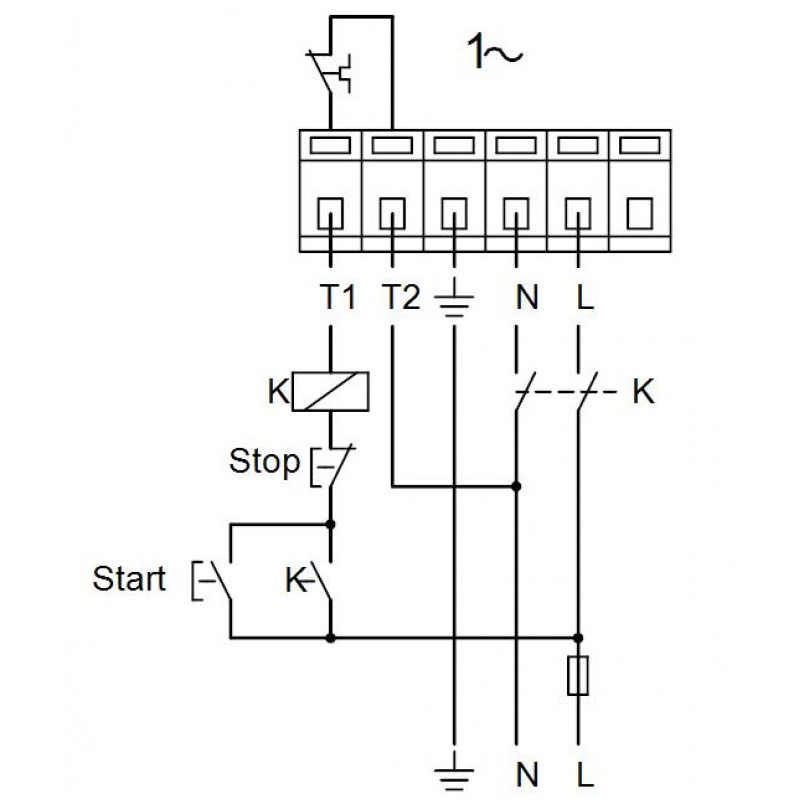

Čerpadla se dodávají včetně standardního
modulu umístěného ve svorkovnici.
Standardní modul musí být připojen na elektr.
síťovou přípojku přes externí stykač.

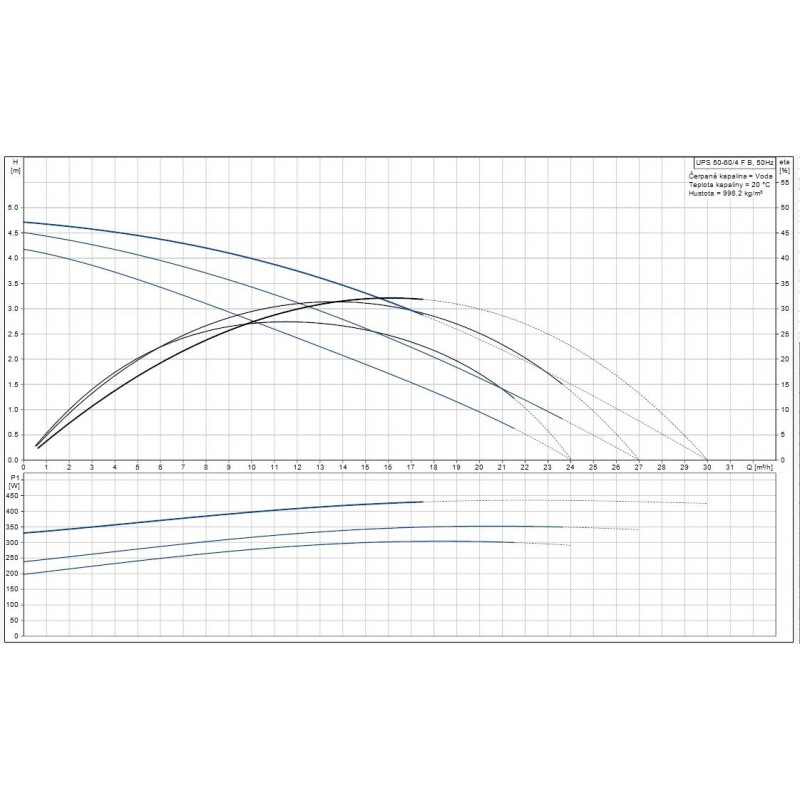

Techn.:
Počet otáček: 3
Max. dopravní výška: 60 dm
Schval. značky na typovém štítku: CE,TSE,GOST2

Materiály:
Těleso čerpadla: Bronz
DIN W.-Nr. 2.1176.01
ASTM B-271
Oběžné kolo: Korozivzdorná ocel
DIN W.-Nr. 1.4301
AISI 304

Instalace:
Rozsah okolní teploty: 0 .. 40 °C
Max. provozní tlak: 10 bar
Standardní příruba: DIN
Potrubní přípojka: DN 50
PN pro potrubní přípojku: PN 6 / PN 10

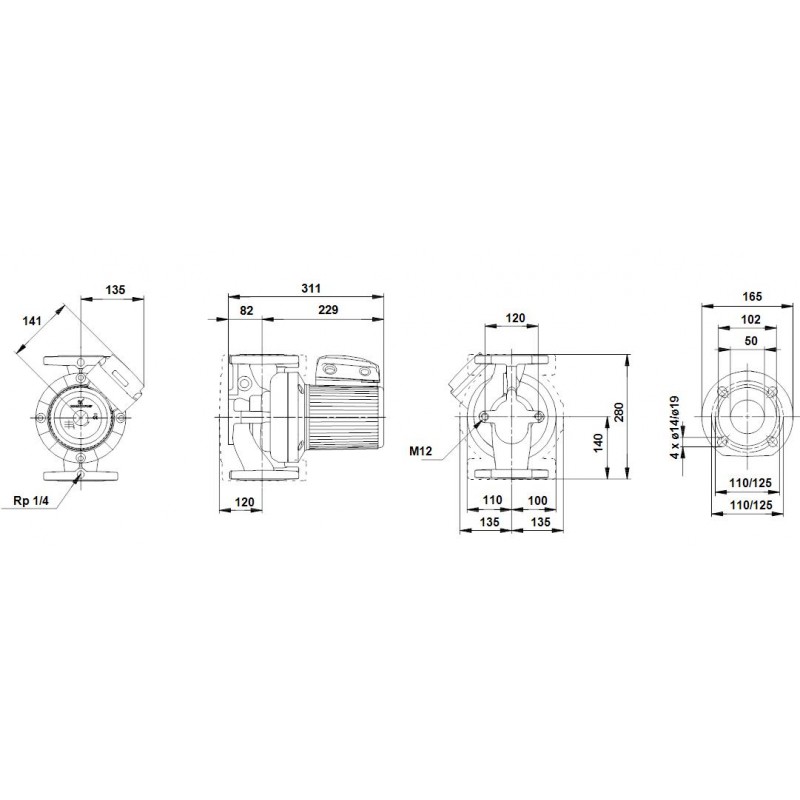

Vzdálenost mezi sacím a výtlačným hrdlem: 280 mm

Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 120 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Počet pólů: 4
Příkon pro otáčkový stupeň 1: 300 W
Příkon pro otáčkový stupeň 2: 350 W
Příkon pro otáčkový stupeň 3: 430 W
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 1 x 230-240 V
El. proud pro otáčky 1: 1.5 A
El. proud pro otáčky 2: 1.75 A
Proud - otáčky 3: 2 A
Cos phi při otáčkovém stupni 1: 0,87
Cos phi při otáčkovém stupni 2: 0,87
Cos phi otáčky 3: 0,93
Velikost kondenzátoru - provoz: 20 µF/400 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): H
Motorová ochrana: Kontakt
Teplotní ochrana: externí

Řídící jednotky:
Relé: Bez relé
Poloha svorkovnice: 1.30H

Jiné:
Čistá hmotnost: 32.7 kg
Hrubá hmotnost: 33.7 kg
Přepravní objem: 0.043 m3

Obrázky se mohou lišit od originálního produktu/položky.
