Geberit Duofix Montážní prvek pro závěsné WC, 82 cm, se splachovací nádržkou pod omítku Omega 12 cm 111.003.00.1

Popis

Pro konstrukce prováděné suchým procesem

Technické parametry:
• Tlak při průtoku: 10-1000 kPa
• Maximální teplota vody: 25 °C
• Splachovací množství, nastavení ve výrobě: 6 a 3 l
• Velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
• Malé splachovací množství, rozsah nastavení: 3-4 l
• Výpočtový průtok: 0.11 l/s
• Minimální přetlak pro výpočtový průtok: 50 kPa

Obsah dodávky
• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, 90 mm
• Připojovací koleno 90° z PE-HD, 90 mm
• Přechodka z PE-HD, 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Upevňovací materiál

Účel použití
• K montáži do částečně vysokých předstěnových instalací
• K montáži do částečně vysokých systémových stěn Geberit Duofix
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s vyložením do 62 cm
• Pro 2 množství splachování
• Pro tloušťky podlahy 0–20 cm

Vlastnosti:
• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory o 9 mm pro upevnění do dřevěné konstrukce
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Upevnění připojovacího kolena zvukově izolované
• Splachovací nádržka pod omítku s ovládáním shora nebo zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Boční přívod vody vlevo nebo vzadu vlevo
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny

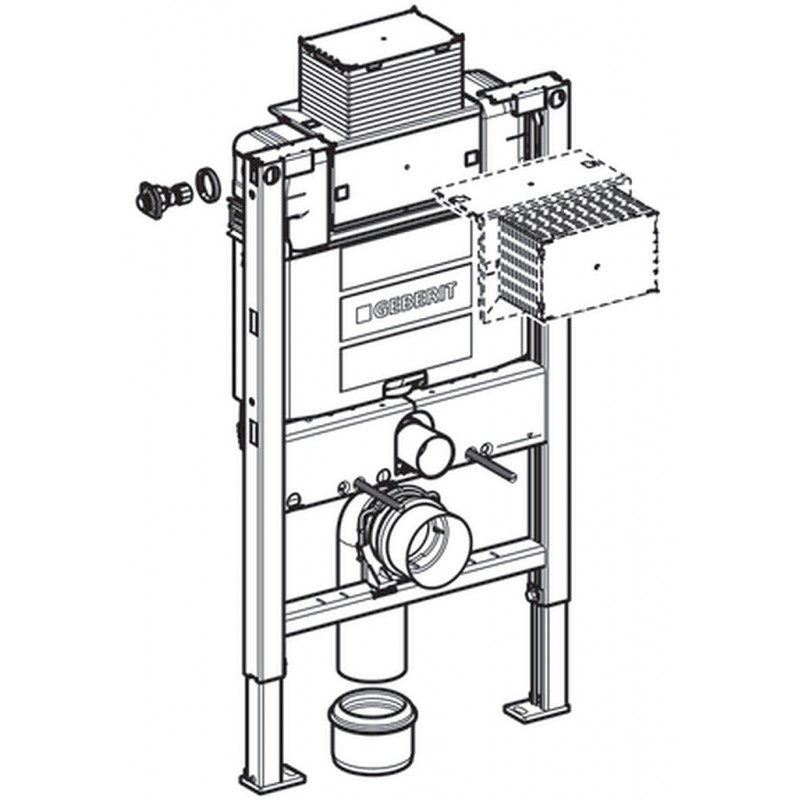

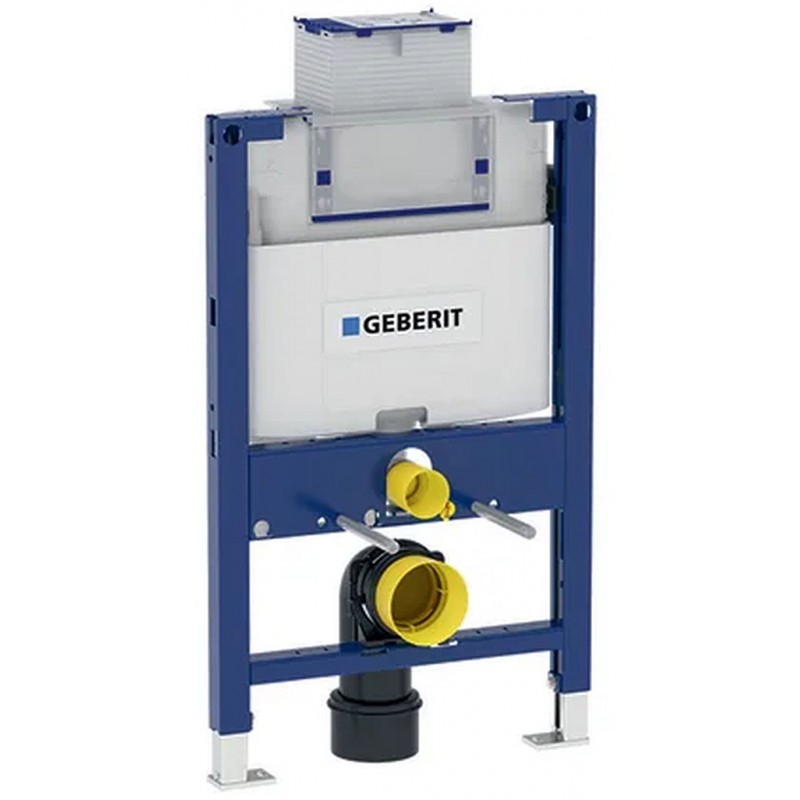

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
