Geberit Duofix - Montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu 111.364.00.5

Popis

Geberit Duofix montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu

Technické údaje:

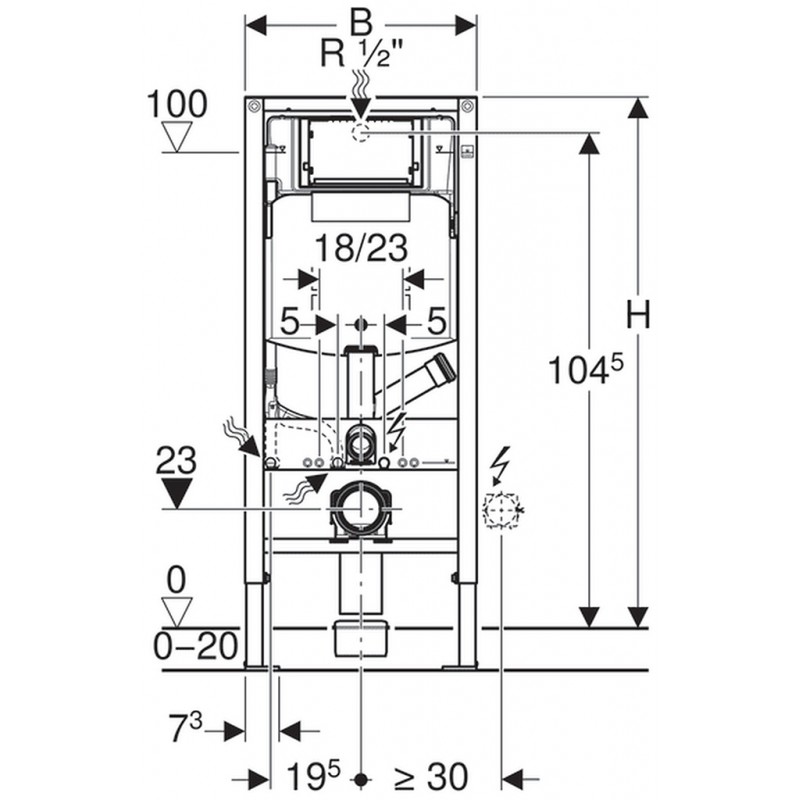

• Rozměr: 112 x 50 x 12 cm
• Tlak při průtoku: 10-1000 kPa
• Maximální teplota vody: 25 °C
• Splachovací množství, nastavení ve výrobě: 6 a 3 l
• Velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
• Malé splachovací množství, rozsah nastavení: 3-4 l
• Výpočtový průtok: 0.11 l/s
• Minimální přetlak pro výpočtový průtok: 50 kPa

Rozsah dodávky
• Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Trubková chránička pro přívod vody pro Geberit AquaClean
• Splachovací koleno s připojením pro odsávání zápachu
• Ochranná zátka
• Kryt pro hrubou montáž pro servisní otvor
• 2 závitové tyče M12 pro upevnění keramiky
• Souprava pro připojení WC, O 90 mm
• Odpadní koleno pro WC, PE-HD, O 90 mm
• Přechodka, PE-HD, O 90/110 mm
• Upevňovací materiál

Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů.

Účel použití
• Pro tloušťku podlahy 0-20 cm
• Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do systémové stěny Duofix na celou výšku místnosti
• Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do lehké příčky na celou výšku místnosti

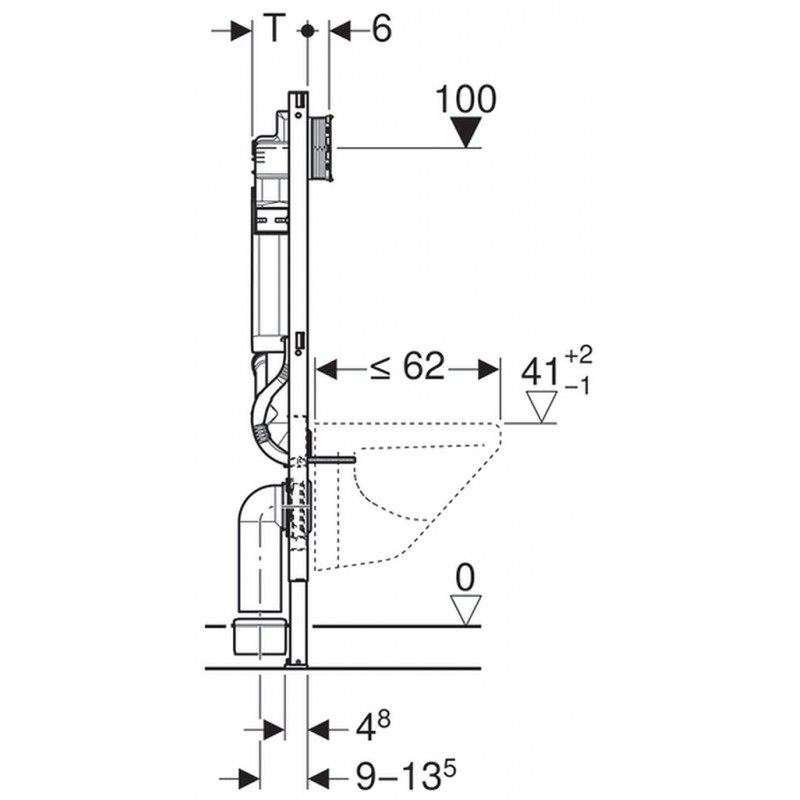

• Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm
• Pro zabudování mokrým procesem do zděné předstěnové instalace
• Pro připojení Geberit AquaClean
• Pro připojení externího odsávání zápachu
• Nevhodný pro zabetonování

Vlastnosti
• Samonosný prvek
• Rám s C-profilem 4/4 cm
• Povrch rámu upravený práškovou barvou, barva Geberit modrá
• Podpěry o 5 cm zásuvné
• Patní desky otočné, pro montáž do profilů UW50 a UW75
• Rám s otvory O 9 mm pro upevnění do dřevěných konstrukcí
• Splachovací nádržka pod omítku izolovaná proti orosování
• Splachovací nádržka do stěny s ovládáním zepředu
• 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Samba nebo Bolero
• 1 množství splachování s ovládacími tlačítky Sigma10
• Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango
• Nastavitelné splachovací množství
• Nastavitelné okamžité spláchnutí možné
• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
• Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí
• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
• Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí
• Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
• Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
• Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm
• Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
• Pozinkované podpěry, plynule nastavitelné 0 - 20 cm
• Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
• Přívod vody zezadu / shora uprostřed
• Externí odsávání zápachu je možné připojit přes splachovací koleno

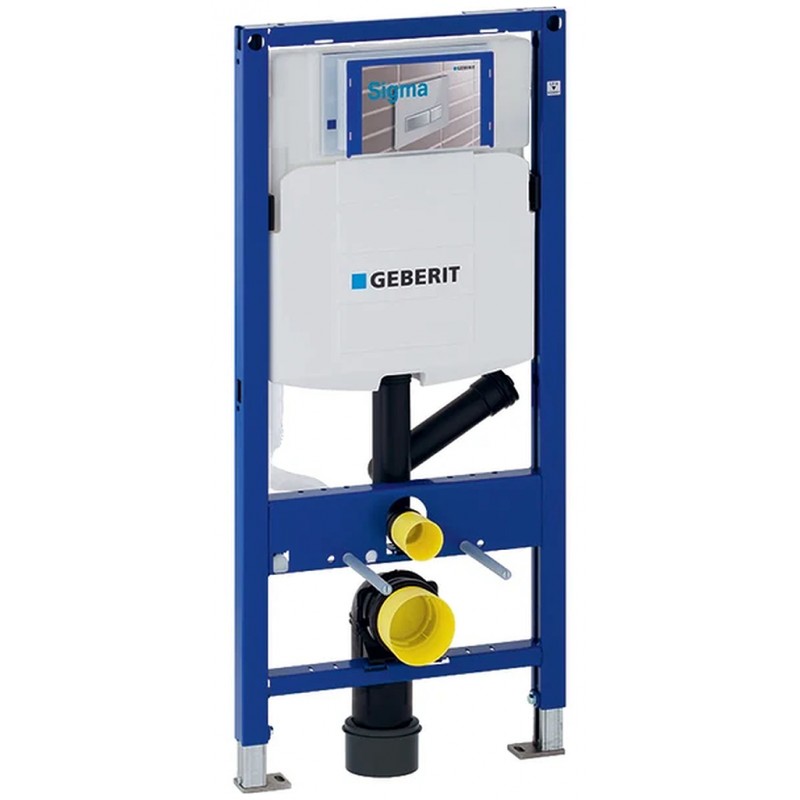

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
