ELEKTROBOCK R3V Regulátor tří/čtyřcestných ventilů 4201

Popis

ELEKTROBOCK R3V Regulátor tří/čtyřcestných ventilů

Regulátor tří/ čtyřcestných ventilů R3V s volbou druhu regulace podle použitého topného systému.

Vlastnosti regulátoru R3V:

NOVÁ VERZE 11.03 (V PRODEJI OD 1.11.2014)

VYLEPŠENÁ VERZE Z HLEDISKA UŽIVATELSKÉHO NASTAVENÍ a POZOR JAKO SPÍNACÍ PRVEK POUŽIT TRIAK (pouze pro odporovou a indukční zátěž - pro zařízení bez rozběhového kondenzátoru)!

Podle zvoleného druhu (módu) regulace je možné, nastavením konstant, přizpůsobit regulaci danému systému.
Uplatnění nalezne například v následujících systémech
- jedno a více okruhové systémy (radiátory, podlahové topení)
- pro vybíjení akumulační nádoby
- pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)
- kde, zdroj tepla neumožňuje regulaci podle venkovní teploty (ekvitermní regulace).


Druhy regulace:

Regulace podle teploty v místnosti (PI regulace)
Ekvitermní regulace s dorovnáním podle teploty v místnosti
Ekvitermní regulace podle venkovní teploty
Regulace podle teploty za ventilem
Regulace podle teploty zpátečky

Výhody R3V:

7 týdenních programů s 6-ti teplotními změnami na den
dvouřádkový alfa-numerický displej s přehlednou navigací a popisem funkcí
volba režimu AUTO/ AUTO OFF/ MANU/ MANU OFF
protizámrazová ochrana
automatická ochrana proti vodnímu kameni
krátkodobá změna teploty
informace o teplotách na čidlech, vypočtené teplotě na ventilu a orientační hodnota pozice ventilu v %
napájení zdrojem 5 V/DC, 500 m A
možnost připojení až 4 teplotních čidel (2xCT01-10 k, 1xCT02-10k jsou součástí balení)
možnost připojení termostatu pro vzdálené ovládání u regulace ekvitemní, podle teploty ventilu a zpátečky
max. zatížení výstupů (Imax) je 0.5 A.

Technické parametry:

Napájení: universální / 5,0 V / 0.5 A, DC (AD05-DIN není součástí)
Typ termostatu: drátový
Typ regulace: PI regulace/ekvitermní/podle zpátečky
Přesnost: 0,5 °C

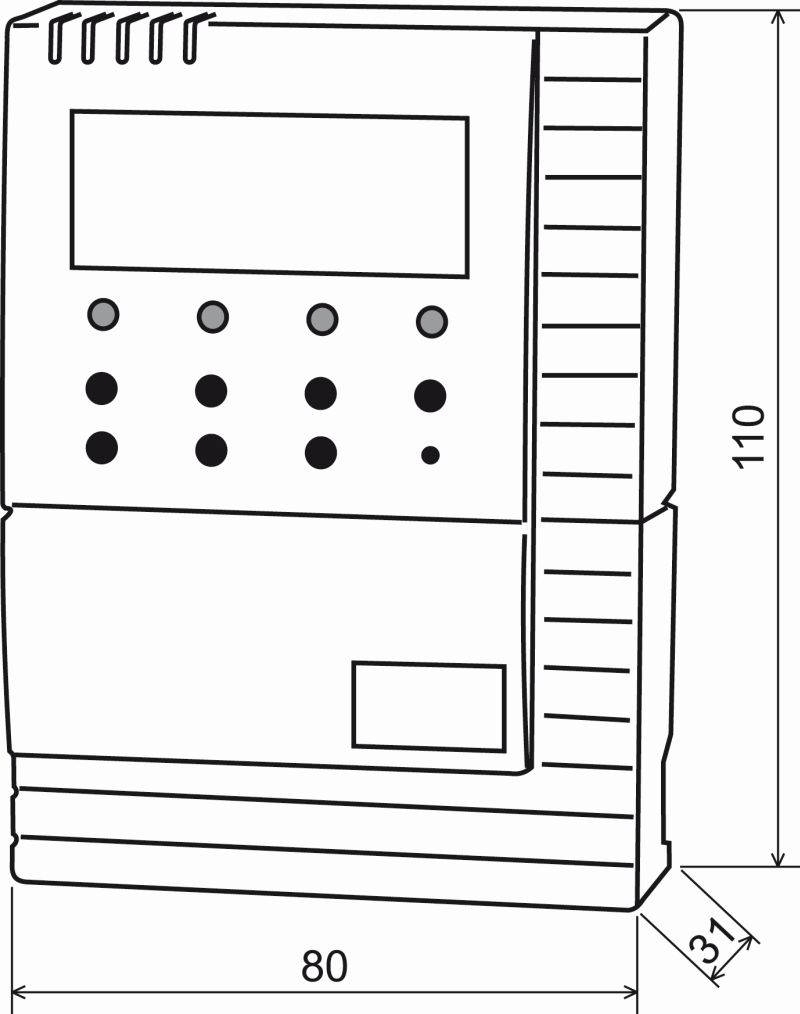

Rozměry (DxŠxH): 80x110x31 mm
Stupeň krytí: IP20
Pracovní teplota: 0 °C až 40 °C
Spínací prvek: triak
Výstup: 0,5 A (pouze pro odporovou a indukční zátěž)
Max. počet teplotních čidel: 4 (pro teplotní čidla/ termostaty)
Rozsah nastavitelné teploty: 2 °C až 99 °C
Spotřeba: 1 VA

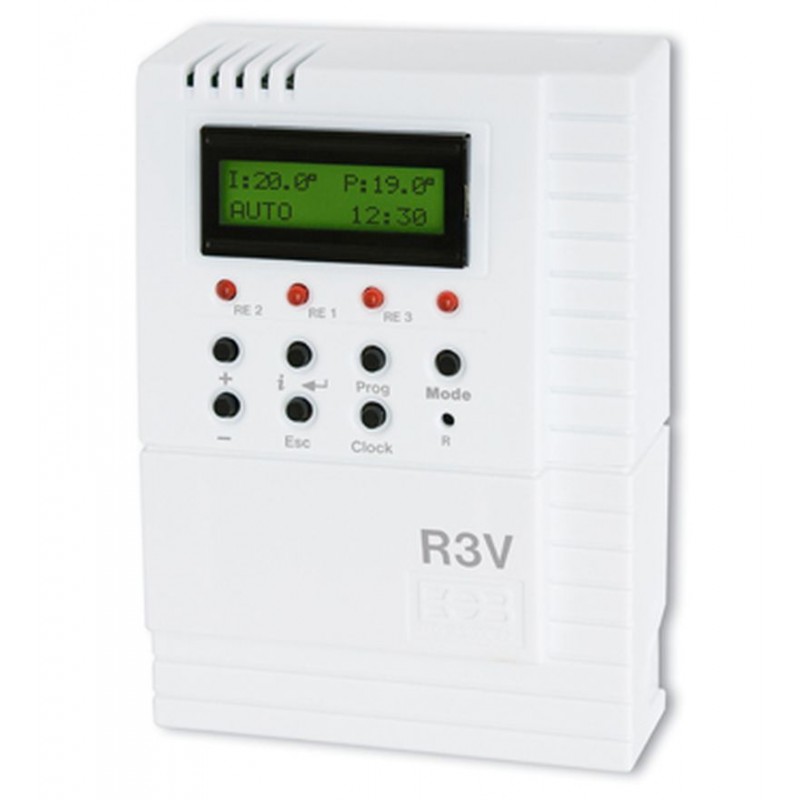

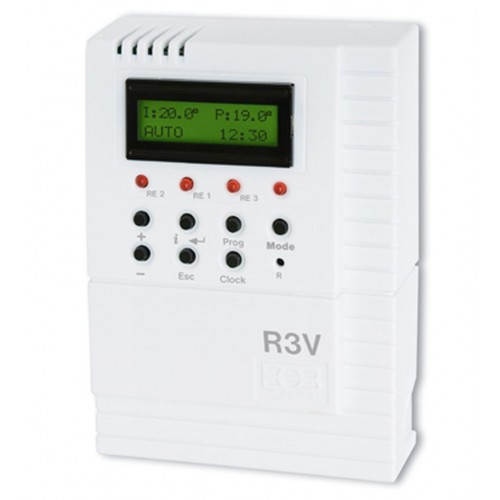

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
