DRAŽICE OKCV 200 NTR Ohřívač nepřímotopný vodorovný s konzolemi 110760811

Popis

DRAŽICE OKCV 200 NTR Ohřívač nepřímotopný vodorovný s konzolemi 110760811

Vodorovné 0,6 MPa – plocha výměníku 0,75 m2
Nepřímotopný smaltovaný ohřívač v objemu 200 litrů.

Objem: 200 l
Hmotnost: 80 kg
Teplosměnná plocha: 0,75 m2
Délka ohřívače: 1 300 mm
Průměr ohřívače: 584 mm
Maximální provozní tlak nádoby: 0,6 MPa
Maximální provozní tlak výměníku: 0,4 MPa
Připojení TUV .: JS 3/4"
Připojení topné vody: JS 3/4"
Rozsah nastavení: do 80°C
Doporučená teplota TUV: 60°C
Elektrické krytí: IP44
Připojovací napětí: 1 P-EN AC 230 V/50 Hz
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 310 l/hod: 11 000 W
Doba ohřevu výměníkem z 10 °C na 60 °C : 72 min.
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod: 18 000 W
Doba ohřevu výměníkem z 10 °C na 60 °C : 43 min.
Tepelné ztráty: 1,4 kWh/24 hod
TUV – teplá užitková voda.

Nepřímotopné smaltované ohřívače v objemech 125–200 litrů s vodorovnou pracovní polohou lze umístit na zeď pomocí dodávaných konzolí nebo na vhodnou vlastní konstrukci. Nemájí elektrický ohřev.

Ohřívač je napojen na externí teplovodní zdroj s max. teplotou 110 °C a tlaku 0,4 MPa. Ohřev zajišťuje výkonný dvouplášťový výměník vrstvením teplé vody. Výměník ohřeje nejprve vodu v horní části nádoby a pak ohřívá spodní vrstvy objemu.Tento způsob postupného ohřevu je vhodný zvláště k samotížným ústředním vytápěním a malým samotížným solárním systémům. Pro regulaci teploty TUV je možné využít termostat pro ovládání uzavíracího dvoucestného ventilu, trojcestného ventilu nebo oběhového čerpadla o napětí 230 V/50 Hz. Pojistný ventil je součástí dodávky.

Nejčastější využití
Široké využití k ohřevu TUV topnou vodou v systémech se samotížným a nuceným oběhem topné vody a malých solárních zařízeních.

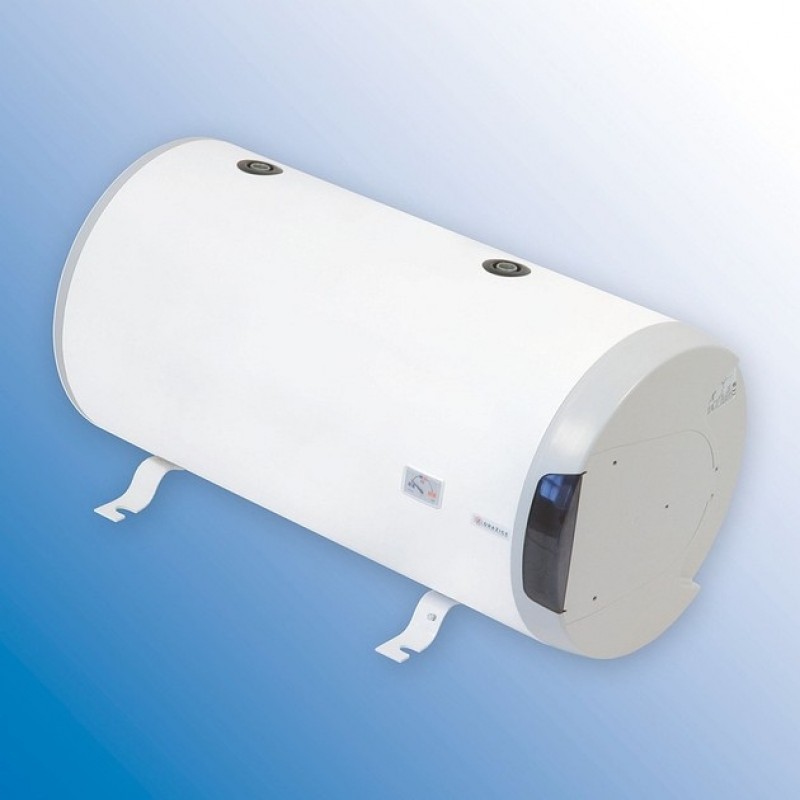

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
